38000 (S-120) - Toro Snow Thrower (SN: 010000001 - 019999999) (1991) LOWER MAIN FRAME ASSEMBLY Parts Diagram

Snow Thrower

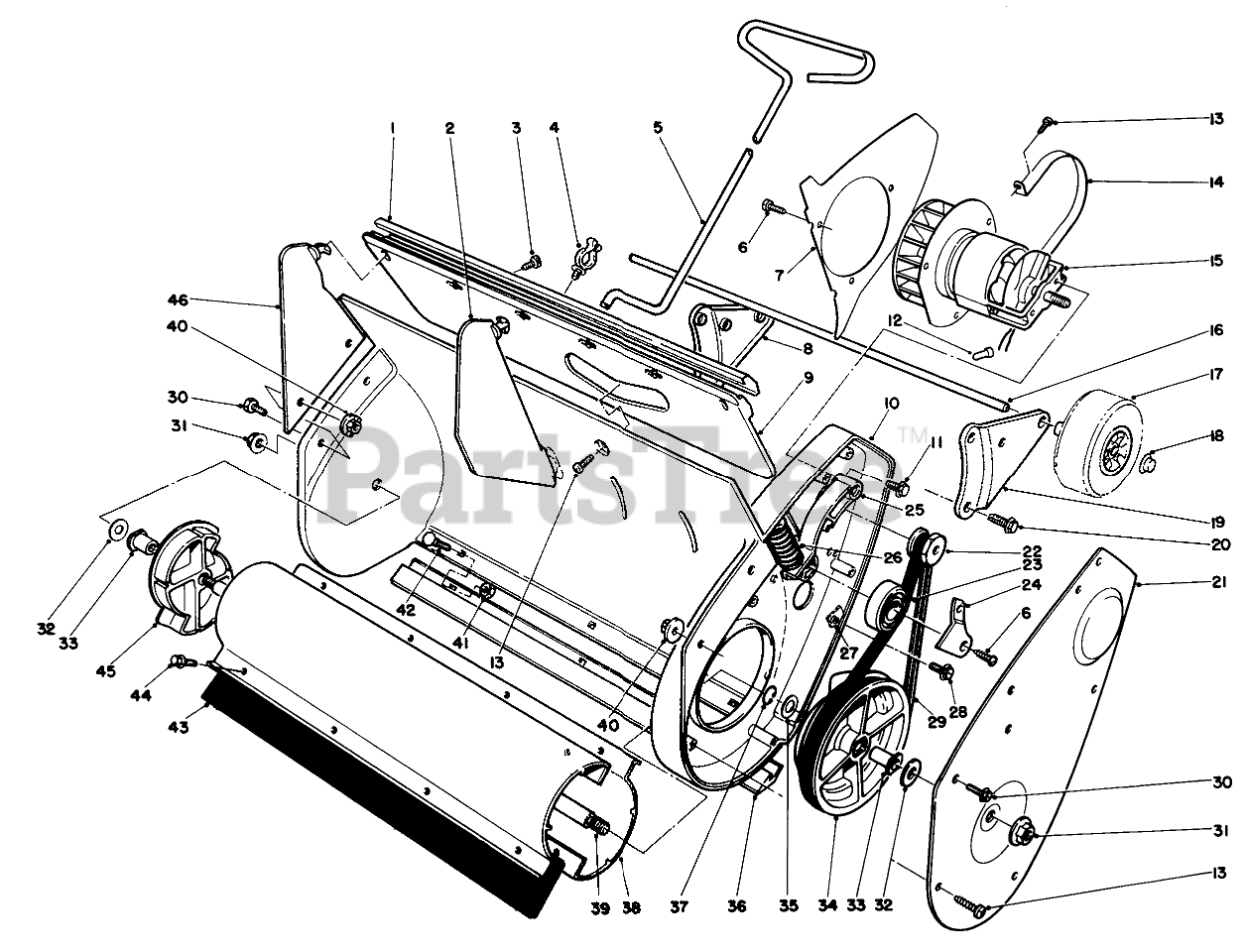

LOWER MAIN FRAME ASSEMBLY Parts Diagram

  • Title
1

Toro 37-6340

MOULDING

$

$

Not available

2

Toro 61-8830

INNER VANE

$

$

Not available

3

Toro 32104-77

10-16 X 3/8 THDG SCREW

$

$

Not available

4

Toro 64-8590

Wire Keeper

$

$

Not available

5

Toro 61-8770

ROD, VANE ADJUSTING

$

$

Not available

6

Toro 32104-130

#8 X .625" PHILPS PAN H

$1.99

$

Usually ships in 3-6 days

0

7

Toro 61-8720

AIR BAFFLE

$13.99

$

Usually ships in 3-6 days

0

8

Toro 39-0680

Bracket R.H.

$

$

Not available

9

Toro 61-8760

Vane Mount

$

$

Not available

10

Toro 61-8710

Housing

$

$

Not available

11

Toro 321-2

SCREW-HH

$3.49

$

In Stock, only 3 left!

0

12

Toro 218-496

CONNECTOR WIRE JOINT

$

$

Not available

13

Toro 32104-121

Screw
(Superseded to 94-4496)

$1.49

$

In Stock, Qty 20+

0

14

Toro 61-8870

MOTOR STRAP

$7.49

$

Usually ships in 3-6 days

0

15

Toro 61-4210

MOTOR, 1200 PWR CURVE

$

$

Not available

16

Toro 37-6460

AXLE SHAFT

$14.99

$

Usually ships in 3-6 days

0

17

Toro 37-5960

S-120 WHEEL

$

$

Not available

18

Toro 32112-1

PUSHNUT-CAP, WASHER

$6.49

$

Usually ships in 3-6 days

0

19

Toro 39-0690

Wheel Bracket L.H.

$

$

Not available

20

Toro 11-9760

Screw
(Superseded to 49-2040)

$2.49

$

In Stock, Qty 20+

0

21

Toro 61-8750

Cover-Belt Case

$

$

Not available

22

Toro 61-8840

PULLEY DRIVE

$

$

Not available

23

Toro 61-8780

Bearing-Ball
(Superseded to 38-7820)

$13.99

$

In Stock, Qty 20+

0

24

Toro 61-8790

1200 PC-IDLER PULL. RET

$

$

Not available

25

Toro 61-8740

1200 PC-IDLER ARM
(Superseded to 73-5740)

$11.99

$

In Stock, only 2 left!

0

26

Toro 61-8880

SPRING

$11.99

$

Usually ships in 3-6 days

0

27

Toro 3290-171

NUT-TYPE J

$5.99

$

In Stock, only 3 left!

0

28

Toro 32144-34

SCREW-HWHTF

$4.99

$

In Stock, Qty 20+

0

29

Toro 61-8800

BELT - DRIVE

$40.99

$

Usually ships in 3-6 days

0

30

Toro 3290-321

SCREW-HWH

$4.49

$

In Stock, only 2 left!

0

31

Toro 32128-25

NUT-HF

$3.49

$

In Stock, Qty 20+

0

32

Toro 39-5190

THRUST WASHER (THICK)

$

$

Not available

33

Toro 61-8850

BUSHING-ROTOR

$

$

Not available

34

Toro 61-8730

Pulley-Driven

$

$

Not available

35

Toro 37-8080

WASHER-THRUST

$6.49

$

Usually ships in 3-6 days

0

36

Toro 38-8720

SCRAPER-SERVICE

$

$

Not available

37

Toro 32120-46

RING-RETAINING

$2.49

$

Usually ships in 3-6 days

0

38

Toro 37-6371

ROTOR, S-120 COST REDUC

$

$

Not available

39

Toro 61-8860

SHAFT-ROTOR

$

$

Not available

40

$

$

Not available

41

Toro 32149-2

NUT-KEPS

$2.99

$

In Stock, Qty 20+

0

42

Toro 3229-11

SCREW-CARR

$1.49

$

In Stock, Qty 20+

0

43

Toro 37-6391

ROTOR BLADE, S-120 CR

$

$

Not available

44

Toro 32144-64

TSCREW-HWH

$7.49

$

Usually ships in 3-6 days

0

45

Toro 61-8890

END CAP-ROTOR

$

$

Not available

46

Toro 61-8810

OUTER VANE

$

$

Not available
