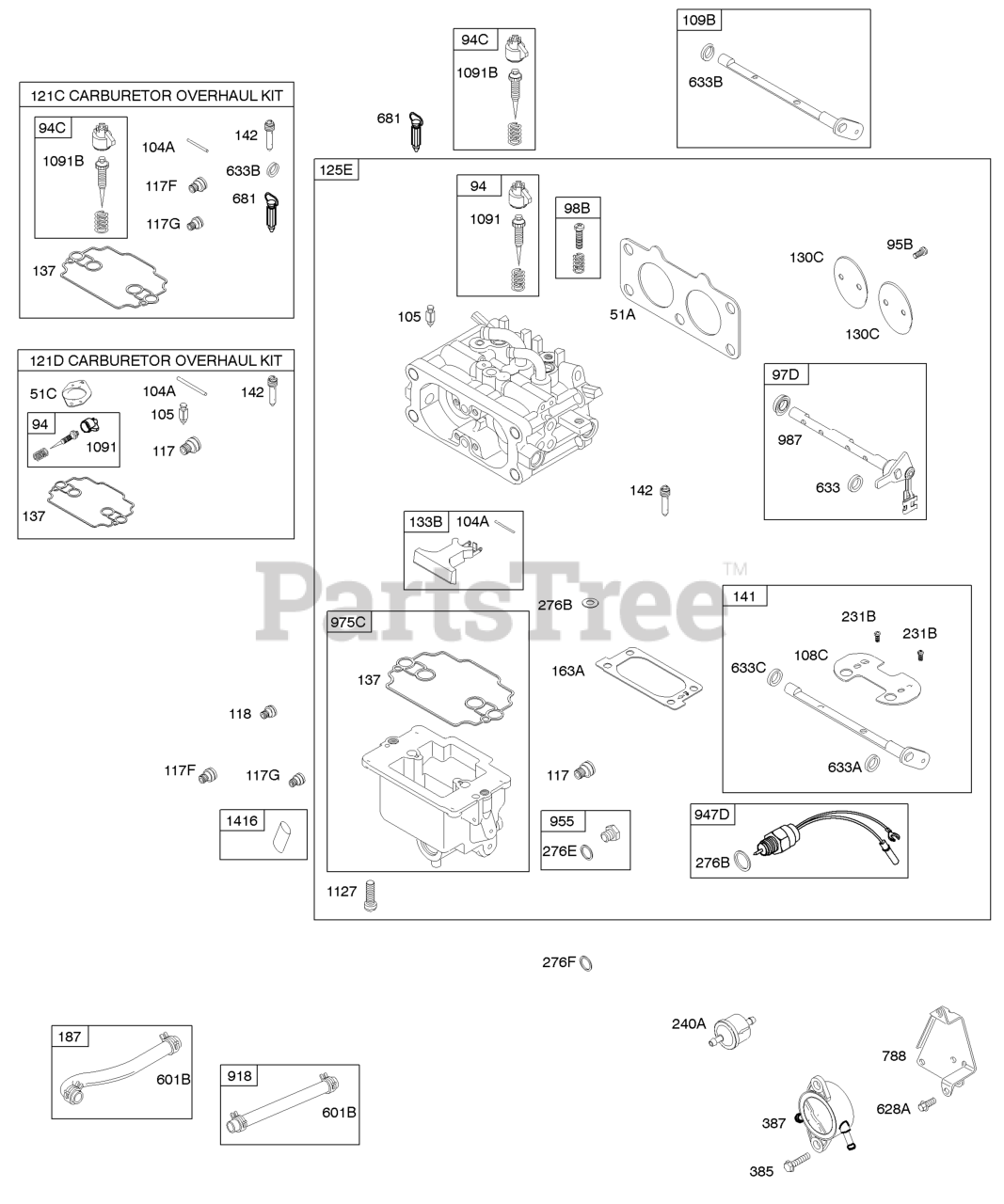

381777-0110-E1 - Briggs & Stratton Vertical Engine Carburetor, Fuel Supply, Carburetor Overhaul Kit Parts Diagram

Vertical Engine

Carburetor, Fuel Supply, Carburetor Overhaul Kit Parts Diagram

  • Title
51A

Briggs & Stratton 690950

GASKET, Intake

Note: (Manifold/Carburetor Spacer)

$2.99

$

In Stock, Qty 20+

0

51C

Briggs & Stratton 806418

Gasket-Intake

Note: (Manifold/Heads)

$3.99

$

In Stock, Qty 12

0

94

Briggs & Stratton 842613

Kit-Idle Mixture
(Superseded to 842883)

Note: Used After Code Date 04110400

$38.99

$

Usually ships in 2-12 days

0

94C

Briggs & Stratton 842870

Kit-Idle Mixture

Note: Used Before Code Date 04110500

$44.99

$

Usually ships in 2-12 days

0

95B

Briggs & Stratton 690718

SCREW

Note: (Throttle Valve)

$5.99

$

In Stock, only 1 left!

0

97D

Briggs & Stratton 809630

Shaft-Throttle

Note: Used After Code Date 04110400

$51.99

$

Usually ships in 2-12 days

0

97D

Briggs & Stratton 808715

Shaft-Throttle

Note: Used Before Code Date 04110500

$44.99

$

Usually ships in 2-12 days

0

98B

Briggs & Stratton 809716

Kit-Idle Speed

Note: Used After Code Date 04110400

$41.99

$

Usually ships in 2-12 days

0

98B

Briggs & Stratton 808177

Kit-Idle Speed

Note: Used Before Code Date 04110500

$13.99

$

Usually ships in 2-12 days

0

104A

Briggs & Stratton 690882

Pin-Float Hinge

Note: Used Before Code Date 04110500

$8.99

$

Usually ships in 2-12 days

0

104A

Briggs & Stratton 690739

Pin-Float Hinge

Note: Used After Code Date 04110400

$6.49

$

In Stock, only 3 left!

0

105

Briggs & Stratton 809759

Valve-Float Needle

Note: Used After Code Date 04110400

$

$

Not available

108C

Briggs & Stratton 809643

Valve-Choke

Note: Used After Code Date 04110400

$9.49

$

Usually ships in 2-12 days

0

108C

Briggs & Stratton 806372

Valve-Choke

Note: Used Before Code Date 04110500

$7.99

$

Usually ships in 2-12 days

0

109B

Briggs & Stratton 808181

Shaft-Choke

Note: Used Before Code Date 04110500

$37.99

$

Usually ships in 2-12 days

0

117

Briggs & Stratton 809708

Jet-Main

Note: (Standard) Used After Code Date 04110400

$18.99

$

Usually ships in 2-12 days

0

117F

Briggs & Stratton 806374

Jet-Main

Note: (Standard) (Left or Cylinder #1) Used Before Code Date 04110500

$16.99

$

Usually ships in 2-12 days

0

117G

Briggs & Stratton 806373

Jet-Main

Note: (Standard) (Right Or Cylinder 2) Used Before Code Date 04110500

$17.99

$

Usually ships in 2-12 days

0

118

Briggs & Stratton 842439

Jet-Main

Note: (High Altitude) (Right Or Cylinder 2) Used Before Code Date 04110500

$16.99

$

Usually ships in 2-12 days

0

118

Briggs & Stratton 809723

Jet-Main

Note: (High Altitude) Used After Code Date 05110400

$25.99

$

Usually ships in 2-12 days

0

118

Briggs & Stratton 842291

Jet-Main

Note: (High Altitude) (Left or Cylinder #1) Used Before Code Date 04110500

$26.99

$

Usually ships in 2-12 days

0

121C

Briggs & Stratton 842875

Kit-Carb Overhaul
(Superseded to 842873)

Note: Used Before Code Date 04110500

$219.99

$

Usually ships in 2-12 days

0

121D

Briggs & Stratton 843297

Kit-Carb Overhaul

Note: Used After Code Date 04110400

$

$

Not available

125E

Briggs & Stratton 841412

Carburetor
(Superseded to 844371)

$321.99

$

In Stock, only 1 left!

0

130C

Briggs & Stratton 809642

Valve-Throttle

Note: Used After Code Date 04110400

$21.99

$

Usually ships in 2-12 days

0

130C

Briggs & Stratton 690884

Valve-Throttle

Note: Used Before Code Date 04110500

$14.99

$

Usually ships in 2-12 days

0

133B

Briggs & Stratton 809637

Float-Carburetor

Note: Used After Code Date 04110400

$36.99

$

In Stock, only 1 left!

0

133B

Briggs & Stratton 808180

Float-Carburetor

Note: Used Before Code Date 04110500

$33.99

$

Usually ships in 2-12 days

0

137

Briggs & Stratton 693711

Gasket-Float Bowl

Note: Used Before Code Date 04110500

$24.99

$

In Stock, only 1 left!

0

137

Briggs & Stratton 809645

Gasket-Float Bowl

Note: Used After Code Date 04110400

$9.99

$

In Stock, only 1 left!

0

141

Briggs & Stratton 809719

Kit-Choke Shaft
(Superseded to 843785)

Note: Used After Code Date 04110400

$50.99

$

Usually ships in 2-12 days

0

142

Briggs & Stratton 806375

Nozzle-Carburetor

Note: (Standard) Used Before Code Date 04110500

$39.99

$

Usually ships in 2-12 days

0

142

Briggs & Stratton 809709

Nozzle-Carburetor

Note: (Standard) Used After Code Date 04110400

$32.99

$

Usually ships in 2-12 days

0

163A

Briggs & Stratton 692087

Gasket-Air Cleaner

$5.49

$

In Stock, Qty 11

0

187

Briggs & Stratton 791766

LINE, Fuel

Note: (Cut To Required Length)

$7.99

$

In Stock, Qty 20+

0

231B

Briggs & Stratton 690718

SCREW

Note: (Choke Valve)

$5.99

$

In Stock, only 1 left!

0

240A

Briggs & Stratton 691035

FILTER, Fuel
(Superseded to 84001895)

$7.99

$

In Stock, Qty 20+

0

276B

Briggs & Stratton 806476

Washer-Sealing

Note: (Fuel Solenoid) Used After Code Date 04110400

$6.99

$

In Stock, only 2 left!

0

276E

Briggs & Stratton 690724

Washer-Sealing

Note: (Carburetor Plug) Used After Code Date 04110400

$7.99

$

In Stock, only 1 left!

0

276F

Briggs & Stratton 693497

Washer-Sealing

Note: (Carburetor Plug) Used Before Code Date 04110500

$7.99

$

Usually ships in 2-12 days

0

385

Briggs & Stratton 693169

Screw
(Superseded to 807084)

Note: (Fuel Pump)

$3.49

$

In Stock, Qty 17

0

387

Briggs & Stratton 808656

PUMP, Fuel
(Superseded to 597338)

$27.99

$

In Stock, Qty 20+

0

601B

Briggs & Stratton 791850

CLAMP, Hose

Note: (Green)

$3.49

$

In Stock, Qty 20+

0

601B

Briggs & Stratton 691038

CLAMP, Hose

Note: (Black)

$3.99

$

In Stock, only 4 left!

0

628A

Briggs & Stratton 692062

Screw

Note: (Fuel Pump Bracket)

$3.49

$

In Stock, only 3 left!

0

633

Briggs & Stratton 809641

Seal-Choke/Thr Shaft

Note: Used After Code Date 04110400

$6.99

$

In Stock, only 1 left!

0

633A

Briggs & Stratton 809638

Seal-Choke/Thr Shaft

Note: (Choke Collar #1)

$7.49

$

In Stock, only 1 left!

0

633B

Briggs & Stratton 690722

SEAL, Choke/Throttle Shaft

Note: Used Before Code Date 04110500

$15.99

$

Usually ships in 2-12 days

0

633C

Briggs & Stratton 809644

Seal-Choke/Thr Shaft

Note: (Choke Collar #2)

$8.49

$

In Stock, only 1 left!

0

681

Briggs & Stratton 808798

Kit-Needle Valve

$

$

Not available

788

Briggs & Stratton 691559

Bracket-Fuel Pump

$24.99

$

In Stock, only 2 left!

0

918

Briggs & Stratton 393815

Hose-Vacuum
(Superseded to 791880)

Note: (Cut To Required Length)

$11.99

$

In Stock, only 1 left!

0

947D

Briggs & Stratton 809632

Solenoid-Fuel

Note: Used After Code Date 04110400

$166.99

$

Usually ships in 2-12 days

0

947D

Briggs & Stratton 808624

Solenoid-Fuel

Note: Used Before Code Date 04110500

$192.99

$

In Stock, only 1 left!

0

955

Briggs & Stratton 808176

Plug-Carburetor

Note: (M12x1mm Long) Used Before Code Date 04110500

$18.99

$

Usually ships in 2-12 days

0

955

Briggs & Stratton 807723

Plug-Carburetor

Note: (M9x1mm Long) Used After Code Date 04110400

$6.49

$

In Stock, only 2 left!

0

975C

$84.99

$

Usually ships in 2-12 days

0

987

Briggs & Stratton 809639

Seal-Throttle Shaft

$7.49

$

Usually ships in 2-12 days

0

1091

Briggs & Stratton 691515

Cap-Limiter

Note: Used After Code Date 04110400

$8.99

$

Usually ships in 2-12 days

0

1091B

Briggs & Stratton 691516

Cap-Limiter

Note: Used Before Code Date 04110500

$8.49

$

Usually ships in 2-12 days

0

1127

Briggs & Stratton 809715

Screw

Note: (Float Bowl to Carburetor Body) Used After Code Date 04110400

$3.49

$

In Stock, only 2 left!

0

1127

Briggs & Stratton 690885

Screw

Note: (Float Bowl to Carburetor Body) Used Before Code Date 04110500

$3.99

$

Usually ships in 2-12 days

0

1416

Briggs & Stratton 809640

Cap-Carburetor

$10.99

$

Usually ships in 2-12 days

0
