38303 (8173 KT) - Gravely Lawn Tractor, 17hp, With Hydraulic Lift NUMBER SIX SHAFT - BRAKE/SLIDING GEAR Parts Diagram

Lawn Tractor, 17hp, With Hydraulic Lift

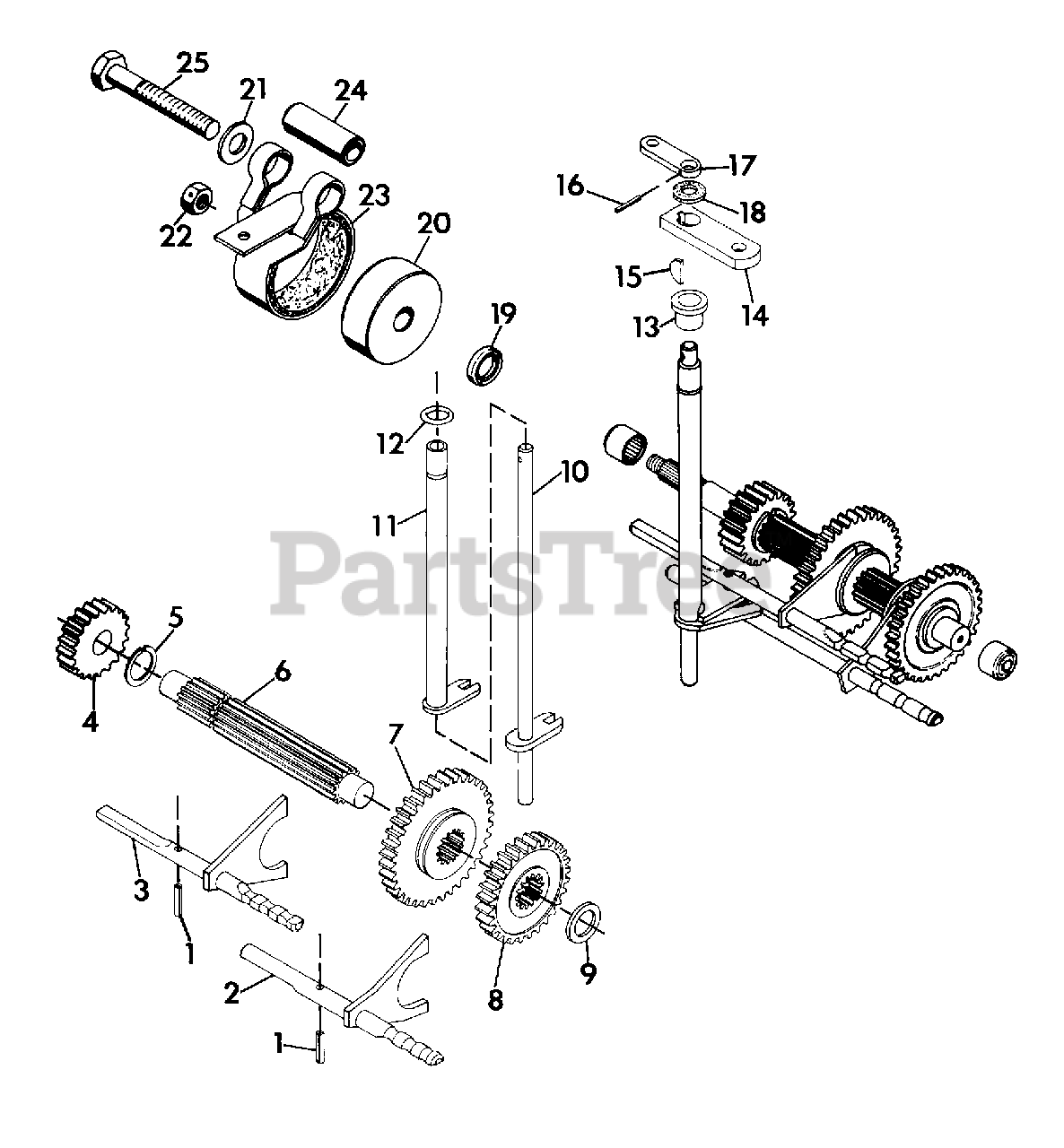

NUMBER SIX SHAFT - BRAKE/SLIDING GEAR Parts Diagram

  • Title
1

Gravely 456390

PIN, SPRING .25X.75
(Superseded to 05803600)

$1.99

$

In Stock, only 3 left!

0

2

Gravely 020762

WELDMENT, RAIL SHIFT FORK 2&4 RANGE
(Superseded to 08721200)

$

$

Not available

3

Gravely 020761

WELDMENT, RAIL SHIFT FORK 1&3 RANGE
(Superseded to 08721100)

$

$

Not available

4

Gravely 014988

GEAR, 8 DP 16 TEETH X .850
(Superseded to 08700800)

$

$

Not available

5

Gravely 014987

RING, RETAINING 1.00 SHAFT
(Superseded to 05711800)

$9.49

$

Usually ships in 4-12 days

0

6

Gravely 021370

SHAFT, SLIDE GEAR
(Superseded to 08723500)

$

$

Not available

7

Gravely 014989

GEAR, SLIDING 10 DP 36 TEETH X .594
(Superseded to 08700900)

$

$

Not available

8

Gravely 014995

GEAR, SLIDING 10 DP 30 TEETH X .594
(Superseded to 08701000)

$

$

Not available

9

Gravely 014998

RACE, BEARING THRUST .752X1.240X.095
(Superseded to 06413300)

$5.99

$

In Stock, only 2 left!

0

10

Gravely 017937

WELDMENT, 2ND AND 4TH SHIFTER
(Superseded to 08702100)

$

$

Not available

11

Gravely 017940

WELDMENT, 1ST AND 3RD SHIFTER
(Superseded to 08702400)

$

$

Not available

12

Gravely 018018

O-RING, 5/8X3/4X1/16
(Superseded to 05614200)

$3.99

$

In Stock, only 2 left!

0

13

Gravely 017943

BUSHING, .756X1.125X.75
(Superseded to 05519800)

$12.99

$

Usually ships in 4-12 days

0

14

Gravely 017944

ARM, SHIFTER
(Superseded to 08702800)

$25.99

$

Usually ships in 4-12 days

0

15

Gravely 271089

KEY, WOODRUFF .125X.375 HARD
(Superseded to 06609200)

$2.99

$

Usually ships in 4-12 days

0

16

Gravely 421202

PIN, SPRING .188X1.0
(Superseded to 05808800)

$2.99

$

Usually ships in 4-12 days

0

17

Gravely 017945

ARM, SHIFTER
(Superseded to 08702900)

$25.99

$

Usually ships in 4-12 days

0

18

Gravely 021141

WASHER, FELT(SPECIAL FOR TRANS.)
(Superseded to 05615600)

Note: (SPECIAL FOR TRANS.)

$3.99

$

In Stock, Qty 8

0

19

Gravely 015137

SEAL, OIL .750X1.254X.188
(Superseded to 05613800)

$12.99

$

In Stock, only 1 left!

0

20

Gravely 021371

DRUM, BRAKE
(Superseded to 08723600)

$90.99

$

Usually ships in 4-12 days

0

21

Gravely 120396

WASHER, FLAT .531X1.062X.095
(Superseded to 06401015)

$0.99

$

In Stock, Qty 20+

0

22

Gravely 414075

NUT, LOCK 5/8-11
(Superseded to 06535300)

$2.99

$

In Stock, only 1 left!

0

23

Gravely 018162

ASSEMBLY, BRAKE BAND
(Superseded to 21113100)

$

$

Not available

24

Gravely 018165

BUSHING, .530X.750X2.06
(Superseded to 08713400)

$18.99

$

Usually ships in 4-12 days

0

25

Gravely 180188

BOLT, HEX 1/2-13X2.75
(Superseded to 05901720)

$4.99

$

Usually ships in 4-12 days

0
