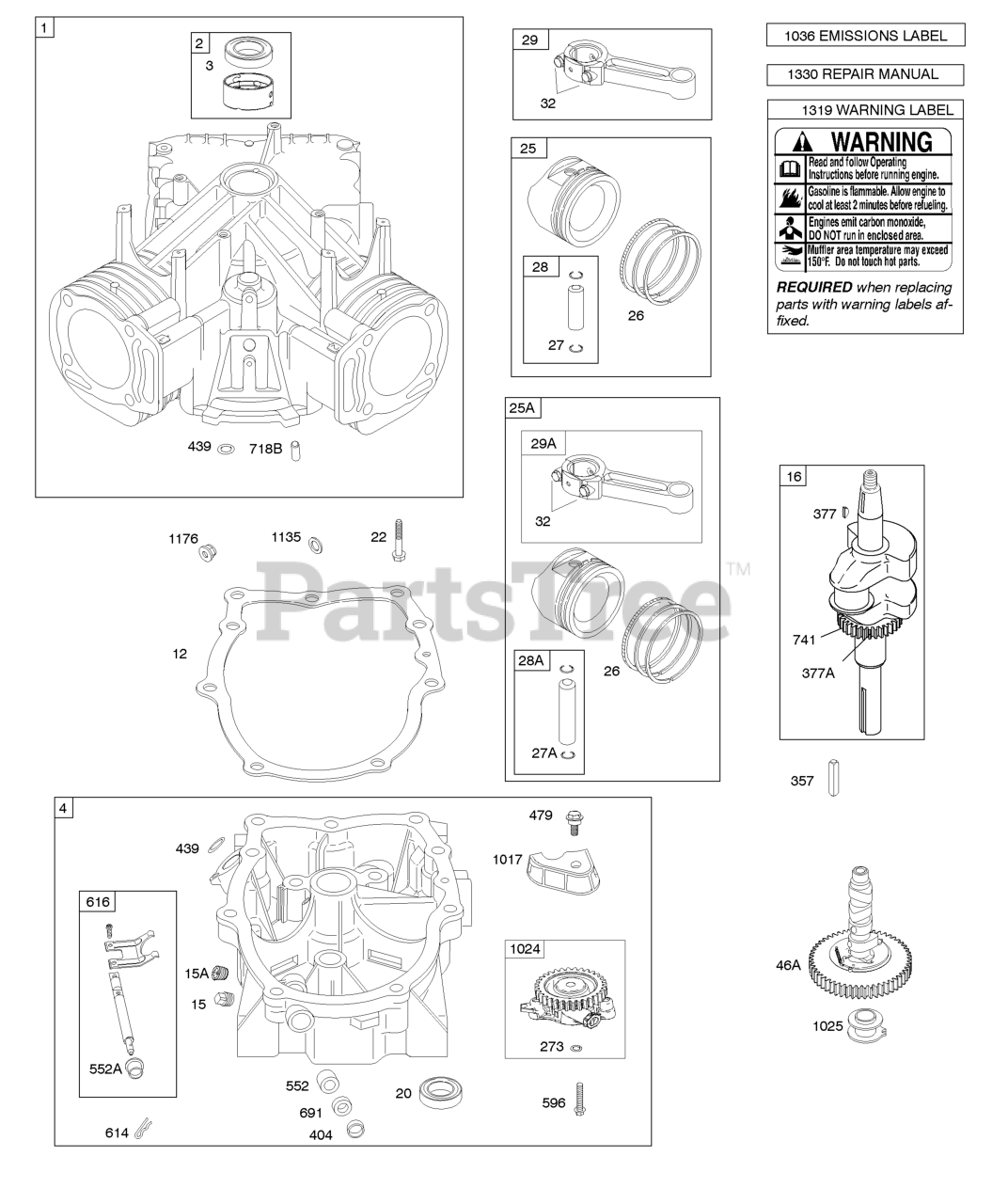

386777-0116-E1 - Briggs & Stratton Vertical Engine Crankshaft, Cylinder, Sump, Piston, Rings, Connecting Rod, Cam Shaft Parts Diagram

Vertical Engine

Crankshaft, Cylinder, Sump, Piston, Rings, Connecting Rod, Cam Shaft Parts Diagram

  • Title
1

Briggs & Stratton 808647

Cylinder Assembly

Note: Used Before Code Date 05080100

$657.99

$

Usually ships in 2-12 days

0

1

Briggs & Stratton 842648

Cylinder Assembly

Note: Used After Code Date 05073000

$604.99

$

Usually ships in 2-12 days

0

2

Briggs & Stratton 808534

Kit-Bushing/Seal

Note: (Magneto Side)

$20.99

$

In Stock, only 4 left!

0

3

Briggs & Stratton 805101S

Seal-Oil

Note: (Magneto Side)

$5.99

$

In Stock, Qty 11

0

4

$208.99

$

Usually ships in 2-12 days

0

12

Briggs & Stratton 846487

Gasket-Crankcase

$41.99

$

In Stock, Qty 6

0

15

Briggs & Stratton 690946

PLUG, Oil Drain

Note: (3/8"-18 NPTF-External 7/16" Sq)

$5.99

$

In Stock, Qty 20+

0

15A

Briggs & Stratton 691680

PLUG, Oil Drain

Note: (3/8"-18 NPTF - Internal 3/8" Sq)

$5.99

$

In Stock, only 4 left!

0

16

Briggs & Stratton 809831

Crankshaft

Note: Used Before Code Date 07063000

$322.99

$

Usually ships in 2-12 days

0

16

Briggs & Stratton 843813

Crankshaft
(Superseded to 84004536)

Note: Used After Code Date 07062900

$332.99

$

Usually ships in 2-12 days

0

20

Briggs & Stratton 805049S

Seal-Oil

Note: (PTO Side)

$12.99

$

In Stock, Qty 15

0

22

Briggs & Stratton 807362

SCREW

Note: (Crankcase Cover/Sump)

$3.49

$

In Stock, Qty 7

0

25

Briggs & Stratton 844877

Piston Assembly

Note: (.020" Oversize) Used After Code Date 07062900

$130.99

$

Usually ships in 2-12 days

0

25

Briggs & Stratton 843805

Piston Assembly

Note: (Standard) Used After Code Date 07062900

$139.99

$

Usually ships in 2-12 days

0

25

Briggs & Stratton 844009

Piston Assembly

Note: (Standard) Used Before Code Date 07063000

$136.99

$

Usually ships in 2-12 days

0

25A

Briggs & Stratton 843823

Piston Assembly

Note: (.020" Oversize) (Includes Connecting Rod, Piston, Rings, Piston Pin andPiston Pin Locks) Used Before Code Date 07063000

$53.99

$

Usually ships in 2-12 days

0

26

Briggs & Stratton 843824

Ring Set

Note: (.020" Oversize)

$55.99

$

Usually ships in 2-12 days

0

26

Briggs & Stratton 843806

Ring Set

Note: (Standard)

$53.99

$

In Stock, Qty 5

0

27

Briggs & Stratton 690683

Lock-Piston Pin

Note: Used After Code Date 07062900

$4.99

$

Usually ships in 2-12 days

0

27A

Briggs & Stratton 806378

Lock-Piston Pin

Note: Used Before Code Date 07063000

$4.99

$

Usually ships in 2-12 days

0

28

Briggs & Stratton 844023

Pin-Piston

Note: Used After Code Date 07062900

$15.99

$

In Stock, only 1 left!

0

28A

Briggs & Stratton 808526

Pin-Piston

Note: Used Before Code Date 07063000

$16.99

$

Usually ships in 2-12 days

0

29

Briggs & Stratton 807900S

Rod-Connecting

Note: (Standard) Used After Code Date 07062900

$55.99

$

In Stock, only 2 left!

0

29A

Rod-Connecting

Note: (See Reference 25 for replacement) Used Before Code Date 07063000

$

$

Not available

32

Briggs & Stratton 690698

Screw

Note: (Connecting Rod)

$7.49

$

Usually ships in 2-12 days

0

$184.99

$

Usually ships in 2-12 days

0

273

Briggs & Stratton 690681

Seal-O Ring

Note: (Oil Pump)

$5.99

$

In Stock, Qty 9

0

357

Briggs & Stratton 691483

KEY, Drive Pulley

$6.99

$

In Stock, only 3 left!

0

377

$13.99

$

In Stock, only 1 left!

0

377A

Briggs & Stratton 691639

KEY, Woodruff

$4.49

$

In Stock, Qty 8

0

404

Briggs & Stratton 690704

Washer

Note: (Governor Crank) (Crankcase Cover/Sump)

$5.99

$

In Stock, only 4 left!

0

439

Briggs & Stratton 692154

O-RING, Oil Gallery

Note: (Crankcase Cover/Sump or Cylinder Assembly)

$5.99

$

Usually ships in 2-12 days

0

479

Briggs & Stratton 843961

Screw

Note: (Oil Pump Screen)

$4.49

$

Usually ships in 2-12 days

0

552

Briggs & Stratton 690701

Bushing-Governor Crank

$7.99

$

In Stock, only 2 left!

0

552A

Briggs & Stratton 806686

Bushing-Governor Crank

$8.49

$

Usually ships in 2-12 days

0

596

Briggs & Stratton 807389

Screw

Note: (Oil Pump)

$3.99

$

Usually ships in 2-12 days

0

614

$4.99

$

Usually ships in 2-12 days

0

616

Briggs & Stratton 806685

Crank-Governor

$30.99

$

Usually ships in 2-12 days

0

691

Briggs & Stratton 842826

Seal-Governor Shaft

$7.99

$

In Stock, only 2 left!

0

718B

$5.99

$

In Stock, only 2 left!

0

741

$19.99

$

In Stock, only 1 left!

0

1017

Briggs & Stratton 843960

Screen-Oil Pump

$14.99

$

Usually ships in 2-12 days

0

1024

Briggs & Stratton 843959

Pump-Oil

Note: Used After Code Date 09022600

$96.99

$

Usually ships in 2-12 days

0

1024

Pump-Oil

Note: Used Before Code Date 09022700

$

$

Not available

1025

Briggs & Stratton 690689

Spool-Governor

$22.99

$

In Stock, only 1 left!

0

1036

Label-Emissions

$

$

Not available

1135

Briggs & Stratton 806497

Washer

Note: (Crankcase Cover/Sump)

$3.49

$

In Stock, Qty 6

0

1176

Briggs & Stratton 842067

NUT

Note: (Exhaust Manifold)

$3.99

$

Usually ships in 2-12 days

0

1319

Briggs & Stratton 380764

Label-Warning

$

$

Not available

1330

Briggs & Stratton 272144

Repair Manual

$48.99

$

In Stock, only 1 left!

0
