38737 - Gravely 54" Snow Blade for 7173H Tractor DOZER BLADE Parts Diagram

54" Snow Blade for 7173H Tractor

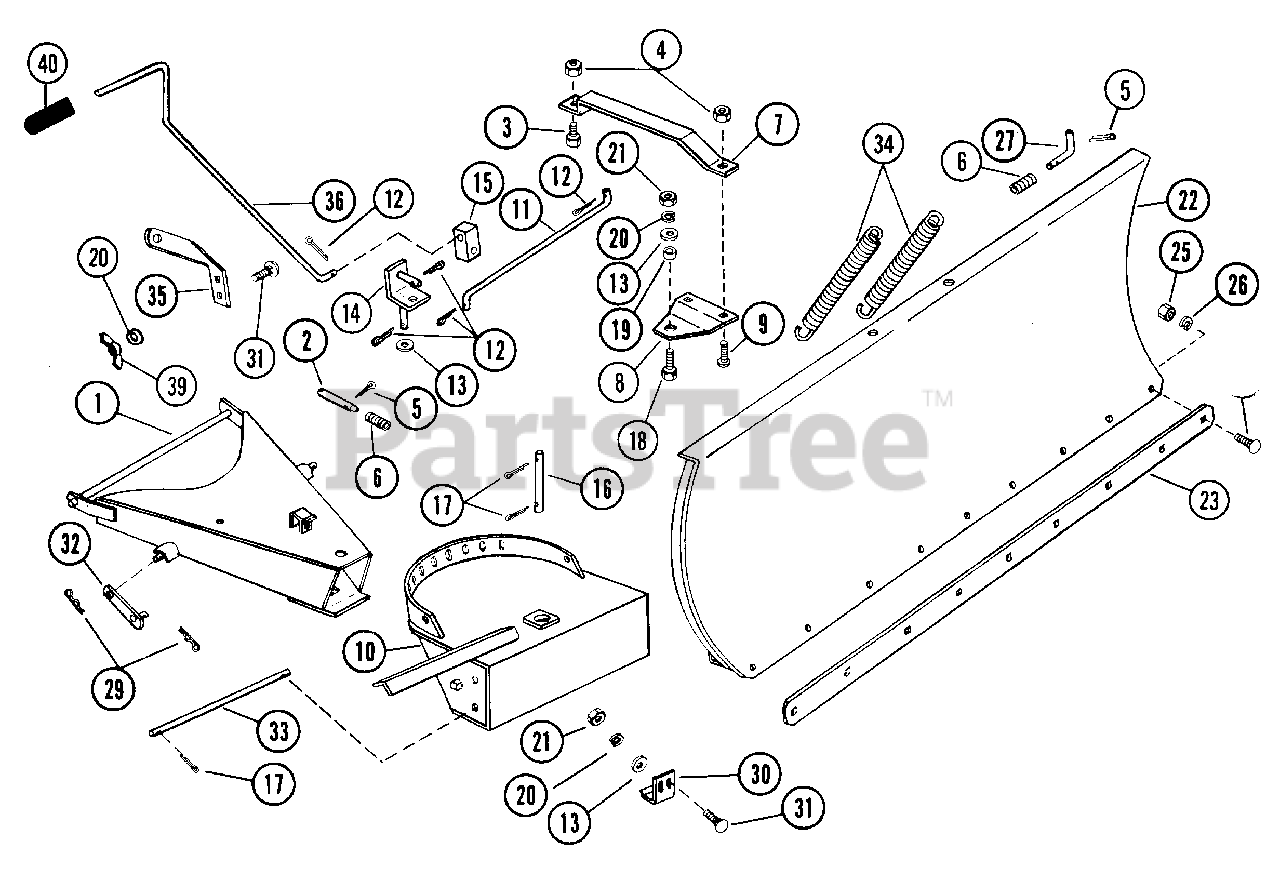

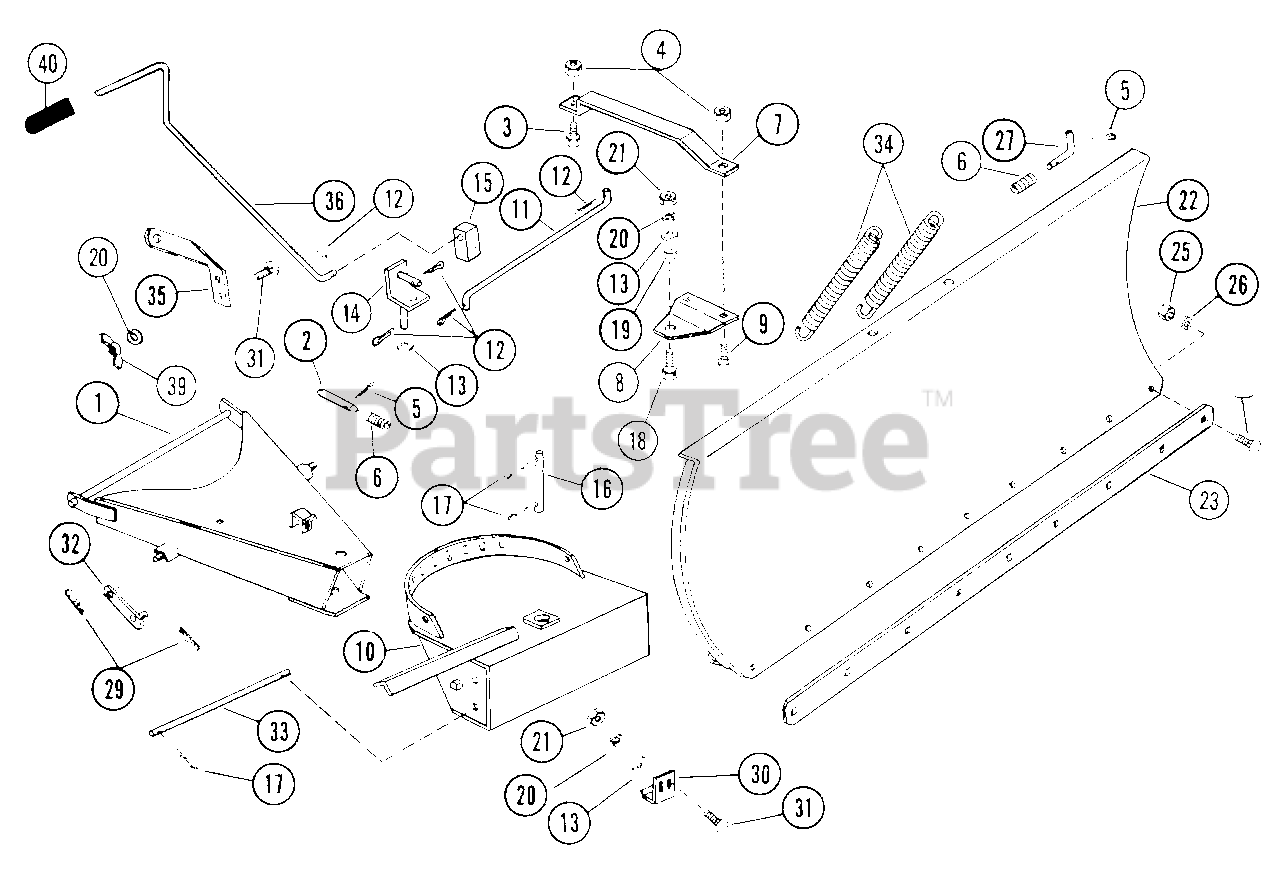

DOZER BLADE Parts Diagram

  • Title
1

Gravely 040020

54 IN FRAME

$

$

Not available

2

Gravely 036528

LATCH PIN
(Superseded to 03125400)

$

$

Not available

3

Gravely 180081

BLT-HEX .31-18X1.25 GR5 YWZC
(Superseded to 05901803)

$2.99

$

In Stock, Qty 12

0

4

Gravely 413447

NUT-LK-CTR .31-18 YWZC
(Superseded to 06500826)

$1.99

$

In Stock, Qty 20+

0

5

Gravely 137185

PIN-CTR .12X1.00 EXTPRSQCT YZ
(Superseded to 06707100)

$0.99

$

In Stock, Qty 10

0

6

Gravely 036058

SG-COMP .080X.85X1.44
(Superseded to 08313200)

$

$

Not available

7

Gravely 040021

STRAP
(Superseded to 03126751)

$

$

Not available

8

Gravely 036535

PIVOT PLATE

$

$

Not available

9

Gravely 126216

BOLT, CARRIAGE 5/16-18X.75

$

$

Not available

10

Gravely 040022

SUPPORT

$

$

Not available

11

Gravely 040023

ROD
(Superseded to 03125300)

$

$

Not available

12

Gravely 177923

PIN-CTR .12X.75 EXTPRSQCT YWZ
(Superseded to 06707300)

$0.99

$

In Stock, Qty 6

0

13

Gravely 120388

WSHR-FL-STL.438X1.00X.083 YWZ
(Superseded to 06401008)

$1.99

$

In Stock, Qty 20+

0

14

$

$

Not available

15

Gravely 036543

UNIVERSAL BLOCK JOINT

$

$

Not available

16

Gravely 040024

PIN
(Superseded to 03127600)

$34.99

$

Usually ships in 4-12 days

0

17

Gravely 187988

PIN-CTR .18X1.25 EXTPRSQCT YZ
(Superseded to 06712700)

$2.49

$

In Stock, only 2 left!

0

18

Gravely 180122

BLT-HEX .38-16X1.00 GR5 YWZC
(Superseded to 05901711)

$1.99

$

In Stock, Qty 20+

0

19

Gravely 036144

PIN .249X1.125 DRIV-LOK SP
(Superseded to 02913300)

$18.99

$

Usually ships in 4-12 days

0

20

Gravely 120382

WSHR-LK .38X.094 REG YWZC
(Superseded to 06300116)

$1.49

$

In Stock, Qty 20+

0

21

Gravely 120377

NUT-HEX .38-16 YWZC
(Superseded to 06500917)

$1.49

$

In Stock, Qty 20+

0

22

Gravely 040025

54 IN BLADE

$

$

Not available

23

Gravely 039547

WEAR PLATE
(Superseded to 03124951)

$144.99

$

Usually ships in 4-12 days

0

24

Gravely 126358

BLT-RDHDSQNK .31-18X1.00 G5YZ
(Superseded to 06200231)

$1.99

$

In Stock, Qty 20+

0

25

Gravely 120376

NUT-HEX .31-18 YWZC
(Superseded to 06500938)

$1.49

$

In Stock, Qty 8

0

26

Gravely 131099

WSHR-LK .375X.115 HVY YWZC
(Superseded to 06300120)

$4.99

$

In Stock, Qty 14

0

27

Gravely 040026

JACK PIN
(Superseded to 03127700)

$5.99

$

Usually ships in 4-12 days

0

29

Gravely 010405

PIN-HAIR-INT .15X2.937 YWZC
(Superseded to 06714000)

$3.49

$

In Stock, only 1 left!

0

30

Gravely 036554

SKID SHOE
(Superseded to 03127151)

$52.99

$

Usually ships in 4-12 days

0

31

Gravely 036566

PIN-HAIR INT .09X.188 PL
(Superseded to 06702900)

$2.49

$

Usually ships in 4-12 days

0

32

Gravely 039549

ARM, LIFT LINK
(Superseded to 03127351)

$

$

Not available

33

Gravely 039548

ROD
(Superseded to 03127200)

$39.99

$

Usually ships in 4-12 days

0

34

Gravely 036558

SG-TENS .187X1.50X9.94 WLD 40
(Superseded to 08313300)

$46.99

$

In Stock, only 2 left!

0

35

Gravely 039550

SUPPORT
(Superseded to 03127400)

$

$

Not available

36

Gravely 040027

ROD
(Superseded to 03127500)

$40.99

$

Usually ships in 4-12 days

0

39

Gravely 040028

NUT-WING .375-16 PL
(Superseded to 06502300)

$4.99

$

Usually ships in 4-12 days

0

40

Gravely 040029

GRIP - 3/8 ID X 2 7/8 - BLACK
(Superseded to 07514700)

$

$

Not available

NS

Gravely 040030

CAUTION DECAL BLADE
(Superseded to 07849100)

$

$

Not available

NS

Gravely 038056

DECAL,AMERICA
(Superseded to 20644900)

$

$

Not available
