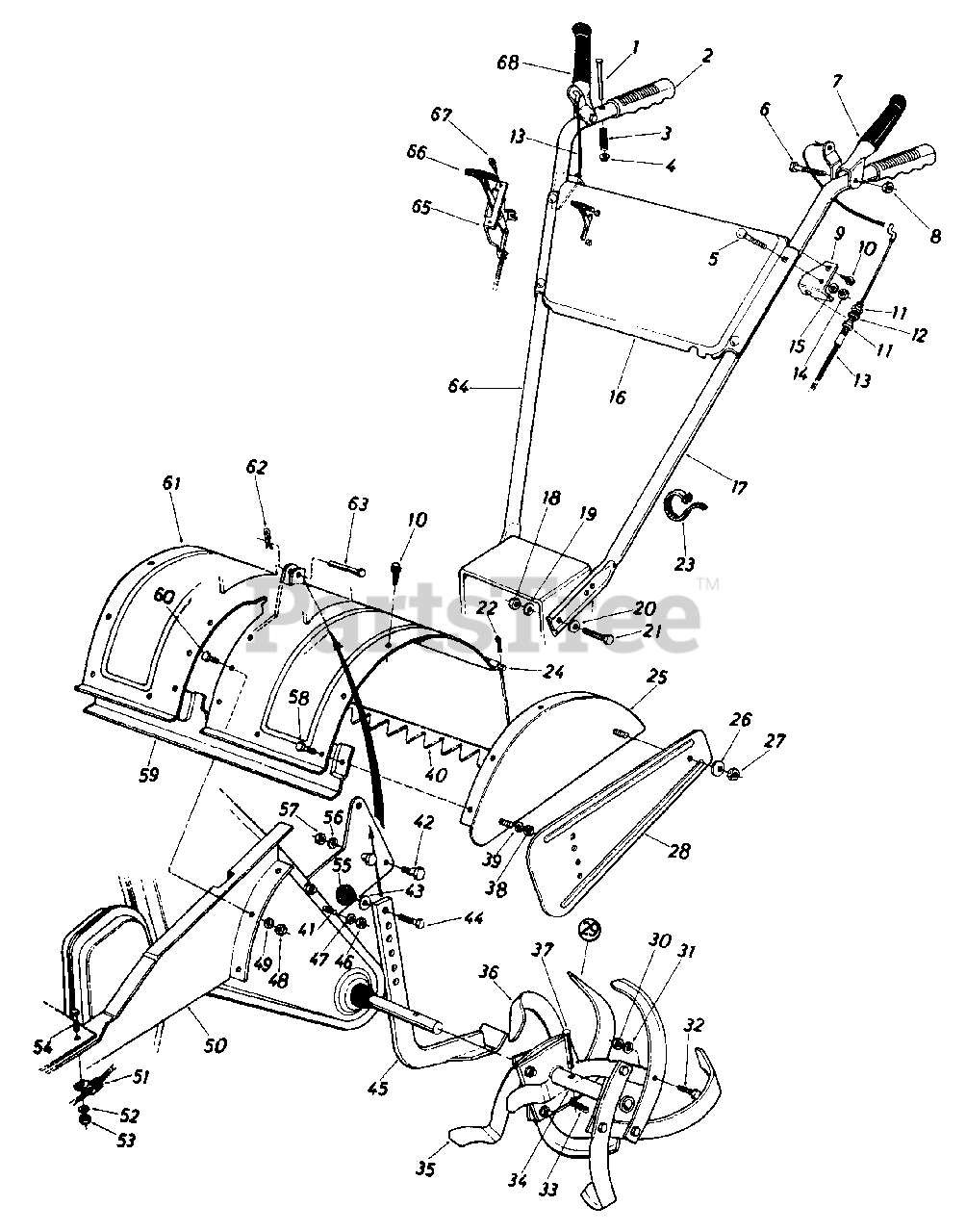

404 (213-404-100) - Cub Cadet Rear-Tine Tiller (1983) Tines, Tine Shield And Handle Assemblies Parts Diagram

Rear-Tine Tiller

Tines, Tine Shield And Handle Assemblies Parts Diagram

  • Title
1

Cub Cadet 711-0750

Clevis Pin 1/4" Dia. x 2.25" Lg.

Note: Code N

$

$

Currently unavailable

2

Cub Cadet 720-0180

Grip
(Superseded to 720-04083)

$13.99

$

In Stock, only 3 left!

0

3

Cub Cadet 732-0442

Compression Spring .33" O.D. x 1.2" Lg.

Note: Code N

$

$

Not available

4

Cub Cadet 726-0106

Cap Speed Nut 1/4" Rod

$3.99

$

Usually ships in 3-6 days

0

5

Cub Cadet 710-0458

Carr. Bolt 5/16-18 x 1.75" Lg.

$4.49

$

In Stock, only 4 left!

0

6

Cub Cadet 710-0501

Hex Bolt 1/4-20 x 2.0" Lg.

$6.99

$

In Stock, only 1 left!

0

7

Cub Cadet 15542

Clutch Grip Ass'y. - L.H. (Tines)

Note: Code N

$

$

Currently unavailable

8

Cub Cadet 712-0107

Hex Cent. L-Nut 1/4-20 Thd.
(Superseded to 912-0107)

$4.49

$

In Stock, only 2 left!

0

9

Cub Cadet 15093

Clutch Cable Bracket

Note: Code N

$

$

Not available

10

Cub Cadet 710-0604

Hex Wash. S-Tap Scr. 5/16-18 x .62" Lg.
(Superseded to 710-0604A)

$3.99

$

In Stock, Qty 20+

0

11

Cub Cadet 712-0267

Hex Nut 5/16-18 Thd.
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

12

Cub Cadet 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

13

Cub Cadet 746-0484

Clutch Control Cable
(Superseded to 946-0484)

Note: Code N

$61.99

$

In Stock, Qty 14

0

14

Cub Cadet 712-0267

Hex Nut 5/16-18 Thd.
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

15

Cub Cadet 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

16

Cub Cadet 04947

Handle Panel

Note: Color Code - 499

$

$

Currently unavailable

17

Cub Cadet 749-0583

Handle Ass'y. - L.H.

Note: Code N

$

$

Currently unavailable

18

Cub Cadet 712-0798

Hex Nut 3/8-16 Thd.

$3.99

$

In Stock, only 2 left!

0

19

Cub Cadet 736-0169

L-Wash. 3/8" I.D.

$3.49

$

In Stock, Qty 20+

0

20

Cub Cadet 736-0105

Bell-Wash. 3/8" I.D.

$3.99

$

In Stock, Qty 20+

0

21

Cub Cadet 710-0253

Hex Bolt 3/8-16 x 1.00" Lg.
(Superseded to 710-0514)

$3.99

$

In Stock, Qty 20+

0

22

Cub Cadet 714-0507

Cotter Pin 3/32" Dia. x 3/4" Lg.

$4.49

$

In Stock, only 2 left!

0

23

Cub Cadet 725-0157

Cable Tie

$3.49

$

In Stock, only 3 left!

0

24

Cub Cadet 747-0432

Tiller Flap Rod

Note: Code N

$12.99

$

In Stock, only 1 left!

0

25

Cub Cadet 14989

End Cover Ass'y. - L.H.

Note: Code N

Variations

Cub Cadet 14989-0637

COVER ASSEMBLY - POWDER BLACK (0637)

$

$

Not available

$

$

Cub Cadet 14990

End Cover Ass'y. - R.H.

Note: (Not Shown); Code N

Variations

Cub Cadet 14990-0637

COVER ASSEMBLY - POWDER BLACK (0637)

$

$

Not available

Cub Cadet 14990-0638

No Longer Available - MTD/TROY-BILT RED (0638)

$

$

Not available

$

$

26

Cub Cadet 736-0242

Bell-Wash. 5/16" I.D.

$3.99

$

In Stock, Qty 20+

0

27

Cub Cadet 712-0267

Hex Nut 5/16-18 Thd.
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

28

Cub Cadet 15390

Side Shield

Note: Color Code - 499; Code N

Variations

Cub Cadet 15390-0480

No Longer Available - BRILLIANT GREEN (0480)

$

$

Not available

Cub Cadet 15390-0498

No Longer Available - OLD CUB YELLOW (0498)

$

$

Not available

Cub Cadet 15390-0499

No Longer Available - CUB BEIGE (0499)

$

$

Not available

Cub Cadet 15390-0629

No Longer Available - SILVER FLAKE (0629)

$

$

Not available

Cub Cadet 15390-0637

SHIELD-SIDE (POWDER BLACK) - POWDER BLACK (0637)

$

$

Not available

Cub Cadet 15390-0638

No Longer Available - MTD/TROY-BILT RED (0638)

$

$

Not available

Cub Cadet 15390-0648

No Longer Available - TECH GRAY (0648)

$

$

Not available

Cub Cadet 15390-0662

No Longer Available - OYSTER GRAY (0662)

$

$

Not available

Cub Cadet 15390-0665

No Longer Available - YARDMAN GREEN (0665)

$

$

Not available

Cub Cadet 15390-0674

No Longer Available - YARDMAN YELLOW (0674)

$

$

Not available

$

$

29

Cub Cadet 15397

Tine Ass'y. Comp. - L.H.

Note: Code N

Variations

Cub Cadet 15397-0637

TINE ASSEMBLY-L - POWDER BLACK (0637)

$

$

Not available

$

$

Cub Cadet 15398

Tine Ass'y. Comp. - R.H.

Note: (Not Shown)

Variations

Cub Cadet 15398-0637

TINE ASSEMBLY (RH)-COMP - POWDER BLACK (0637)

$

$

Not available

$

$

30

Cub Cadet 712-0241

Hex Nut 3/8-24 Thd.

$4.49

$

In Stock, Qty 20+

0

31

Cub Cadet 736-0169

L-Wash. 3/8" I.D.

$3.49

$

In Stock, Qty 20+

0

32

Cub Cadet 710-0191

Hex Bolt 3/8-24 x 1.25" Lg.

$4.49

$

In Stock, Qty 8

0

33

Cub Cadet 714-0149

Hairpin Cotter
(Superseded to 914-0149B)

$

$

Not available

34

Cub Cadet 14978

Tine Adapter Ass'y.

Note: Code N

Variations

Cub Cadet 14978-0637

ADAPTER AS - POWDER BLACK (0637)

$

$

Not available

$

$

35

Cub Cadet 742-0106

Tine 12" R.H.
(Superseded to 1916946001)

Variations

Cub Cadet 742-0106-0637

Tiller Bolo Tine, 12" RH 3-Hole - POWDER BLACK (0637)

$15.99

$

Usually ships in 3-6 days

0

$15.99

$

Usually ships in 3-6 days

0

36

Cub Cadet 742-0105

Tine 12" L.H.

Variations

Cub Cadet 742-0105-0637

TINE 12 L.H. - POWDER BLACK (0637)

$

$

Not available

$

$

37

Cub Cadet 711-0415

Clevis Pin 3/8" Dia.

$4.49

$

In Stock, Qty 20+

0

38

Cub Cadet 712-0267

Hex Nut 5/16-18 Thd.
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

39

Cub Cadet 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

40

Cub Cadet 14979

Tine Shield Flap
(Superseded to 786-0113)

Note: Code N

Variations

Cub Cadet 14979-0498

Rear Tine Shield - OLD CUB YELLOW (0498)

$83.99

$

In Stock, Qty 5

0

Cub Cadet 14979-0638

USE 786-0113A-0638 SHIELD-REA - MTD/TROY-BILT RED (0638)

$83.99

$

Usually ships in 3-6 days

0

Cub Cadet 14979-0483

USE 786-0113A SHIELD-REAR TIN - CHARCOAL GRAY (0483)

$67.99

$

Usually ships in 3-6 days

0

Cub Cadet 14979-0637

USE 786-0113A SHIELD-REAR TIN - POWDER BLACK (0637)

$67.99

$

Usually ships in 3-6 days

0

Cub Cadet 14979-0665

USE 786-0113A-0665 SHIELD-REA - YARDMAN GREEN (0665)

$67.99

$

Usually ships in 3-6 days

0

Cub Cadet 14979-0606

REAR TINE SHIELD - MAJESTIC ORANGE (0606)

$

$

Not available

Cub Cadet 14979-0662

REAR TINE SHIELD - OYSTER GRAY (0662)

$

$

Not available

$64.99

$

Usually ships in 3-6 days

0

41

Cub Cadet 710-0759

Hex Bolt 5/16-18 x 5/8" Lg.

$6.49

$

Usually ships in 3-6 days

0

42

Cub Cadet 738-0507

Shld. Bolt 1/2" Dia. x .426" Lg.
(Superseded to 938-0507B)

$4.49

$

In Stock, Qty 20+

0

43

Cub Cadet 736-0117

Fl-Wash. 3/8" I.D. x 5/8" O.D. x .03
(Superseded to 936-0117)

$6.99

$

In Stock, only 2 left!

0

44

Cub Cadet 710-0216

Hex Bolt 3/8-16 x 3/4" Lg.

$3.99

$

In Stock, Qty 18

0

45

Cub Cadet 14992

Depth Bar Ass'y.
(Superseded to 786-0120-0637)

Note: Code N

Variations

Cub Cadet 14992-0637

Depth Bar Assembly - POWDER BLACK (0637)

$63.99

$

In Stock, Qty 5

0

$63.99

$

In Stock, Qty 5

0

46

Cub Cadet 712-0267

Hex Nut 5/16-18 Thd.
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

47

Cub Cadet 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

48

Cub Cadet 712-0267

Hex Nut 5/16-18 Thd.
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

49

Cub Cadet 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

50

Cub Cadet 14975

Frame Rail - L.H.

Note: Code N

Variations

Cub Cadet 14975-0637

RAIL-FRAME - POWDER BLACK (0637)

$

$

Not available

$

$

51

Cub Cadet 726-0175

Clamp 5/16" Dia.

$

$

Not available

52

Cub Cadet 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

53

Cub Cadet 712-0267

Hex Nut 5/16-18 Thd.
(Superseded to 912-3010)

$4.49

$

In Stock, Qty 20+

0

54

Cub Cadet 710-0118

Hex Bolt 5/16-18 x 3/4" Lg.
(Superseded to 710-3008)

$3.99

$

In Stock, Qty 20+

0

55

Cub Cadet 720-0165

Ball Knob 1 1/4" Dia. x 3/8-16 Thd.
(Superseded to 920-0232)

$9.99

$

In Stock, Qty 5

0

56

Cub Cadet 736-0169

L-Wash. 3/8" I.D.

$3.49

$

In Stock, Qty 20+

0

57

Cub Cadet 712-0798

Hex Nut 3/8-16 Thd.

$3.99

$

In Stock, only 2 left!

0

58

Cub Cadet 710-0118

Hex Bolt 5/16-18 x .75" Lg.
(Superseded to 710-3008)

$3.99

$

In Stock, Qty 20+

0

59

Cub Cadet 15393

Bracket Reinforcement

Note: Code N

Variations

Cub Cadet 15393-0637

BRACKET-REINF POWDER BLAC - POWDER BLACK (0637)

$

$

Not available

$

$

60

Cub Cadet 710-0759

Hex Bolt 5/16-18 x 5/8" Lg.

$6.49

$

Usually ships in 3-6 days

0

61

Cub Cadet 14987

Tine Shield Ass'y.

Note: Color Code - 499; Code N

$

$

Currently unavailable

62

Cub Cadet 714-0149

Hairpin Cotter
(Superseded to 914-0149B)

$

$

Not available

63

Cub Cadet 711-0415

Clevis Pin 3/8" Dia.

$4.49

$

In Stock, Qty 20+

0

64

Cub Cadet 749-0582

Handle Ass'y. - R.H.

Note: Code N

$

$

Not available

65

Cub Cadet 746-0483

Throttle Control Ass'y.

Note: Code N

$

$

Not available

66

Cub Cadet 731-0108

Knob - Throttle Control

$8.99

$

In Stock, Qty 9

0

67

Cub Cadet 710-0160

Hex Wash. Hd. Tap Scr. #8 x 5/8" Lg.

$

$

Currently unavailable

68

Cub Cadet 15394

Clutch Grip Ass'y. - R.H. (Wheels)

Note: Code N

$

$

Currently unavailable
