414 S (1600259) - AGCO Lawn Tractor, 14hp 46" Dozer Blade (1506I58) Parts Diagram

Lawn Tractor, 14hp

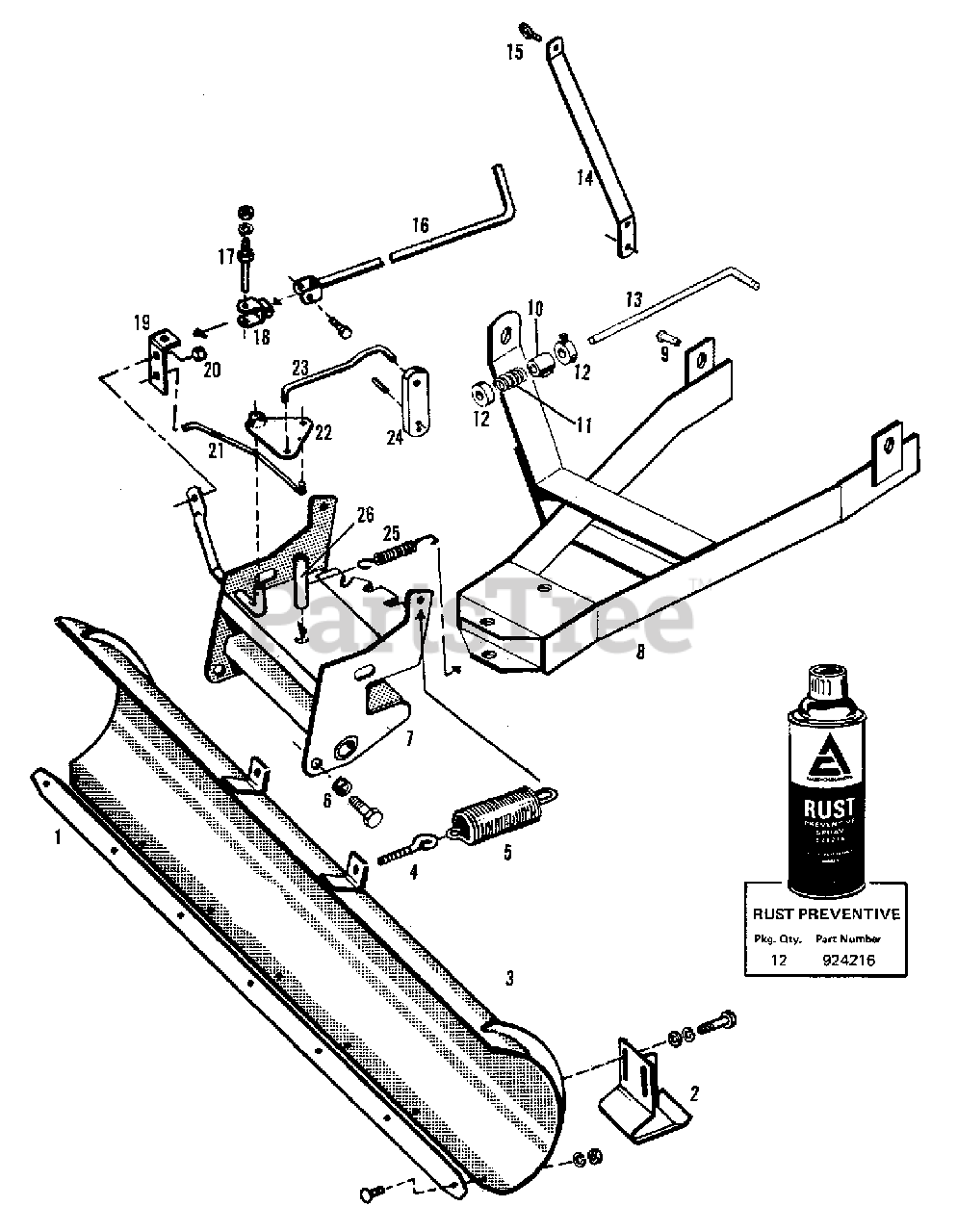

46" Dozer Blade (1506I58) Parts Diagram

  • Title
1

Simplicity 2026484

PLATE, Wear

$

$

Not available

1

Simplicity 2823232

BOLT, 3/8NC x 1

$

$

Not available

1

Simplicity 1916965SM

LOCKWASHER, 3/8
(Superseded to 703454)

$3.49

$

In Stock, Qty 13

0

1

Simplicity 2816950SM

NUT, 3/8NC
(Superseded to 703457)

$4.49

$

In Stock, Qty 11

0

2

Simplicity 2026485

SHOE ASSEMBLY, Blade

$

$

Not available

2

Simplicity 2821965

CAPSCREW, 3/8NC x 3/4

$

$

Not available

2

Simplicity 1916965SM

LOCKWASHER, 3/8
(Superseded to 703454)

$3.49

$

In Stock, Qty 13

0

2

Simplicity 1924940SM

WASHER, 3/8
(Superseded to 703878)

$3.99

$

In Stock, Qty 20+

0

3

Simplicity 2026483

BLADE ASSEMBLY, 46" Width

$

$

Not available

4

Simplicity 2026491

BOLT, Carriage

$

$

Not available

4

Simplicity 1917372SM

NUT, 5/16NC
(Superseded to 7091511SM)

$3.49

$

In Stock, Qty 20+

0

$

$

Not available

$

$

Not available

7

Simplicity 2029322

FRAME ASSEMBLY, Pivot

$

$

Not available

7

Simplicity 2820328

CAPSCREW, 1/2NC x 1-1/2

$

$

Not available

7

Simplicity 2816966

NUT, 1/2 NC, Lock

$

$

Not available

8

Simplicity 1607913

BAR ASSEMBLY, Push

$

$

Not available

9

Simplicity 2025429

PIN, Hitch

$

$

Not available

9

Simplicity 9002802

PIN, Hair Clip

$

$

Not available

10

Simplicity 2027921

GUIDE ASSEMBLY, Rod

$

$

Not available

11

$

$

Not available

12

$

$

Not available

12

Simplicity 2025826

SETSCREW, 5/16NC x 1/2, GR8 (Square Head Cup Point)

$

$

Not available

12

Simplicity 2816960

WASHER, 17/32 x 1-1/4 x 16 Ga.

$

$

Not available

13

$104.99

$

Usually ships in 2-12 days

0

13

Simplicity 9002802

PIN, Hair Clip

$

$

Not available

14

Simplicity 1608075

BRACKET, Handle

$

$

Not available

14

Simplicity 2821966

CAPSCREW, 3/8NC x 7/8

$

$

Not available

14

Simplicity 1916965SM

LOCKWASHER, 3/8
(Superseded to 703454)

$3.49

$

In Stock, Qty 13

0

14

Simplicity 2816950SM

NUT, 3/8NC
(Superseded to 703457)

$4.49

$

In Stock, Qty 11

0

15

Simplicity 2027925

BOLT, Eye

$

$

Not available

15

Simplicity 2818004

NUT, 1/4, Lock

$

$

Not available

16

Simplicity 1607472

ROD ASSEMBLY, Angle Adjustment

$

$

Not available

16

Simplicity 2821221

CAPSCREW, 5/16NC x 1-1/2

$

$

Not available

16

Simplicity 2823362

NUT, 5/16NC, Lock

$

$

Not available

17

Simplicity 2026490

STUD, Pivot

$

$

Not available

17

Simplicity 1917356SM

LOCKWASHER, 5/16
(Superseded to 703116)

$3.49

$

In Stock, Qty 20+

0

17

Simplicity 1917372SM

NUT, 5/16NC
(Superseded to 7091511SM)

$3.49

$

In Stock, Qty 20+

0

17

Simplicity 9002802

PIN, Hair Clip

$

$

Not available

18

Simplicity 2025312

FORK ASSEMBLY, Adjustment Handle

$

$

Not available

19

Simplicity 2026489

ARM, Pivot

$

$

Not available

20

$

$

Not available

20

Simplicity 2821333

CAPSCREW, 5/16NC x 1

$

$

Not available

20

Simplicity 2817642

WASHER, 5/16, Plain

$

$

Not available

20

Simplicity 1917356SM

LOCKWASHER, 5/16
(Superseded to 703116)

$3.49

$

In Stock, Qty 20+

0

20

Simplicity 1917372SM

NUT, 5/16NC
(Superseded to 7091511SM)

$3.49

$

In Stock, Qty 20+

0

21

Simplicity 2026488

ROD ASSEMBLY, Pivot

$

$

Not available

21

Simplicity 2818448

PIN, Cotter, 3/32 x 1

$

$

Not available

22

Simplicity 2026487

PLATE ASSEMBLY, Pivot

$

$

Not available

22

Simplicity 2818452

PIN, Cotter, 1/8 x 1

$

$

Not available

23

Simplicity 2026496

ROD, Latch

$

$

Not available

23

Simplicity 2818448

PIN, Cotter, 3/32 x 1

$

$

Not available

24

Simplicity 2029324

LATCH, Pivot

$

$

Not available

24

Simplicity 2821469SM

PIN, Roll, 7/32 x 1

$3.49

$

Usually ships in 2-12 days

0

25

Simplicity 2026495

SPRING, LATCH

$

$

Not available

26

Simplicity 2029323

PIN, Pivot

$

$

Not available

26

Simplicity 922002

PIN, Cotter, 3/16 x 2

$

$

Not available
