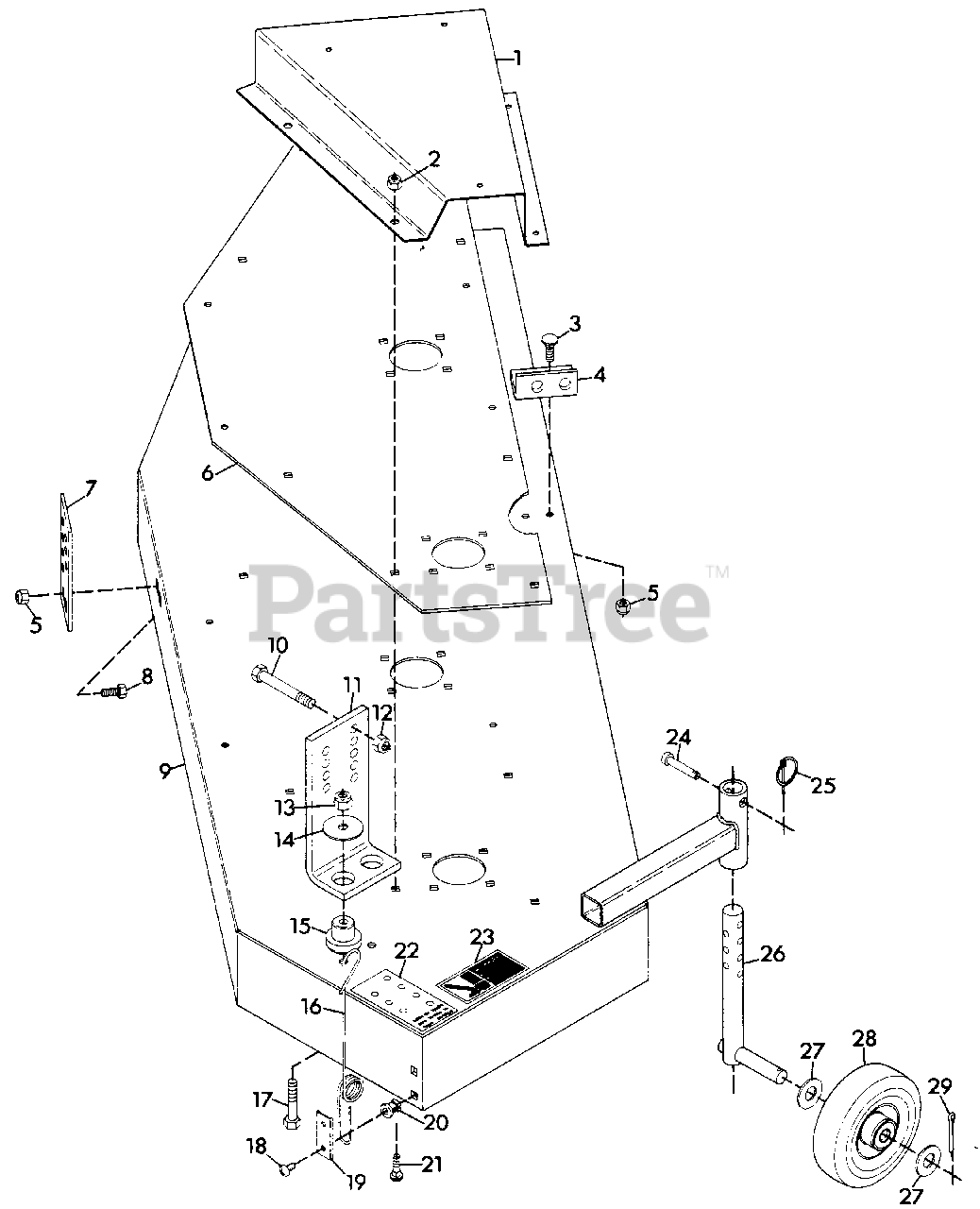

43221 - Gravely 40" Wing Deck 4-Wheel Tractor MOWER DECK Parts Diagram

40" Wing Deck 4-Wheel Tractor

MOWER DECK Parts Diagram

  • Title
1

Gravely 031917

COVER, L.H. BELT
(Superseded to 08733600)

$

$

Not available

1

Gravely 031918

COVER, R.H. BELT
(Superseded to 08733700)

$

$

Not available

2

Gravely 419455

NUT, LOCK 5/16-18
(Superseded to 06500820)

$0.99

$

Usually ships in 4-12 days

0

3

Gravely 120915

BOLT, 3/8-16X1 RD HD SQ NK

$

$

Not available

4

Gravely 031892

BRACKET, IDLER ROD
(Superseded to 08732000)

$

$

Not available

5

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 19

0

6

Gravely 031897

PLATE, DECK SUPPORT
(Superseded to 08732500)

$5.99

$

Usually ships in 4-12 days

0

7

Gravely 031919

BRACKET, ADJUSTMENT
(Superseded to 21214053)

$

$

Not available

8

Gravely 180122

BOLT, HEX 3/8-16X1.00
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

9

Gravely 031889

WELDMENT, DECK
(Superseded to 08731700)

$

$

Not available

10

Gravely 180191

BOLT, HEX 1/2-13X3.25
(Superseded to 05901634)

$3.99

$

In Stock, only 1 left!

0

11

Gravely 031920

BRACKET, HEIGHT ADJUSTMENT
(Superseded to 21214153)

$

$

Not available

12

Gravely 435507

NUT, LOCK 1/2-13
(Superseded to 06500830)

$2.49

$

In Stock, Qty 20+

0

13

Gravely 039413

NUT, LOCK 7/16-14
(Superseded to 06527500)

$2.49

$

Usually ships in 4-12 days

0

14

Gravely 024995

WASHER, FLAT .45X2.00X.080
(Superseded to 06427000)

$

$

Not available

15

Gravely 021683

MOUNT, FRONT MOTOR
(Superseded to 07529800)

$

$

Not available

16

Gravely 031932

SPRING, TORSION
(Superseded to 08350353)

$

$

Not available

17

Gravely 180155

BOLT, HEX 7/16-14X2.25
(Superseded to 05969400)

$

$

Not available

18

Gravely 167260

SCREW, TAPPING 1/4-20X.625 P/HD
(Superseded to 07410400)

$2.49

$

In Stock, Qty 15

0

19

Gravely 031933

CLAMP
(Superseded to 08734353)

$

$

Not available

20

Gravely 011777

GROMMET, PLASTIC
(Superseded to 07538100)

$1.49

$

In Stock, Qty 11

0

21

Gravely 126353

BOLT, 5/16-18X.875 RD HD SQ NK
(Superseded to 06209200)

$

$

Not available

22

Gravely 031916

DECAL, BELT DIAGRAM
(Superseded to 20559000)

$

$

Not available

23

Gravely 033927

DECAL, DANGER FOOT
(Superseded to 05350100)

$11.99

$

Usually ships in 4-12 days

0

24

Gravely 022113

PIN, CLEVIS 3/8X2.62
(Superseded to 06811100)

$

$

Not available

25

Gravely 023468

KLIK PIN
(Superseded to 07014500)

$5.99

$

Usually ships in 4-12 days

0

26

Gravely 031350

WELDMENT, CASTER WHEEL AXLE
(Superseded to 08728100)

$

$

Not available

27

Gravely 423315

WASHER, FLAT .813X1.37X.100
(Superseded to 06401140)

$1.49

$

In Stock, Qty 15

0

28

Gravely 011386

WHEEL, CASTER
(Superseded to 07132800)

$79.99

$

Usually ships in 4-12 days

0

29

Gravely 120123

PIN, COTTER 1/8X1.25
(Superseded to 06700212)

$0.99

$

In Stock, Qty 7

0

NS

Gravely 033926

DECAL, DANGER HAND
(Superseded to 05350300)

$31.99

$

Usually ships in 4-12 days

0

NS

Gravely 033928

DECAL, WARNING EYE
(Superseded to 05350200)

$31.99

$

Usually ships in 4-12 days

0
