43780 - Gravely Lawn Tractor, 16hp, With Hydraulic Lift FRONT AND REAR WHEELS Parts Diagram

Lawn Tractor, 16hp, With Hydraulic Lift

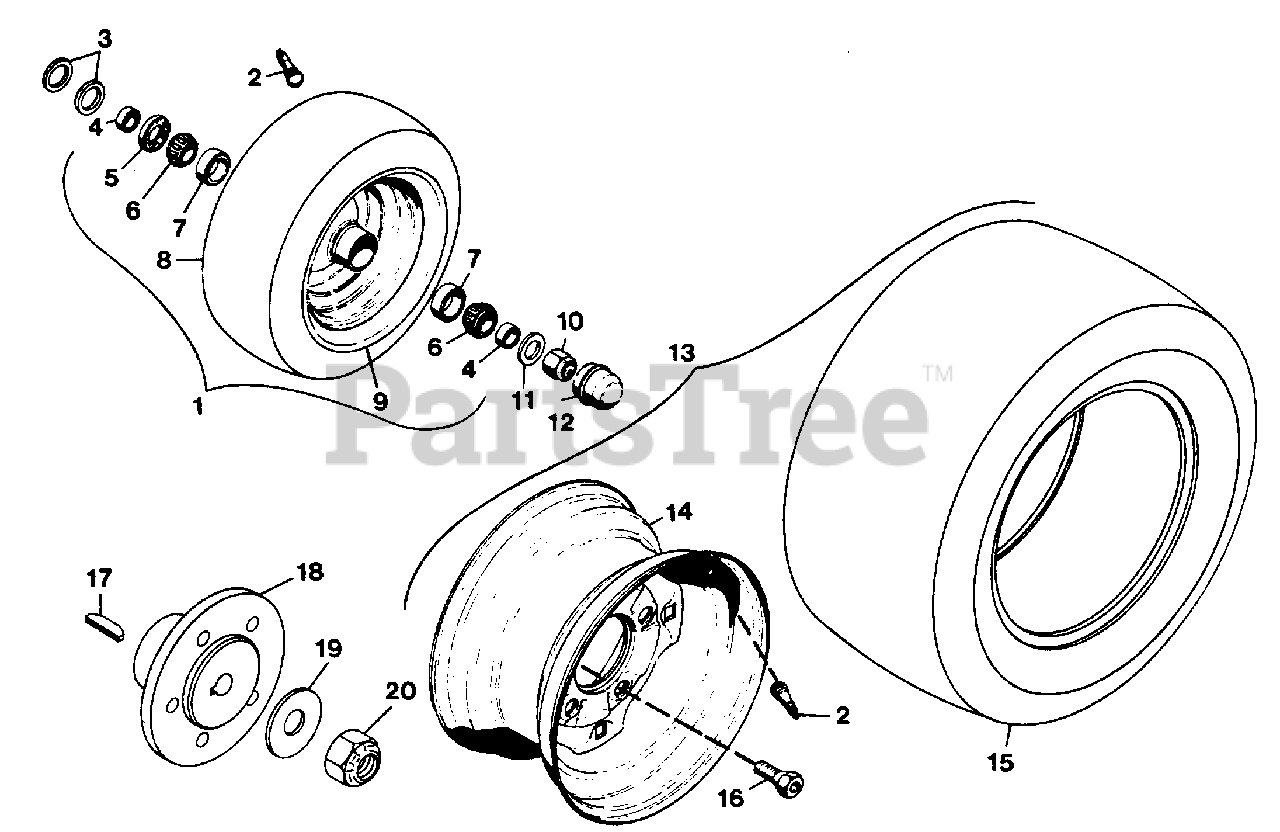

FRONT AND REAR WHEELS Parts Diagram

  • Title
1

Gravely 018442

WHL,ASM FRONT 400&800
(Superseded to 21119100)

$319.99

$

Usually ships in 4-12 days

0

1

Gravely 031425

TIRE, ASSEMBLY
(Superseded to 21212500)

$290.99

$

Usually ships in 4-12 days

0

2

Gravely 011191

VALVE STEM ASS'Y
(Superseded to 07520000)

$2.99

$

In Stock, only 1 left!

0

3

Gravely 423315

WSHR-FL-STL.812X1.50X.135YWZC
(Superseded to 06401140)

$1.99

$

In Stock, Qty 20+

0

4

Gravely 018448

SPACER .752X1.000X.500
(Superseded to 03495900)

$16.99

$

In Stock, only 4 left!

0

5

Gravely 018447

SEAL 1.206X1.785X.486
(Superseded to 05613200)

$17.99

$

In Stock, Qty 7

0

6

Gravely 018446

BRG-CONE .750X.61
(Superseded to 05404500)

$29.99

$

In Stock, Qty 20+

0

7

Gravely 018445

BRG-CUP 1.781X.475
(Superseded to 05404400)

$11.99

$

In Stock, Qty 17

0

8

Gravely 011190

TIRE,FRONT 16X6.50-8
(Superseded to 07122000)

$68.99

$

Usually ships in 4-12 days

0

8

Gravely 031280

T/WHL ASSY 16X6.5-8
(Superseded to 07119600)

$221.99

$

Usually ships in 4-12 days

0

9

Gravely 018443

RIM,FRONT WHEEL ASSM.
(Superseded to 20257400)

$

$

Not available

10

Gravely 418692

NUT-LK-NYL .625-11 YWZC
(Superseded to 06540700)

$4.99

$

In Stock, Qty 20+

0

11

Gravely 131016

WSHR-FL-STL.656X1.31X.095 YWZ
(Superseded to 06401118)

$2.99

$

In Stock, Qty 20+

0

12

Gravely 018449

DUST CAP
(Superseded to 03496000)

$15.99

$

In Stock, Qty 8

0

13

Gravely 011705

WHL,ASM REAR 400&800
(Superseded to 20077100)

$

$

Not available

13

Gravely 021499

TIRE,REAR 23X8.50-12
(Superseded to 20928000)

$

$

Not available

13

Gravely 022216

TIRE,REAR 23X8.50-12
(Superseded to 20928000)

$

$

Not available

13

Gravely 031424

ASSY, TIRE & WHEEL, 23X10.5-12
(Superseded to 07150100)

$

$

Not available

14

Gravely 011195

RIM,WELDMENT
(Superseded to 20067700)

$

$

Not available

15

Gravely 011194

TIRE,REAR 23X8.50-12
(Superseded to 20928000)

$

$

Not available

15

Gravely 021500

TIRE,SUP TER 23X8.50-12
(Superseded to 20326100)

$

$

Not available

15

Gravely 031278

TIRE, 23X10.50-12
(Superseded to 20928100)

$

$

Not available

16

Gravely 012744

BOLT, LUG .44-20X1.00 YWZC
(Superseded to 07051400)

Note: (SPECIAL)

$10.99

$

In Stock, only 4 left!

0

17

Gravely 187184

KEY-WDRF .25X1.38X.406 SAE127
(Superseded to 06609000)

$3.99

$

In Stock, only 4 left!

0

18

Gravely 040304

HUB,TAPERED 4-WHL
(Superseded to 08747100)

$

$

Not available

19

Gravely 131000

WSHR-FL-STL.812X2.00X.148YWZC
(Superseded to 06401201)

$4.99

$

In Stock, Qty 11

0

20

Gravely 456007

NUT-LK-NYL .75-10 YWZC
(Superseded to 06540800)

$6.99

$

Usually ships in 4-12 days

0
