44126 (1238-H) - Gravely 38" Lawn Tractor, 12hp Briggs & Stratton, Hydro Drive ATTACHMENT LIFT Parts Diagram

38" Lawn Tractor, 12hp Briggs & Stratton, Hydro Drive

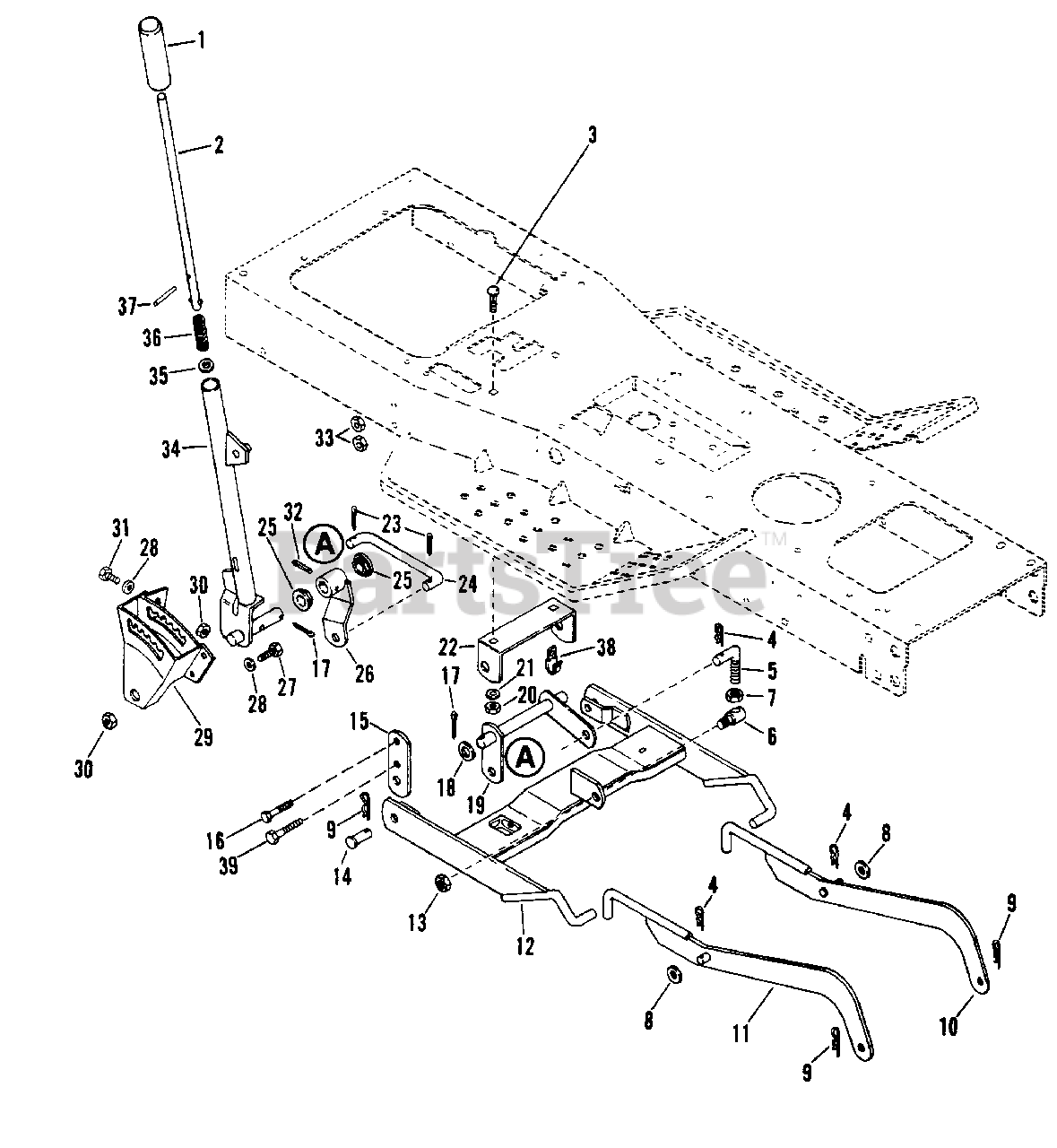

ATTACHMENT LIFT Parts Diagram

  • Title
1

Gravely 036045

GRIP
(Superseded to 07505300)

$

$

Not available

2

Gravely 036043

PLUNGER ROD
(Superseded to 03504700)

$

$

Not available

3

Gravely 126227

BLT-RDHDSQNK .38-16X.75 G5YZ
(Superseded to 06200312)

$1.99

$

In Stock, Qty 10

0

4

Gravely 036075

PIN-HAIR INT .08X.38X1.42 YWZC
(Superseded to 06700224)

$2.99

$

In Stock, only 2 left!

0

5

Gravely 036048

ADJUSTMENT LINK
(Superseded to 03532200)

$

$

Not available

6

Gravely 036074

ROD END
(Superseded to 03532100)

$

$

Not available

7

Gravely 120238

NUT-JAM .50-13 YWZC
(Superseded to 06500911)

$1.99

$

In Stock, Qty 20+

0

8

Gravely 120389

WSHR-FL-STL.50X1.25X.083 YWZC
(Superseded to 06441000)

$3.49

$

In Stock, Qty 11

0

9

Gravely 036566

PIN-HAIR INT .09X.188 PL
(Superseded to 06702900)

$2.49

$

Usually ships in 4-12 days

0

10

Gravely 036071

HANGER-LH
(Superseded to 03564000)

$

$

Not available

11

Gravely 044740

HANGER-RH
(Superseded to 03563900)

$

$

Not available

12

Gravely 036069

REAR HANGER
(Superseded to 03524100)

$

$

Not available

12

Gravely 040381

REAR HANGER
(Superseded to 03522300)

$

$

Not available

13

Gravely 414074

NUT-LK-CTR .50-13 YWZC
(Superseded to 06500827)

$4.99

$

In Stock, Qty 19

0

14

Gravely 036568

PIN,CLEV .50X1.25X1.02 YWZC
(Superseded to 06821600)

$3.99

$

In Stock, only 2 left!

0

15

Gravely 036078

HANGER BRACKET
(Superseded to 03588751)

$31.99

$

Usually ships in 4-12 days

0

16

Gravely 180120

BLT-HEX .38-16X.75 GR5 YWZC
(Superseded to 05901702)

$1.99

$

In Stock, Qty 14

0

17

Gravely 137204

PIN-CTR .12X1.50 EXTPRSQCT YZ
(Superseded to 06714300)

$2.49

$

Usually ships in 4-12 days

0

18

Gravely 423315

WSHR-FL-STL.812X1.50X.135YWZC
(Superseded to 06401140)

$1.99

$

In Stock, Qty 20+

0

19

Gravely 036094

CENTER LIFT LEVER
(Superseded to 03500900)

$

$

Not available

20

Gravely 120377

NUT-HEX .38-16 YWZC
(Superseded to 06500917)

$1.49

$

In Stock, Qty 20+

0

21

Gravely 120382

WSHR-LK .38X.094 REG YWZC
(Superseded to 06300116)

$1.49

$

In Stock, Qty 20+

0

22

Gravely 036093

CENTER LIFT BRACKET
(Superseded to 03500800)

$

$

Not available

23

Gravely 137185

PIN-CTR .12X1.00 EXTPRSQCT YZ
(Superseded to 06707100)

$0.99

$

In Stock, Qty 10

0

24

Gravely 036050

LIFT LINK
(Superseded to 03504900)

$

$

Not available

25

Gravely 036046

FLANGE BUSHING
(Superseded to 01212800)

$7.49

$

Usually ships in 4-12 days

0

26

Gravely 036047

LIFT ARM
(Superseded to 03504800)

$

$

Not available

27

Gravely 180081

BLT-HEX .31-18X1.25 GR5 YWZC
(Superseded to 05901803)

$2.99

$

In Stock, Qty 11

0

28

Gravely 120386

WSHR-FL-STL.312X.734X.065 YWZ
(Superseded to 06401124)

$1.49

$

In Stock, Qty 20+

0

29

Gravely 036040

LIFT QUADRANT
(Superseded to 03504600)

$

$

Not available

30

Gravely 413447

NUT-LK-CTR .31-18 YWZC
(Superseded to 06500826)

$1.99

$

In Stock, Qty 20+

0

31

Gravely 180077

BLT-HEX .31-18X.75 GR5 YWZC
(Superseded to 05901704)

$1.99

$

In Stock, Qty 20+

0

32

Gravely 036038

PIN-GRV .250X1.25 TP A
(Superseded to 05804000)

$

$

Not available

33

Gravely 413534

NUT-LK-CTR .38-16 YWZC
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

34

Gravely 036039

LIFT HANDLE
(Superseded to 03504500)

$

$

Not available

35

Gravely 120395

WSHR-FL-STL .469X.938X.065
(Superseded to 06429400)

$

$

Not available

36

Gravely 036041

SG-COMP .048X.59X2.06 WLD9
(Superseded to 08310400)

$

$

Not available

37

Gravely 455313

PIN-ROLL .250X1.75
(Superseded to 05803700)

$0.99

$

In Stock, Qty 5

0

38

Gravely 044715

J-CLAMP
(Superseded to 06916000)

$2.99

$

Usually ships in 4-12 days

0

39

Gravely 180122

BLT-HEX .38-16X1.00 GR5 YWZC
(Superseded to 05901711)

$1.99

$

In Stock, Qty 20+

0
