45161 (PM 50) - Gravely Pro-Master Zero-Turn Mower, 16hp Magnum (SN: 000101 & Above) MOWER FRAME Parts Diagram

Pro-Master Zero-Turn Mower, 16hp Magnum

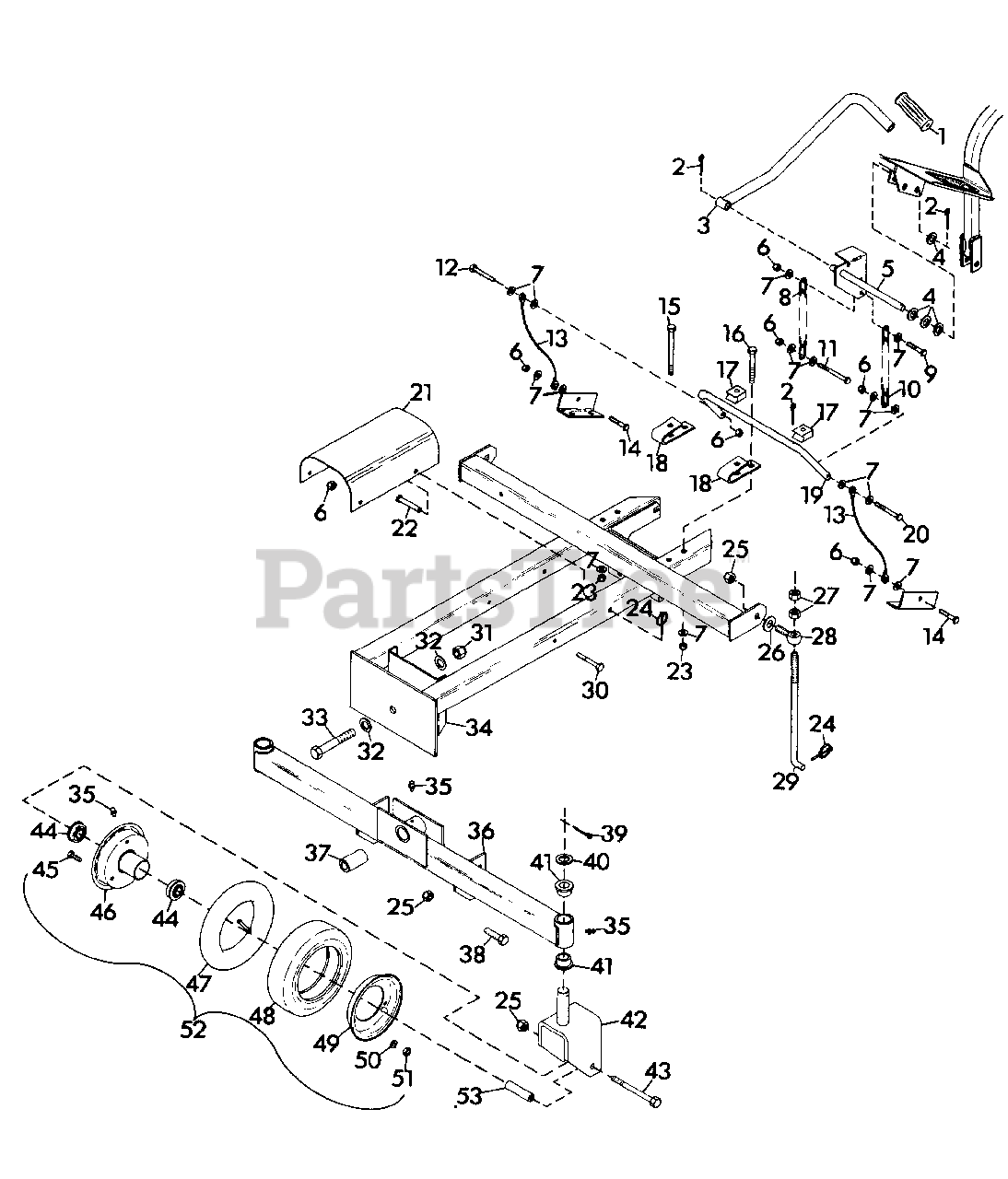

MOWER FRAME Parts Diagram

  • Title
1

Gravely 040272

GRIP
(Superseded to 07525200)

$

$

Not available

2

Gravely 120123

PIN, COTTER .12X1.25
(Superseded to 06700212)

$0.99

$

In Stock, Qty 8

0

3

Gravely 040270

WELDMENT, LIFT LEVER
(Superseded to 08934700)

$

$

Not available

4

Gravely 421879

WASHER, FLAT .656X1.250X.100
(Superseded to 06430300)

$3.99

$

Usually ships in 4-12 days

0

5

Gravely 037042

WELDMENT, LIFT BRACKET
(Superseded to 08924900)

$

$

Not available

6

Gravely 419455

NUT, LOCK 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

7

Gravely 120394

WASHER, FLAT .406X.812X.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

8

Gravely 037041

CHAIN, LIFT(8 LINKS)
(Superseded to 09031400)

Note: (8 LINKS)

$

$

Not available

9

Gravely 180081

BOLT, HEX 5/16-18X1.25
(Superseded to 05901803)

$2.49

$

In Stock, only 2 left!

0

10

Gravely 037908

CHAIN, LIFT(7 LINKS)
(Superseded to 09031500)

Note: (7 LINKS)

$

$

Not available

11

Gravely 180735

BOLT, HEX 5/16-18X3.25
(Superseded to 05971700)

$

$

Not available

12

Gravely 180085

BOLT, HEX 5/16-18X1.75
(Superseded to 05901804)

$2.99

$

In Stock, Qty 12

0

13

Gravely 034480

CABLE, LIFT
(Superseded to 06924200)

$

$

Not available

14

Gravely 180079

BOLT, HEX 5/16-18X1.00
(Superseded to 05901701)

$1.49

$

In Stock, Qty 11

0

15

Gravely 191163

BOLT, HEX 3/8-16X4.00
(Superseded to 05965400)

$3.99

$

In Stock, only 1 left!

0

16

Gravely 180138

BOLT, HEX 3/8-16X3.00
(Superseded to 05901814)

$3.49

$

In Stock, only 1 left!

0

17

Gravely 011260

STOP, NYLON
(Superseded to 07519500)

$9.99

$

In Stock, only 2 left!

0

18

Gravely 011264

BRACKET, AXLE SUPPORT
(Superseded to 03349000)

$16.99

$

Usually ships in 4-12 days

0

19

Gravely 037040

ARM, PIVOT
(Superseded to 09027900)

$

$

Not available

20

Gravely 180087

BOLT, HEX 5/16-18X2.00
(Superseded to 05901805)

$1.49

$

In Stock, Qty 15

0

21

Gravely 035012

GUARD, PTO SHAFT
(Superseded to 08537700)

$31.99

$

Usually ships in 4-12 days

0

22

Gravely 022113

PIN, CLEVIS
(Superseded to 06811100)

$

$

Not available

23

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

24

Gravely 023468

PIN, KLIK
(Superseded to 07014500)

$5.99

$

Usually ships in 4-12 days

0

25

Gravely 435507

NUT, LOCK 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

26

Gravely 120389

WASHER, FLAT .500X1.250X.083
(Superseded to 06441000)

$2.99

$

In Stock, Qty 16

0

27

Gravely 120238

NUT, JAM 1/2-13 HEX
(Superseded to 06500911)

$1.49

$

In Stock, Qty 20+

0

28

Gravely 035165

BOLT, EYE
(Superseded to 07015300)

$25.99

$

Usually ships in 4-12 days

0

29

Gravely 035690

ROD, HEIGHT ADJUSTMENT
(Superseded to 08599000)

$93.99

$

Usually ships in 4-12 days

0

30

Gravely 180091

BOLT, HEX 5/16-18X2.50
(Superseded to 05901912)

$2.99

$

In Stock, only 4 left!

0

31

Gravely 456007

NUT, LOCK 3/4-10
(Superseded to 06540800)

$5.99

$

In Stock, Qty 6

0

32

Gravely 035640

WASHER, FLAT .812X1.469X.130
(Superseded to 06427600)

$5.99

$

In Stock, only 1 left!

0

33

Gravely 271781

BOLT, HEX 3/4-10X4.50
(Superseded to 05968800)

$9.49

$

In Stock, only 1 left!

0

34

Gravely 044557

WELDMENT, MOWER FRAME
(Superseded to 08952100)

$

$

Not available

35

Gravely 411027

FITTING, LUBE 1/4-28
(Superseded to 07012600)

$

$

Not available

36

Gravely 037808

AXLE
(Superseded to 21244400)

$

$

Not available

37

Gravely 034920

TUBE, PIVOT
(Superseded to 08911800)

$

$

Not available

38

Gravely 180176

BOLT, HEX 1/2-13X1.375
(Superseded to 05935800)

$

$

Not available

39

Gravely 137253

PIN, COTTER .187X1.625
(Superseded to 06705800)

$2.99

$

Usually ships in 4-12 days

0

40

Gravely 019340

RACE, BEARING THRUST
(Superseded to 06435300)

$4.99

$

In Stock, Qty 6

0

41

Gravely 018355

BUSHING, PIVOT
(Superseded to 05520100)

$10.99

$

In Stock, Qty 20+

0

42

Gravely 037811

WELDMENT, CASTER FORK
(Superseded to 21244500)

$

$

Not available

43

Gravely 433163

BOLT, HEX 1/2-13X5.00
(Superseded to 05901905)

$4.99

$

In Stock, Qty 20+

0

44

Gravely 037823

BEARING, GAUGE WHEEL
(Superseded to 05408900)

$14.99

$

In Stock, Qty 9

0

45

Gravely 181635

BOLT, HEX 3/8-24X.75
(Superseded to 05962600)

$

$

Not available

46

Gravely 037825

WHEEL, HALF WITH HUB
(Superseded to 20637900)

$

$

Not available

47

Gravely 037826

TUBE, INNER
(Superseded to 20638000)

$43.99

$

In Stock, only 2 left!

0

48

Gravely 037827

TIRE, GAUGE WHEEL
(Superseded to 20638100)

$

$

Not available

49

Gravely 037824

WHEEL, HALF PLAIN
(Superseded to 20637800)

$

$

Not available

50

Gravely 131099

WASHER, LOCK 3/8 SP HEAVY
(Superseded to 06300120)

$2.49

$

In Stock, Qty 13

0

51

Gravely 120369

NUT, HEX 3/8-24
(Superseded to 06522900)

$2.49

$

In Stock, only 1 left!

0

52

Gravely 037797

WHEEL, GAUGE
(Superseded to 20636900)

$

$

Not available

53

Gravely 011950

BUSHING, WHEEL
(Superseded to 09023500)

$25.99

$

Usually ships in 4-12 days

0
