45790 - Gravely 60" Deck for Center Mount 4-Wheel Tractor MOWER DRIVE Parts Diagram

60" Deck for Center Mount 4-Wheel Tractor

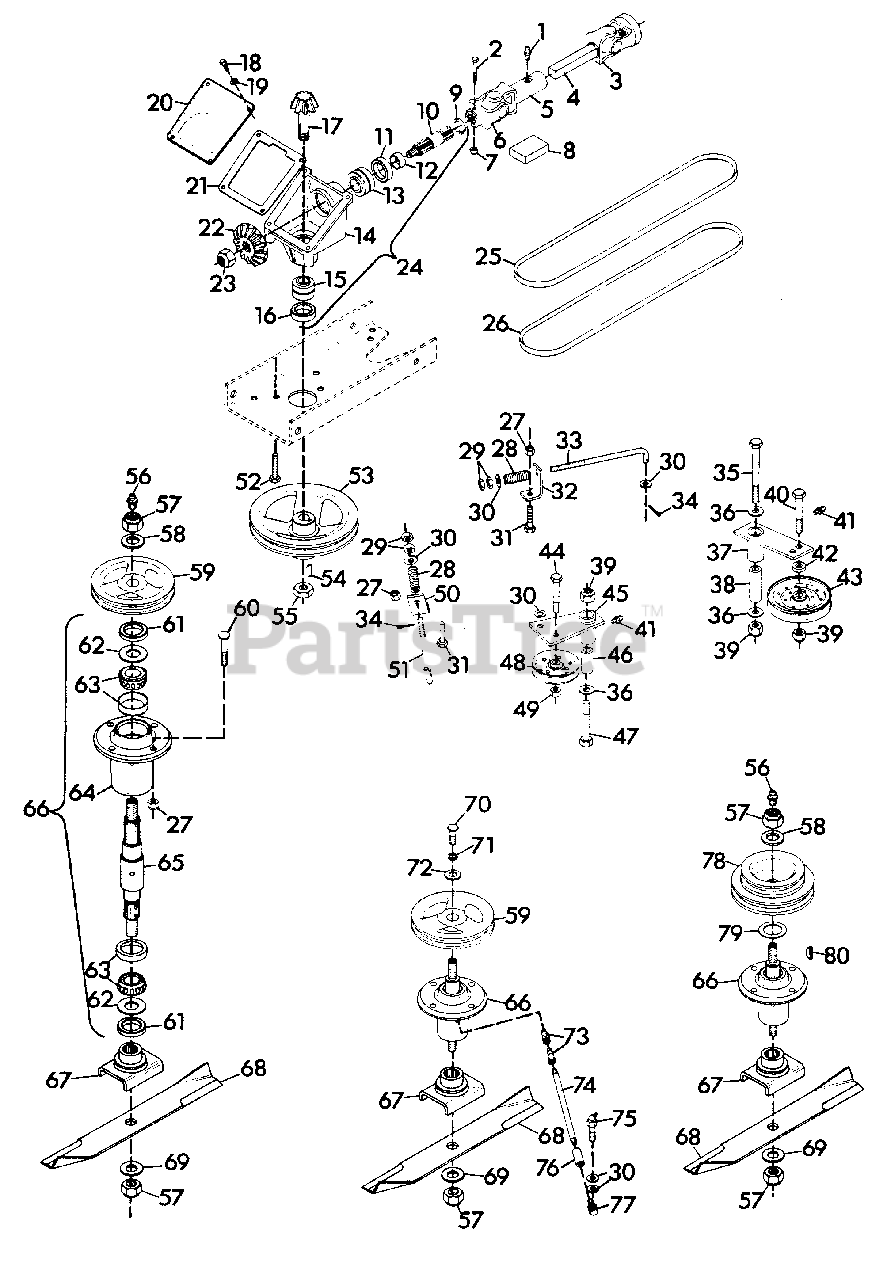

MOWER DRIVE Parts Diagram

  • Title
1

Gravely 411027

Fitting, Lube 1/4-28
(Superseded to 07012600)

$

$

Not available

2

Gravely 180046

Bolt, Hex 1/4-20x2.25
(Superseded to 05901636)

$2.49

$

Usually ships in 4-12 days

0

3

Gravely 045954

Yoke
(Superseded to 20823200)

$213.99

$

Usually ships in 4-12 days

0

4

Gravely 031389

Shaft, Prop. Sq. Bar
(Superseded to 08729300)

$625.99

$

Usually ships in 4-12 days

0

5

Gravely 031388

U-Joint, Female
(Superseded to 08700200)

$

$

Not available

$

$

Not available

7

Gravely 419454

Nut, Lock 1/4-20
(Superseded to 06500832)

$3.49

$

In Stock, only 1 left!

0

8

Gravely 024560

Kit, Repair U-Joint
(Superseded to 03155800)

$

$

Not available

8

Gravely 031828

Kit, Repair U-Joint
(Superseded to 08729700)

$86.99

$

Usually ships in 4-12 days

0

9

Gravely 014642

Ring, Retaining 1.000 Shaft
(Superseded to 05711600)

$9.49

$

Usually ships in 4-12 days

0

10

Gravely 031412

Shaft
(Superseded to 08729500)

$163.99

$

Usually ships in 4-12 days

0

11

Gravely 014646

Seal, Oil
(Superseded to 05613700)

$14.99

$

In Stock, only 3 left!

0

12

Gravely 014641

Spacer
(Superseded to 08700500)

$23.99

$

Usually ships in 4-12 days

0

13

Gravely 014640

Assembly, Bearing
(Superseded to 05419300)

$91.99

$

In Stock, only 1 left!

0

14

Gravely 014636

Casting, Gear Box
(Superseded to 08700400)

$298.99

$

Usually ships in 4-12 days

0

15

Gravely 014644

Assembly, Bearing
(Superseded to 05419400)

$105.99

$

Usually ships in 4-12 days

0

16

Gravely 014645

Seal, Oil
(Superseded to 05613600)

$15.99

$

In Stock, only 4 left!

0

17

Gravely 045588

Shaft, Gear Pinion
(Superseded to 08790400)

$363.99

$

Usually ships in 4-12 days

0

18

Gravely 180016

Bolt, Hex 1/4-20x.50
(Superseded to 05901705)

$0.99

$

In Stock, Qty 5

0

19

Gravely 120380

Washer, Lock 1/4 Reg.
(Superseded to 06401009)

$0.99

$

In Stock, Qty 16

0

20

Gravely 010982

Cover, Gear Housing
(Superseded to 08860500)

$43.99

$

Usually ships in 4-12 days

0

21

Gravely 011231

Gasket, Gear Housing
(Superseded to 08570100)

$5.99

$

In Stock, only 2 left!

0

22

Gravely 045587

Gear, Bevel
(Superseded to 08790300)

$240.99

$

Usually ships in 4-12 days

0

23

Gravely 456007

Nut, Lock 3/4-10
(Superseded to 06540800)

$5.99

$

In Stock, Qty 6

0

24

Gravely 031410

Assembly, Drive
(Superseded to 08570300)

$1066.99

$

Usually ships in 4-12 days

0

25

Gravely 031369

Belt, "A"
(Superseded to 07219600)

$74.99

$

In Stock, Qty 17

0

26

Gravely 031383

Belt, "B"
(Superseded to 07219700)

$57.99

$

In Stock, only 1 left!

0

27

Gravely 456004

Nut, Lock 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

28

Gravely 011779

Spring, Comp. 1x.78x338
(Superseded to 08327000)

$15.99

$

In Stock, Qty 5

0

29

Gravely 120369

Nut, Hex 3/8-24
(Superseded to 06522900)

$2.49

$

In Stock, only 1 left!

0

30

Gravely 120394

Washer, Flat .406x.812x.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

31

Gravely 180122

Bolt, Hex 3/8-16x1.00
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

32

Gravely 031346

Support, Spring "B"
(Superseded to 08905100)

$16.99

$

Usually ships in 4-12 days

0

33

Gravely 021111

Rod, Idler
(Superseded to 08598300)

$42.99

$

Usually ships in 4-12 days

0

34

Gravely 179252

Pin, Cotter .06x1.00
(Superseded to 06707500)

$0.99

$

In Stock, only 4 left!

0

35

Gravely 180193

Bolt, Hex 1/2-13x3.75
(Superseded to 05901703)

$5.99

$

In Stock, only 1 left!

0

36

Gravely 120389

Washer, Flat .500x1.250x.083
(Superseded to 06441000)

$2.99

$

In Stock, Qty 16

0

37

Gravely 031360

Weldment, Idler Pivot "B"
(Superseded to 08728500)

$

$

Not available

38

Gravely 031363

Spacer, .850x.546x2.50
(Superseded to 08826500)

$51.99

$

Usually ships in 4-12 days

0

39

Gravely 435507

Nut, Lock 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

40

Gravely 180181

Bolt, Hex 1/2-13x2.00
(Superseded to 05901929)

$3.49

$

Usually ships in 4-12 days

0

41

Gravely 014406

Fitting, Lube 1/4-28
(Superseded to 07012600)

$

$

Not available

42

Gravely 031368

Spacer, .516x.875x.300
(Superseded to 09036100)

$16.99

$

Usually ships in 4-12 days

0

43

Gravely 022063

Pulley, Flat Idler
(Superseded to 07316700)

$63.99

$

In Stock, only 4 left!

0

44

Gravely 180128

Bolt, Hex 3/8-16x1.75
(Superseded to 05901809)

$1.49

$

In Stock, only 3 left!

0

45

Gravely 031364

Weldment, Idler Pivot "A"
(Superseded to 08728700)

$11.99

$

Usually ships in 4-12 days

0

46

Gravely 031367

Spacer, .850x.546x2.18
(Superseded to 08827800)

$19.99

$

Usually ships in 4-12 days

0

47

Gravely 126803

Bolt, 1/2-13x3.50 Rd Hd Sq Nk
(Superseded to 06218500)

$5.99

$

In Stock, only 1 left!

0

48

Gravely 021060

Sheave, Idler
(Superseded to 07314800)

$31.99

$

In Stock, Qty 12

0

49

Gravely 413534

Nut, Lock 3/8-16
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

50

Gravely 031345

Support, Spring "A"
(Superseded to 08727900)

$3.49

$

Usually ships in 4-12 days

0

51

Gravely 021112

Rod, Idler
(Superseded to 03351200)

$

$

Not available

52

Gravely 180173

Bolt, Hex 1/2-13x1.00
(Superseded to 05901715)

$2.49

$

In Stock, Qty 7

0

53

Gravely 031382

Pulley, Gear Box
(Superseded to 08729100)

$271.99

$

Usually ships in 4-12 days

0

54

Gravely 431787

Key, Woodruff 3/16x5/8 No. 61
(Superseded to 06609300)

$2.99

$

In Stock, only 2 left!

0

55

Gravely 451539

Nut, Jam 3/4-10 Hex Heavy
(Superseded to 06537700)

$2.49

$

In Stock, Qty 20+

0

56

Gravely 411010

Fitting, Lube 1/8
(Superseded to 07012500)

$3.99

$

In Stock, Qty 5

0

57

Gravely 418692

Nut, Lock 5/8-11
(Superseded to 06540700)

$3.99

$

In Stock, Qty 20+

0

58

Gravely 033845

Washer, Flat .687x1.312x.122
(Superseded to 06427400)

$3.49

$

In Stock, only 2 left!

0

59

Gravely 031359

Pulley
(Superseded to 08895100)

$156.99

$

Usually ships in 4-12 days

0

60

Gravely 126406

Bolt, 3/8-16x1.375 Rd Hd Sq Nk
(Superseded to 06200416)

$3.99

$

In Stock, Qty 20+

0

61

Gravely 021211

Seal, Steel(Right and Center Spindles)
(Superseded to 08722600)

Note: (Right and Center Spindles)

$15.99

$

In Stock, Qty 11

0

61

Gravely 021211

Seal, Steel(Left Spindle)
(Superseded to 08722600)

Note: (Left Spindle)

$15.99

$

In Stock, Qty 11

0

62

Gravely 020743

Washer, Flat .975x1.970x.030(Right and Center Spindles)
(Superseded to 06426900)

Note: (Right and Center Spindles)

$3.99

$

In Stock, Qty 20+

0

62

Gravely 020743

Washer, Flat .975x1.970x.030(Left Spindle)
(Superseded to 06426900)

Note: (Left Spindle)

$3.99

$

In Stock, Qty 20+

0

63

Gravely 038199

Assembly, Bearing
(Superseded to 21245800)

$25.99

$

Usually ships in 4-12 days

0

64

Gravely 021215

Housing, Bearing(Left and Right Spindle)
(Superseded to 08722700)

Note: (Left and Right Spindle)

$134.99

$

Usually ships in 4-12 days

0

64

Gravely 021218

Housing, Bearing(Center Spindle)
(Superseded to 08722900)

Note: (Center Spindle)

$

$

Not available

65

Gravely 021216

Shaft, Spindle(Right Spindle)
(Superseded to 58802800)

Note: (Right Spindle)

$85.99

$

In Stock, only 4 left!

0

65

Gravely 031356

Shaft, Spindle(Center Spindle)
(Superseded to 08899900)

Note: (Center Spindle)

$137.99

$

Usually ships in 4-12 days

0

65

Gravely 034603

Shaft, Spindle(Left Spindle)
(Superseded to 58802900)

Note: (Left Spindle)

$125.99

$

In Stock, only 1 left!

0

66

Gravely 021306

Assembly, Spindle(Right Spindle)
(Superseded to 58803600)

Note: (Right Spindle)

$250.99

$

In Stock, only 2 left!

0

66

Gravely 035646

Assembly, Spindle(Center Spindle)
(Superseded to 58803700)

Note: (Center Spindle)

$355.99

$

Usually ships in 4-12 days

0

66

Gravely 034605

Assembly, Spindle(Left Spindle)
(Superseded to 58803600)

Note: (Left Spindle)

$250.99

$

In Stock, only 2 left!

0

67

Gravely 023026

Weldment, Blade Cradle
(Superseded to 08798300)

$124.99

$

Usually ships in 4-12 days

0

68

Gravely 025124

Blade
(Superseded to 08904600)

$34.99

$

In Stock, only 1 left!

0

69

Gravely 131016

Washer, Flat .656x1.312x.095
(Superseded to 06401118)

$2.49

$

In Stock, Qty 20+

0

70

Gravely 022065

Bolt, Hex Special 1/2-13x1.34
(Superseded to 08724300)

$27.99

$

Usually ships in 4-12 days

0

71

Gravely 120384

Washer, Lock 1/2 Reg.
(Superseded to 06300115)

$1.49

$

In Stock, Qty 19

0

72

Gravely 037842

Washer, Flat 1.38x.56 Hard
(Superseded to 06427800)

$

$

Not available

73

Gravely 144117

Elbow, Street 1/8-26(Center Spindle)
(Superseded to 07024800)

Note: (Center Spindle)

$13.99

$

Usually ships in 4-12 days

0

74

Gravely 031357

Nipple, Pipe 6.30
(Superseded to 08728400)

$19.99

$

Usually ships in 4-12 days

0

75

Gravely 273351

Fitting, Lube 65 Degree
(Superseded to 07025400)

$

$

Not available

76

Gravely 144067

Coupling, Pipe 1/8-27
(Superseded to 07024600)

$

$

Not available

77

Gravely 191759

Elbow, Adaptor 90 Degree
(Superseded to 07012300)

$17.99

$

Usually ships in 4-12 days

0

78

Gravely 035015

Pulley, Drive
(Superseded to 08736700)

$

$

Not available

79

Gravely 019340

Race, Bearing Thrust
(Superseded to 06435300)

$4.99

$

In Stock, Qty 6

0

80

Gravely 124553

Key, Woodruff .25x1.00 Hard #15
(Superseded to 06608900)

$3.99

$

In Stock, Qty 20+

0

Gravely 036799

Spring
(Superseded to 08738900)

$9.49

$

In Stock, only 1 left!

0

Gravely 036800

Collar, Locking
(Superseded to 08739000)

$25.99

$

Usually ships in 4-12 days

0

Gravely 036801

Ring, Snap
(Superseded to 08739100)

$14.99

$

Usually ships in 4-12 days

0

Gravely 145643

Ball, Detent
(Superseded to 05429800)

$3.49

$

Usually ships in 4-12 days

0
