45840 - Gravely Brake 4-Wheel Tractor WHEEL BRAKE KIT Parts Diagram

Brake 4-Wheel Tractor

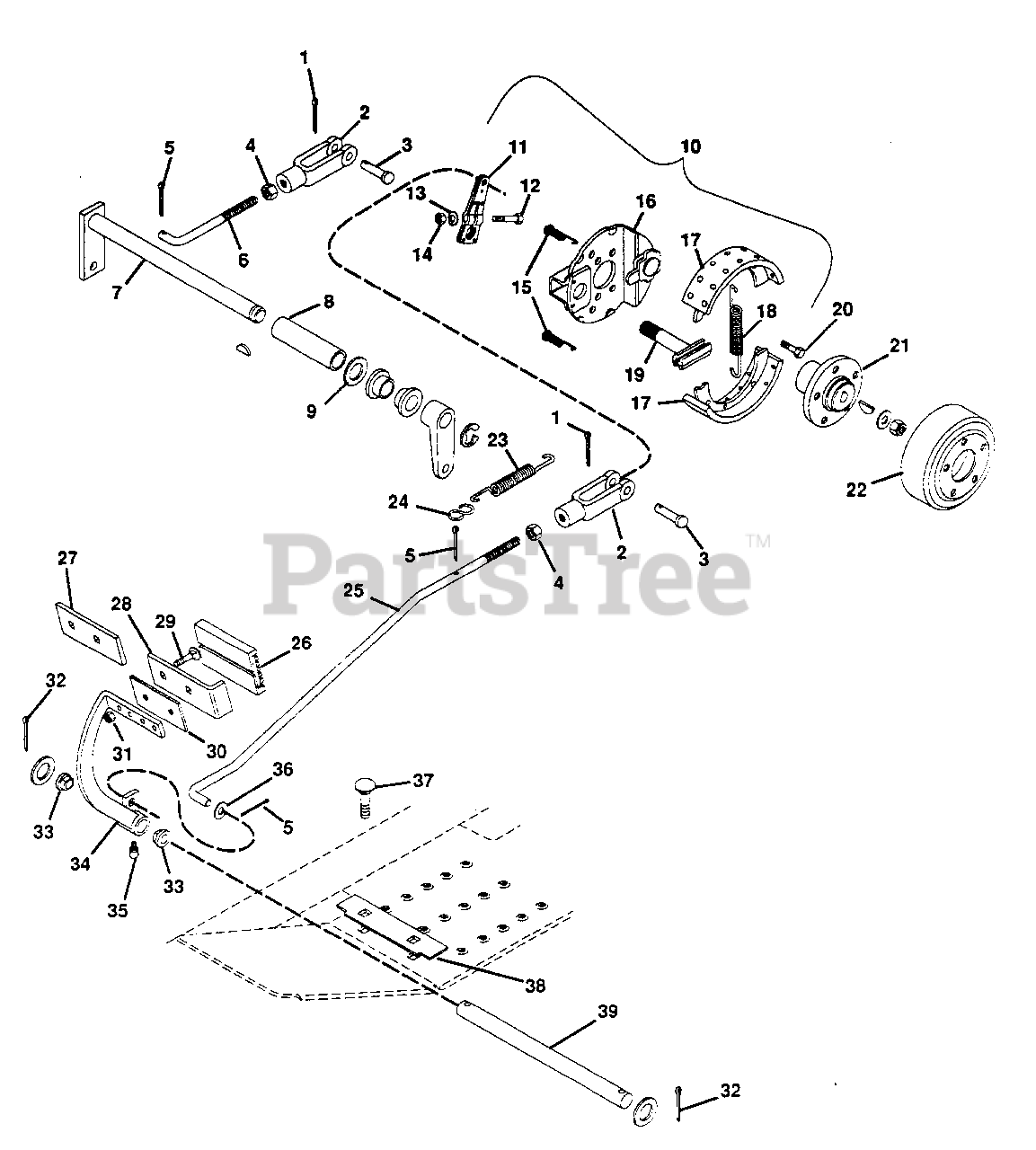

WHEEL BRAKE KIT Parts Diagram

  • Title
1

Gravely 121222

Pin, Cotter .09x.75
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

2

Gravely 018380

Clevis, 3/8-24 Adjustable
(Superseded to 08800400)

$11.99

$

In Stock, only 1 left!

0

3

Gravely 138078

Pin, Clevis .375x.948
(Superseded to 06811900)

$3.99

$

In Stock, Qty 5

0

4

Gravely 124925

Nut, Jam 3/8-24
(Superseded to 06500739)

$2.49

$

In Stock, Qty 5

0

5

Gravely 177923

Pin, Cotter .125x.75
(Superseded to 06707300)

$0.99

$

In Stock, Qty 9

0

6

Gravely 045265

Rod, Brake Control R.H.
(Superseded to 08656300)

$

$

Not available

7

Gravely 045630

Weldment, Brake Cross Shaft
(Superseded to 08769500)

$

$

Not available

8

Gravely 018223

Tube
(Superseded to 08706500)

$

$

Not available

9

Gravely 423315

Washer, Flat .813x1.37x.100
(Superseded to 06401140)

$1.49

$

In Stock, Qty 20+

0

10

Gravely 045705

Brake, 7x1.75 Mechanical
(Superseded to 08770200)

$

$

Not available

11

Gravely 023505

Arm, Cam Lever
(Superseded to 08529900)

$79.99

$

In Stock, only 1 left!

0

12

Gravely 181618

Bolt, Hex 5/16-24x1.75
(Superseded to 05902007)

$2.99

$

In Stock, Qty 11

0

13

Gravely 120214

Washer, Lock 5/16
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

14

Gravely 120368

Nut, Hex 5/16-24
(Superseded to 06522800)

$2.49

$

Usually ships in 4-12 days

0

15

Gravely 023509

Spring, Shoe Retaining
(Superseded to 08530300)

$34.99

$

In Stock, only 1 left!

0

16

Gravely 046231

Plate, Back
(Superseded to 21279100)

$

$

Not available

17

Gravely 023539

Shoe, Brake
(Superseded to 08530400)

$268.99

$

Usually ships in 4-12 days

0

18

Gravely 023508

Spring, Shoe Return
(Superseded to 08530200)

$21.99

$

Usually ships in 4-12 days

0

19

Gravely 023506

Cam, Brake
(Superseded to 08530000)

$271.99

$

In Stock, only 1 left!

0

20

Gravely 180192

Bolt, Hex 1/2-13x3.50
(Superseded to 05901937)

$4.99

$

In Stock, only 1 left!

0

21

Gravely 045611

Hub, Wheel Tapered(Brake)
(Superseded to 08769100)

Note: (Brake)

$

$

Not available

22

Gravely 044488

Drum, Brake
(Superseded to 08950800)

$

$

Not available

23

Gravely 011263

Spring, Ext. 5.5x.5x20 Rate
(Superseded to 08353300)

$14.99

$

In Stock, only 1 left!

0

24

Gravely 011329

Clip, Spring
(Superseded to 08657900)

$

$

Not available

25

Gravely 045264

Rod, Brake Control L.H.
(Superseded to 08656200)

$

$

Not available

26

Gravely 041944

Pad, Pedal
(Superseded to 00270100)

$3.49

$

In Stock, Qty 5

0

27

Gravely 045565

Pedal, Brake
(Superseded to 08969800)

$

$

Not available

28

Gravely 041923

Pedal, Brake

$

$

Not available

29

Gravely 126325

Bolt, Carriage 1/4-20x1.25
(Superseded to 06219700)

$3.99

$

Usually ships in 4-12 days

0

30

Gravely 041921

Plate, Brake
(Superseded to 08938300)

$

$

Not available

31

Gravely 419454

Nut, Lock 1/4-20
(Superseded to 06500832)

$3.49

$

In Stock, only 1 left!

0

32

Gravely 120123

Pin, Cotter .125x1.25
(Superseded to 06700212)

$0.99

$

In Stock, Qty 8

0

33

Gravely 026428

Bearing
(Superseded to 05430300)

$

$

Not available

34

Gravely 045260

Weldment, Brake Pedal L.H.
(Superseded to 08766300)

$

$

Not available

35

Gravely 411027

Fitting, Lube 1/4-28
(Superseded to 07012600)

$

$

Not available

36

Gravely 120394

Washer, Flat .406x.812x.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

37

Gravely 120915

Bolt, 3/8-16x1.00 Rd Hd Sq Nk

$

$

Not available

38

Gravely 045266

Strap, Brake Pedal Stop
(Superseded to 08766600)

$

$

Not available

39

Gravely 045263

Shaft, Brake Pedal Mntg
(Superseded to 08766500)

$

$

Not available
