47383 - Gravely Walk-Behind 2-Wheel Tractor, 12hp, 4-Speed, Electric Start Swiftamatic Differential - 4 Speed Parts Diagram

Walk-Behind 2-Wheel Tractor, 12hp, 4-Speed, Electric Start

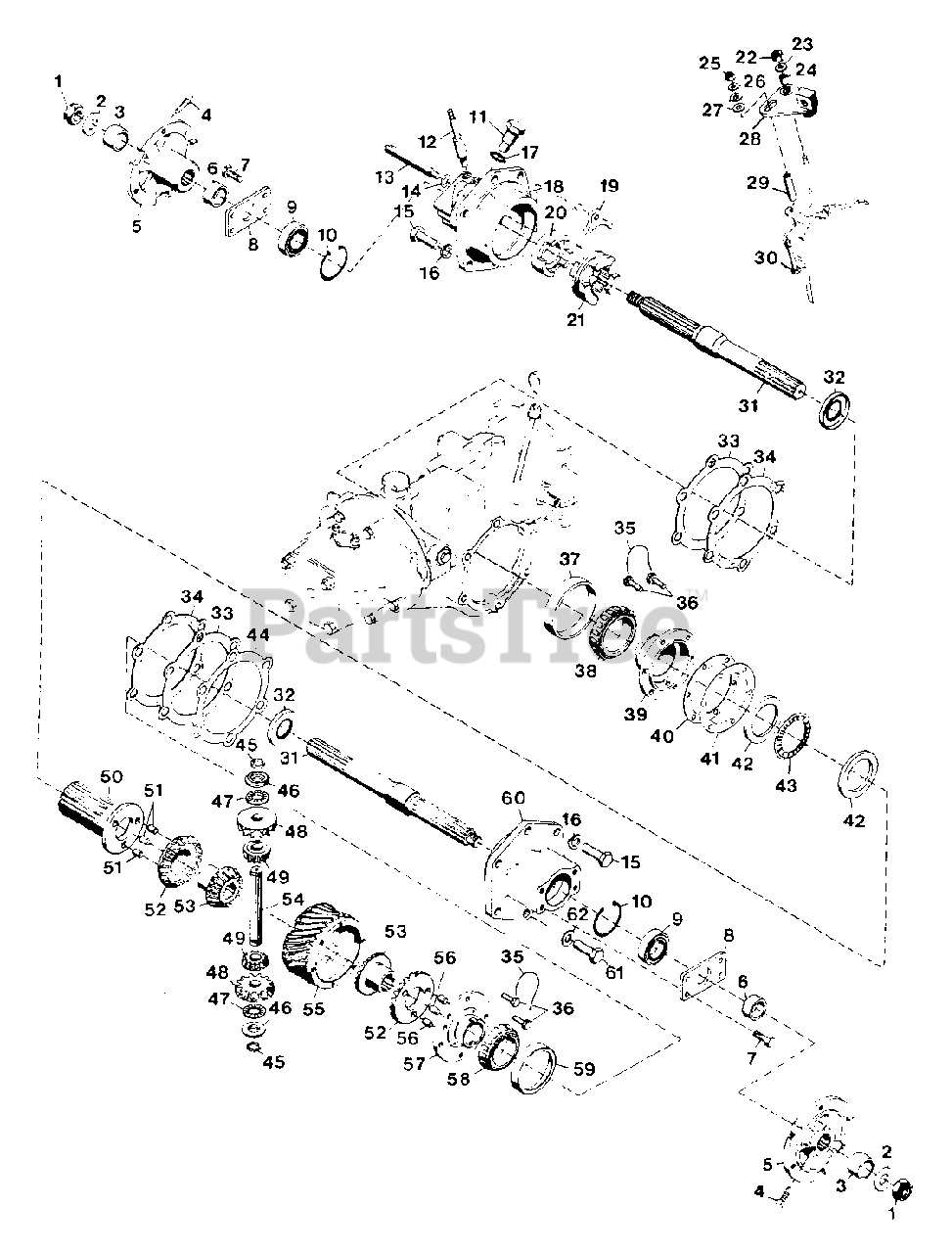

Swiftamatic Differential - 4 Speed Parts Diagram

  • Title
1

Gravely 022502

NUT-LK-JAM-NYL .75-10 YWZC
(Superseded to 06537900)

$17.99

$

Usually ships in 4-12 days

0

2

Gravely 131017

WSHR-FL-STL.812X1.50X.135YWZC
(Superseded to 06426000)

$1.99

$

In Stock, Qty 20+

0

3

Gravely 022512

BUSH.,S1.02X1.37X1.13 ST
(Superseded to 08525200)

$27.99

$

Usually ships in 4-12 days

0

4

Gravely 426913

SCR,SET 7/16-14X1 SQHCP
(Superseded to 21069400)

$

$

Not available

5

Gravely 022507

KIT, HEAVY DUTY HUB
(Superseded to 58501600)

$552.99

$

Usually ships in 4-12 days

0

6

Gravely 022501

SPACER 1.008X1.377X.509 ST
(Superseded to 08524600)

$

$

Not available

7

Gravely 180120

BLT-HEX .38-16X.75 GR5 YWZC
(Superseded to 05901702)

$1.99

$

In Stock, Qty 14

0

8

Gravely 022503

PLT,END
(Superseded to 08524800)

$

$

Not available

9

Gravely 032050

BRG-BALL 1.0X2.0X.56 (1641)
(Superseded to 05400722)

$19.99

$

In Stock, Qty 20+

0

10

Gravely 022497

RG-RTNG-INT 2.210X.062
(Superseded to 05714200)

$2.99

$

In Stock, only 2 left!

0

11

Gravely 006734

BLT-HEX .62-18X.493X1.25
(Superseded to 07013100)

$

$

Not available

12

Gravely 010505

PVT,STATIONARY
(Superseded to 08580800)

$64.99

$

Usually ships in 4-12 days

0

13

Gravely 006721

PIN,CLUTCH SLIDING
(Superseded to 08577900)

$71.99

$

Usually ships in 4-12 days

0

14

Gravely 006732

O=RING .437X.625X.093
(Superseded to 05618700)

$3.99

$

Usually ships in 4-12 days

0

15

Gravely 180173

BLT-HEX .50-13X1.00 GR5 YWZC
(Superseded to 05901715)

$2.99

$

In Stock, only 2 left!

0

16

Gravely 120384

WSHR-LK .50X.125 REG YWZC
(Superseded to 06300115)

$1.49

$

In Stock, Qty 20+

0

17

Gravely 012707

WSHR-NUT.63X.875X.062 CPR
(Superseded to 06306300)

$14.99

$

Usually ships in 4-12 days

0

18

Gravely 022494

HSG,AXLE, 2 SPEED
(Superseded to 08524100)

$

$

Not available

19

Gravely 006719

YOKE, SHIFTING
(Superseded to 08577800)

$36.99

$

Usually ships in 4-12 days

0

20

Gravely 011156

CLUTCH,STATIONARY
(Superseded to 08582300)

$

$

Not available

21

Gravely 011632

CLUTCH,SHIFTING
(Superseded to 08585200)

$

$

Not available

22

Gravely 419455

NUT-LK-NYL .312-18 YWZC
(Superseded to 06500820)

$1.49

$

In Stock, Qty 5

0

23

Gravely 120393

WSHR-FL-STL.344X.688X.065YWZC
(Superseded to 06401017)

$0.99

$

In Stock, Qty 20+

0

24

Gravely 006724

BSHG-SLV .377X.503X.88
(Superseded to 05518100)

$6.49

$

Usually ships in 4-12 days

0

25

Gravely 419454

NUT-LK-NYL .250-20 YWZC
(Superseded to 06500832)

$5.49

$

In Stock, Qty 12

0

26

Gravely 120392

WSHR-FL-STL.281X.62X.065 YWZC
(Superseded to 06401001)

$0.99

$

In Stock, Qty 20+

0

27

Gravely 120394

WSHR-FL-STL.406X.812X.065 YWZ
(Superseded to 06401013)

$1.49

$

In Stock, Qty 20+

0

28

Gravely 006723

WLDMT,ARM SHIFTER
(Superseded to 08578000)

$

$

Not available

29

Gravely 024382

BUSH,SLV .277X.375X1.37 ST
(Superseded to 08531000)

$40.99

$

Usually ships in 4-12 days

0

30

Gravely 024383

BLT-HEX .25-20X2.25 GR8 YWZC
(Superseded to 05901638)

$3.99

$

Usually ships in 4-12 days

0

31

Gravely 022493

AXLE,STRAIGHT
(Superseded to 08524000)

$

$

Not available

32

Gravely 022506

SEAL 1.188X2.000X.250
(Superseded to 05616400)

$22.99

$

In Stock, only 2 left!

0

33

Gravely 012596

SHIM, AXLE HOUSING .020

$

$

Not available

34

Gravely 012597

GSKT,AXLE HOUSING
(Superseded to 08556700)

$9.99

$

In Stock, Qty 8

0

35

Wire, Bolt

$

$

Not available

36

Gravely 018604

BLT-SPECIAL .31-18X.75
(Superseded to 07017800)

$

$

Not available

37

Gravely 012500

BRG-RACE 4.34X.741
(Superseded to 05428800)

$

$

Not available

38

Gravely 012501

BRG-CONE 2.69X.87
(Superseded to 05428900)

$

$

Not available

39

Gravely 022496

HSG,CLUTCH
(Superseded to 08524300)

$224.99

$

Usually ships in 4-12 days

0

40

Gravely 006740

SHIM,.020 CLUTCH WORM GR
(Superseded to 08584600)

$

$

Not available

41

Gravely 006739

SHIM,.005 CLUTCH WORM GR
(Superseded to 08583200)

$

$

Not available

42

Gravely 022500

WSHR-THRST 2.002X2.740X.031
(Superseded to 06433400)

$

$

Not available

43

Gravely 006743

BRG-N-THRST 2.0X2.74X.010
(Superseded to 05427000)

$

$

Not available

44

Gravely 012595

SHIM,AXLE HOUSING .005
(Superseded to 08589700)

$10.99

$

Usually ships in 4-12 days

0

45

Gravely 015733

RG-RTNG-INT .697X.93
(Superseded to 05712000)

$7.49

$

Usually ships in 4-12 days

0

46

Gravely 015734

BUSH.,F.761X1.24X1.24 ??
(Superseded to 08503900)

$

$

Not available

47

Gravely 006741

BRG-N THRST .754X1.24X.078
(Superseded to 05410400)

$13.99

$

In Stock, Qty 7

0

48

Gravely 006702

GR,DIFF SHFTG BEVEL
(Superseded to 08577400)

$

$

Not available

49

Gravely 006708

GR,SPIDER BEVEL
(Superseded to 08577600)

$

$

Not available

50

Gravely 022498

SHFTR,SPLINED PINNED
(Superseded to 08524400)

$

$

Not available

51

Gravely 034644

PIN-DWL .375X.375
(Superseded to 05807700)

$22.99

$

Usually ships in 4-12 days

0

52

Gravely 006703

GR,PINNED BEVEL
(Superseded to 08577500)

$

$

Not available

53

Gravely 006709

GR,DIFFERENTIAL BEVEL
(Superseded to 08577700)

$

$

Not available

54

Gravely 022499

PIN,SPIDER
(Superseded to 08524500)

$

$

Not available

55

Gravely 015729

GR,WORM 8 START
(Superseded to 08503800)

$

$

Not available

Gravely 015731

GR,6 START WORM
(Superseded to 21109600)

$

$

Not available

56

Gravely 006714

PIN-DWL .38X.500
(Superseded to 05809600)

$

$

Not available

57

Gravely 012126

HSG,PINNED
(Superseded to 08588300)

$

$

Not available

58

Gravely 012131

BRG-CONE ROLLER 50MMX21.5MM
(Superseded to 05428300)

$

$

Not available

59

Gravely 012130

BRG-CUP ROLLER 82MMX17MM TMKN
(Superseded to 05428200)

$

$

Not available

60

Gravely 022495

HSG,AXLE
(Superseded to 08524200)

$

$

Not available

61

Gravely 013624

BLT-HEX .50-13X1.312 GR5
(Superseded to 05941200)

$

$

Not available

62

Gravely 045280

SEAL-OIL DRAIN .563X1.250X.091
(Superseded to 06432900)

$2.99

$

In Stock, only 1 left!

0
