47510 (PM 300) - Gravely Pro-Master Zero-Turn Mower, 20hp ONAN (SN: 000101 & Above) PARKING BRAKE Parts Diagram

Pro-Master Zero-Turn Mower, 20hp ONAN

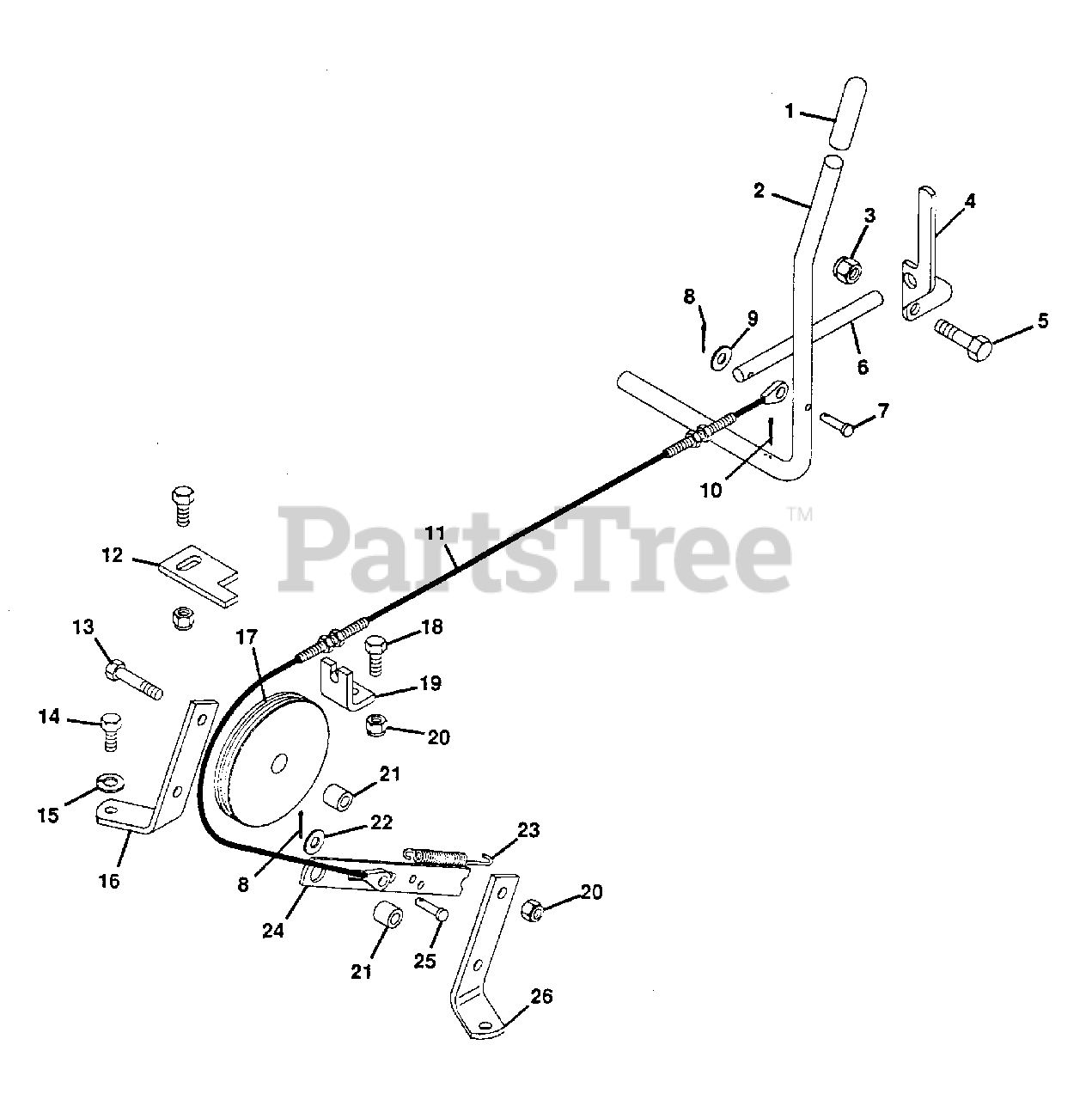

PARKING BRAKE Parts Diagram

  • Title
1

Gravely 024452

GRIP, HANDLE
(Superseded to 07522000)

$

$

Not available

2

Gravely 045174

LEVER, BRAKE
(Superseded to 08965253)

$31.99

$

Usually ships in 4-12 days

0

3

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

4

Gravely 020772

ARM, PARKING BRAKE LOCK
(Superseded to 08859800)

$

$

Not available

5

Gravely 180122

BOLT, HEX 3/8-16X1.00
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

6

Gravely 045910

ROD, BRAKE LOCK
(Superseded to 08972200)

$39.99

$

Usually ships in 4-12 days

0

7

Gravely 045981

PIN, CLEVIS
(Superseded to 06814600)

$3.99

$

In Stock, Qty 7

0

8

Gravely 121223

PIN, COTTER .06X.75
(Superseded to 06707500)

$0.99

$

In Stock, only 4 left!

0

9

Gravely 120386

WASHER, FLAT .312X.734X.065
(Superseded to 06401124)

$0.99

$

In Stock, Qty 10

0

10

Gravely 119120

PIN, COTTER .094X1.25
(Superseded to 06713400)

$0.99

$

Usually ships in 4-12 days

0

11

Gravely 045674

CABLE, EMERGENCY BRAKE
(Superseded to 21302500)

$75.99

$

Usually ships in 4-12 days

0

12

Gravely 047662

KEEPER
(Superseded to 21284600)

$

$

Not available

13

Gravely 180082

BOLT, HEX 5/16-18X1.375
(Superseded to 05934500)

$

$

Not available

14

Gravely 180077

BOLT, HEX 5/16-18X.75
(Superseded to 05901704)

$1.49

$

In Stock, Qty 20+

0

15

Gravely 120214

WASHER, LOCK 5/16 REG.
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

16

Gravely 045285

BRACKET, BRAKE PULLEY R.H.
(Superseded to 21274500)

$

$

Not available

17

Gravely 045286

PULLEY, CABLE
(Superseded to 21274600)

$

$

Not available

18

Gravely 180078

BOLT, HEX 5/16-18X.875
(Superseded to 05901801)

$2.49

$

Usually ships in 4-12 days

0

19

Gravely 045383

BRACKET, CABLE
(Superseded to 08968400)

$5.99

$

Usually ships in 4-12 days

0

20

Gravely 419455

NUT, LOCK 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

21

Gravely 045282

SPACER, .328X.50X.54
(Superseded to 21274200)

$

$

Not available

22

Gravely 120392

WASHER, FLAT .281X.625X.065
(Superseded to 06401001)

$0.99

$

In Stock, Qty 17

0

23

Gravely 045380

SPRING, EXTENSION
(Superseded to 08341300)

$

$

Not available

24

Gravely 045281

BAR, BRAKE
(Superseded to 21274100)

$

$

Not available

25

Gravely 045918

PIN, CLEVIS
(Superseded to 06700209)

$3.99

$

Usually ships in 4-12 days

0

26

Gravely 045284

BRACKET, BRAKE PULLEY L.H.
(Superseded to 21274400)

$

$

Not available
