49300 (30-H) - Gravely Pro-Master Zero-Turn Mower, 35hp Yanmar (SN: 000101 & Above) COOLING SYSTEM Parts Diagram

Pro-Master Zero-Turn Mower, 35hp Yanmar

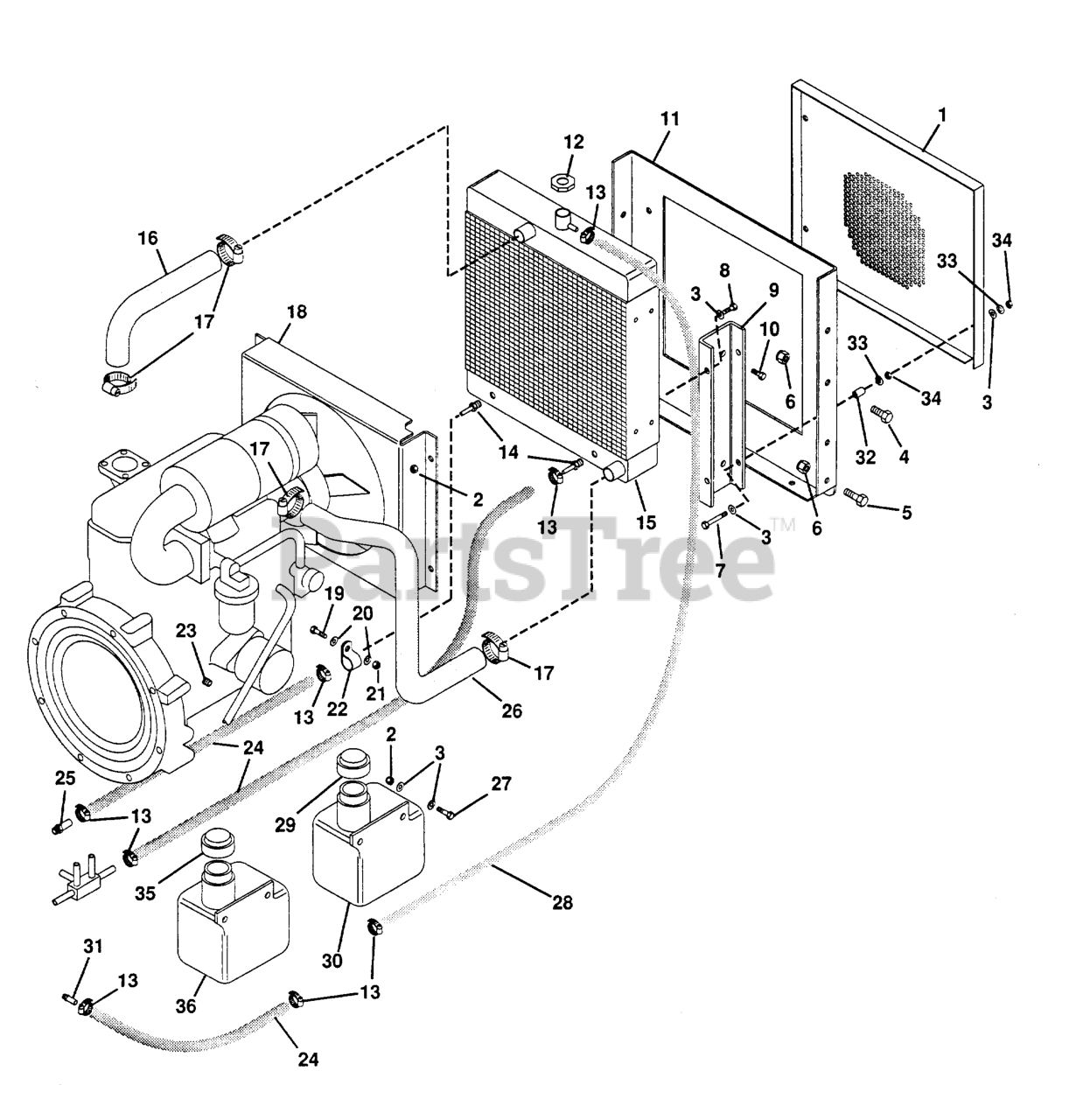

COOLING SYSTEM Parts Diagram

  • Title
1

Gravely 044520

Cover, Air
(Superseded to 09080800)

$25.99

$

Usually ships in 4-12 days

0

2

Gravely 419455

Nut, Lock 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

3

Gravely 120393

Washer, Flat .344x.688x.065
(Superseded to 06401017)

$0.99

$

In Stock, Qty 16

0

4

Gravely 180173

Bolt, Hex 1/2-13x1.00
(Superseded to 05901715)

$2.49

$

In Stock, Qty 7

0

5

Gravely 180177

Bolt, Hex 1/2-13x1.50
(Superseded to 05901631)

$3.99

$

In Stock, only 1 left!

0

6

Gravely 435507

Nut, Lock 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

7

Gravely 180087

Bolt, Hex 5/16-18x2.00
(Superseded to 05901805)

$1.49

$

In Stock, Qty 15

0

8

Gravely 180077

Bolt, Hex 5/16-18x.75
(Superseded to 05901704)

$1.49

$

In Stock, Qty 20+

0

9

Gravely 044497

Bracket, Radiator
(Superseded to 08951000)

$

$

Not available

10

Gravely 180073

Bolt, Hex 5/16-18x.50
(Superseded to 05901904)

$1.49

$

In Stock, Qty 15

0

11

Gravely 045212

Mount, Radiator
(Superseded to 08967000)

$

$

Not available

12

Gravely 046291

Cap, Radiator
(Superseded to 08977200)

$

$

Not available

13

Gravely 032045

Clamp, Hose
(Superseded to 06924300)

$6.99

$

Usually ships in 4-12 days

0

14

Gravely 049257

Adapter, #4404-6-6
(Superseded to 07020200)

$

$

Not available

15

Gravely 049256

Radiator, Flat Plate
(Superseded to 20935100)

$

$

Not available

16

Gravely 046328

Hose, Upper Radiator
(Superseded to 08993100)

$

$

Not available

17

Gravely 046365

Clamp, Hose
(Superseded to 06922200)

$5.99

$

Usually ships in 4-12 days

0

18

Gravely 046442

Cover, Fan
(Superseded to 09063500)

$74.99

$

Usually ships in 4-12 days

0

19

Gravely 180122

Bolt, Hex 3/8-16x1.00
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

20

Gravely 120394

Washer, Flat .406x.812x.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

21

Gravely 456004

Nut, Lock 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

22

Gravely 035313

Clamp, Nylon
(Superseded to 03334000)

$

$

Not available

23

Gravely 047774

Plug, PT 1/4
(Superseded to 08983900)

$

$

Not available

24

Gravely 035636

Hose, Hydraulic
(Superseded to 00921600)

$11.99

$

Usually ships in 4-12 days

0

25

Gravely 045227

Adapter, #4604-6-6
(Superseded to 07019600)

$

$

Not available

26

Gravely 046329

Hose, Lower Radiator
(Superseded to 08958500)

$

$

Not available

27

Gravely 180079

Bolt, Hex 5/16-18x1.00
(Superseded to 05901701)

$1.49

$

In Stock, Qty 11

0

28

Gravely 048544

Hose, 5/16 ID
(Superseded to 00922600)

$0.99

$

Usually ships in 4-12 days

0

29

Gravely 045243

Cap, 1-5/8 Vented(Black)
(Superseded to 08967800)

Note: (Black)

$

$

Not available

30

Gravely 044385

Tank, Plastic 1.5 Qt.
(Superseded to 09032400)

$

$

Not available

31

Gravely 022145

Connector, Hose
(Superseded to 08903600)

$

$

Not available

32

Gravely 038696

Stop, Chute
(Superseded to 05525700)

$7.49

$

In Stock, only 1 left!

0

33

Gravely 120214

Washer, Lock 5/16 Reg.
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

34

Gravely 120376

Nut, Hex 5/16-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

35

Gravely 049983

Cap, Non-Vented(White)
(Superseded to 07534200)

Note: (White)

$

$

Not available

36

Gravely 049984

Tank, Non-Vented
(Superseded to 09032700)

$39.99

$

Usually ships in 4-12 days

0

NS

Gravely 033926

Decal, Danger Hand
(Superseded to 05350300)

$31.99

$

Usually ships in 4-12 days

0
