51230 (910) - Lawn-Boy String Trimmer, Electric (SN: 009000001 - 009999999) (1989) MOTOR AND HOUSING ASSEMBLY Parts Diagram

String Trimmer, Electric

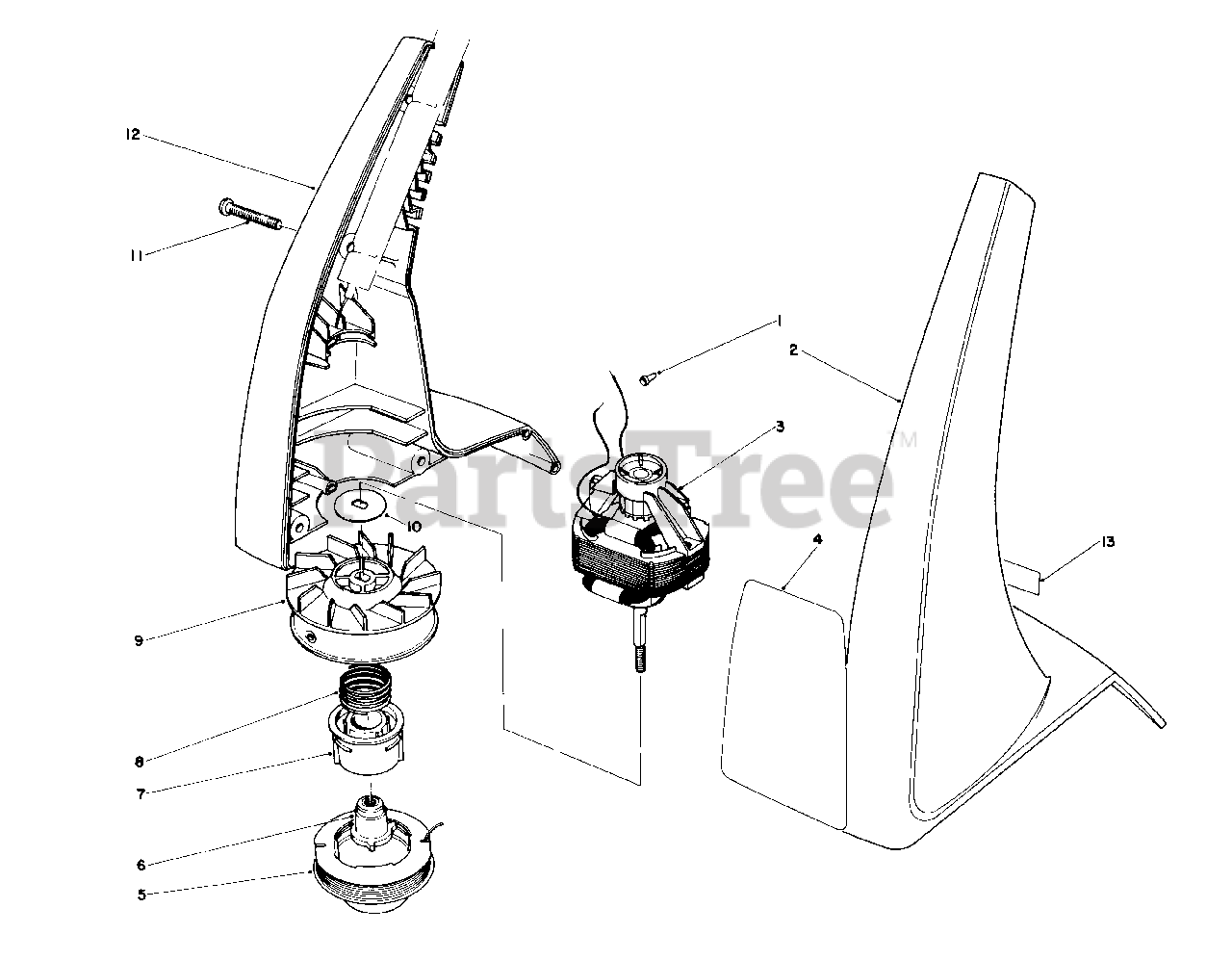

MOTOR AND HOUSING ASSEMBLY Parts Diagram

  • Title
1

Lawn-Boy 218-496

Connector-Wire

$

$

Not available

2

Lawn-Boy 34-9711

Housing-L.H.

$

$

Not available

$

$

Not available

$

$

Not available

5

Lawn-Boy 88075

Cutting Line-12' .05 Dia. (Prewound on Spool)

$4.92

$

In Stock, Qty 6

0

Lawn-Boy 34-9870

Spool-Empty

Note: Not Illustrated

$13.99

$

In Stock, only 1 left!

0

Lawn-Boy 88011

Cutting Line-30' .05 Dia. (in Coil)

Note: Not Illustrated

$

$

Not available

6

$15.99

$

Usually ships in 3-6 days

0

7

Lawn-Boy 29-8120

Core-Spool

$29.99

$

Usually ships in 3-6 days

0

8

Lawn-Boy 34-9860

Spring
(Superseded to 29-8230)

$8.99

$

In Stock, only 2 left!

0

9

Lawn-Boy 34-9850

Drum w/Eyelet

$

$

Not available

10

Lawn-Boy 34-9790

Washer-Motor

$

$

Not available

11

Lawn-Boy 32104-121

Screw
(Superseded to 94-4496)

$1.49

$

In Stock, Qty 20+

0

12

Lawn-Boy 34-9821

Housing-Assembly R.H. (Incl. Ref. #13 & 14)

$

$

Not available

13

Lawn-Boy 3296-36

Rivet

Note: Not Illustrated

$

$

Not available

14

Lawn-Boy 42-5790

Blade-Knife
(Superseded to 42-5920)

Note: Not Illustrated

$

$

Not available
