51595 - Toro 16" Hedge Trimmer, Cordless, 9.6V (SN: 099000001 - 099999999) (1999) HEDGE TRIMMER ASSEMBLY Parts Diagram

16" Hedge Trimmer, Cordless, 9.6V

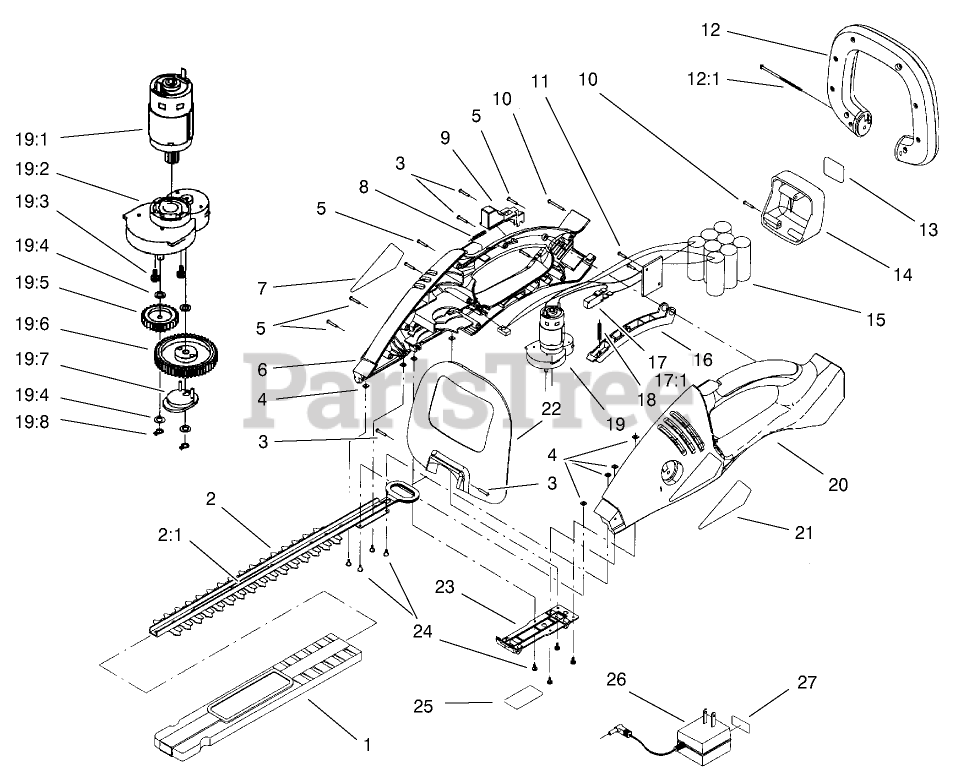

HEDGE TRIMMER ASSEMBLY Parts Diagram

  • Title
1

Toro 99-9851

PROTECTOR - BLADE, 16"

$

$

Not available

2

Toro 99-8834

BLADE ASM

$223.99

$

Usually ships in 3-6 days

0

2:1

Toro 99-8835

DECAL - SAFETY, BLADE

$

$

Not available

3

Toro 99-9866

Screw-PPH

$

$

Not available

4

Toro 99-8803

NUT - SQUARE

$4.99

$

Usually ships in 3-6 days

0

5

Toro 99-8804

SCREW - PPH

$

$

Not available

6

Toro 99-8840

Housing-Cover

$

$

Not available

7

Toro 99-8841

Decal-Housing, Cover

$11.99

$

Usually ships in 3-6 days

0

8

Toro 99-8807

SPRING - BUTTON, SAFETY

$

$

Not available

9

Toro 99-8808

BUTTON - SAFETY

$

$

Not available

10

Toro 99-8809

SCREW - PPH

$

$

Not available

11

Toro 99-8842

Screw-PPH

$

$

Not available

12

Toro 99-8811

SAFETY HANDLE ASM

$

$

Not available

12:1

Toro 99-8810

SCREW - PPH

$

$

Not available

13

Toro 99-8812

DECAL - COVER, BATTERY

$

$

Not available

14

Toro 99-8813

COVER - BATTERY

$

$

Not available

15

Toro 99-8843

BATTERY ASM

$

$

Not available

16

Toro 99-8844

Button-On/Off

$

$

Currently unavailable

17

Toro 99-8845

HARNESS - WIRE ASM

$

$

Not available

17:1

Toro 99-8816

Switch-On/Off
(Superseded to 99-8817)

$

$

Not available

18

Toro 99-8818

SPRING - BUTTON, ON/OFF

$

$

Not available

19

Toro 99-8846

MOTOR AND GEAR TRAIN ASM

$268.99

$

Usually ships in 3-6 days

0

19:1

Toro 99-8847

MOTOR ASM

$172.99

$

Usually ships in 3-6 days

0

19:2

Toro 99-8821

HOUSING - GEAR ASM

$18.99

$

Usually ships in 3-6 days

0

19:3

Toro 99-8822

SCREW - PPH

$

$

Not available

19:4

Toro 99-8823

WASHER - FLAT

$

$

Not available

19:5

Toro 99-8824

Gear-Center

$

$

Not available

19:6

Toro 99-8825

GEAR - FINAL

$65.99

$

Usually ships in 3-6 days

0

19:7

$19.99

$

Usually ships in 3-6 days

0

19:8

Toro 99-8827

RING - RETAINING, EXTERNAL

$

$

Not available

20

Toro 99-8848

Housing-Support

$

$

Not available

21

Toro 99-8849

Decal-Housing, Support

$

$

Not available

22

Toro 99-8830

GUARD - HAND

$

$

Not available

23

Toro 99-8831

COVER - BOTTOM

$

$

Not available

24

Toro 99-8822

SCREW - PPH

$

$

Not available

25

Toro 99-9850

Decal-Model/Warning

$

$

Currently unavailable

26

Toro 99-8800

CHARGER

$

$

Not available

27

Toro 99-9853

Decal-Warning

$

$

Not available
