51596 - Toro 18" Hedge Trimmer, Cordless, 14.4V (SN: 099000001 - 099999999) (1999) HEDGE TRIMMER ASSEMBLY Parts Diagram

18" Hedge Trimmer, Cordless, 14.4V

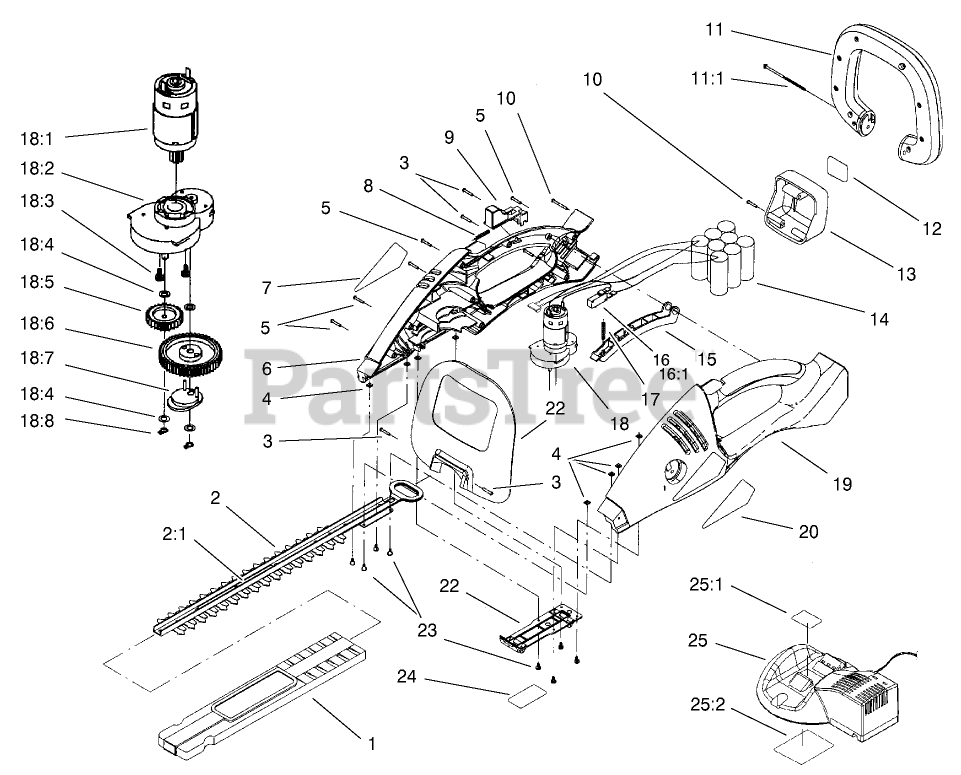

HEDGE TRIMMER ASSEMBLY Parts Diagram

  • Title
1

Toro 99-9854

PROTECTOR - BLADE, 18"

$

$

Not available

2

Toro 99-9855

BLADE ASM

$267.99

$

Usually ships in 3-6 days

0

2:1

Toro 99-8835

DECAL - SAFETY, BLADE

$

$

Not available

3

Toro 99-9866

Screw-PPH

$

$

Not available

4

Toro 99-8803

NUT - SQUARE

$4.99

$

Usually ships in 3-6 days

0

5

Toro 99-8804

SCREW - PPH

$

$

Not available

6

Toro 99-9856

Housing-Cover

$51.99

$

Usually ships in 3-6 days

0

7

Toro 99-9857

Decal-Housing, Cover

$8.49

$

Usually ships in 3-6 days

0

8

Toro 99-8807

SPRING - BUTTON, SAFETY

$

$

Not available

9

Toro 99-8808

BUTTON - SAFETY

$

$

Not available

10

Toro 99-8809

SCREW - PPH

$

$

Not available

11

Toro 99-8811

SAFETY HANDLE ASM

$

$

Not available

11:1

Toro 99-8810

SCREW - PPH

$

$

Not available

12

Toro 99-8812

DECAL - COVER, BATTERY

$

$

Not available

13

Toro 99-9858

Cover-Battery

$

$

Currently unavailable

14

Toro 99-9859

BATTERY ASM

$143.99

$

In Stock, only 1 left!

0

15

Toro 99-8815

BUTTON - ON/OFF

$

$

Not available

16

Toro 99-9860

HARNESS - WIRE ASM

$

$

Not available

16:1

Toro 99-8816

Switch-On/Off
(Superseded to 99-8817)

$

$

Not available

17

Toro 99-8818

SPRING - BUTTON, ON/OFF

$

$

Not available

18

Toro 99-9861

MOTOR AND GEAR TRAIN ASM

$

$

Not available

18:1

Toro 99-9862

MOTOR ASM

$

$

Not available

18:2

Toro 99-8821

HOUSING - GEAR ASM

$18.99

$

Usually ships in 3-6 days

0

18:3

Toro 99-8822

SCREW - PPH

$

$

Not available

18:4

Toro 99-8823

WASHER - FLAT

$

$

Not available

18:5

Toro 99-8824

Gear-Center

$

$

Not available

18:6

Toro 99-8825

GEAR - FINAL

$65.99

$

Usually ships in 3-6 days

0

18:7

$19.99

$

Usually ships in 3-6 days

0

18:8

Toro 99-8827

RING - RETAINING, EXTERNAL

$

$

Not available

19

Toro 99-9863

Housing-Support

$51.99

$

Usually ships in 3-6 days

0

20

Toro 99-9864

Decal-Housing, Support

$

$

Not available

21

Toro 99-8830

GUARD - HAND

$

$

Not available

22

Toro 99-8831

COVER - BOTTOM

$

$

Not available

23

Toro 99-8822

SCREW - PPH

$

$

Not available

24

Toro 99-9865

Decal-Model/Warning

$

$

Currently unavailable

25

Toro 99-8802

CHARGER ASM

$

$

Not available

25:1

Toro 99-9868

Decal-Warning

$

$

Not available

25:2

Toro 99-9867

Decal-Nameplate, Charger

$

$

Not available
