51970 - Toro String Trimmer (SN: 250000001 - 999999999) Lower Boom / Spool Assembly Parts Diagram

String Trimmer

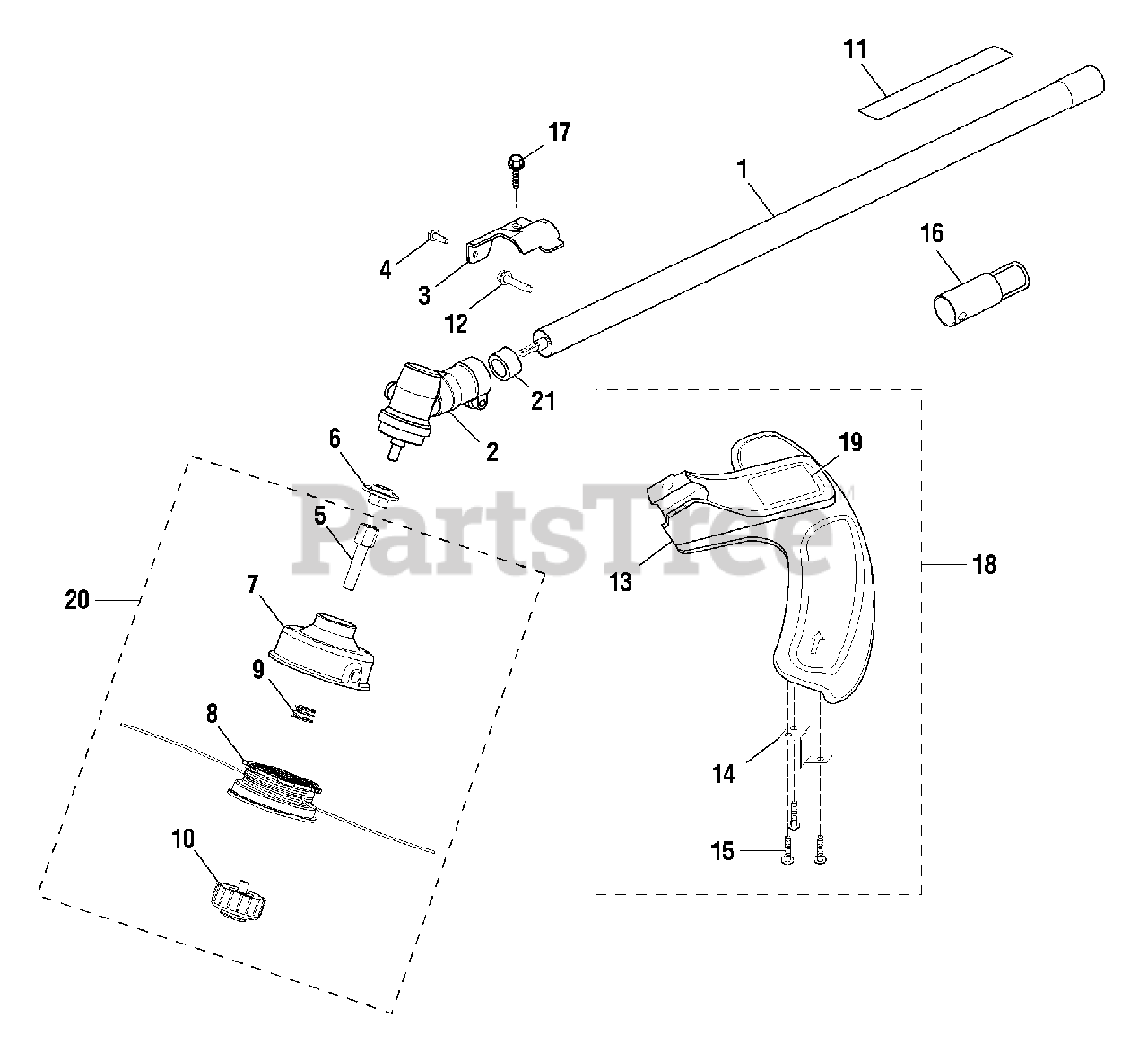

Lower Boom / Spool Assembly Parts Diagram

  • Title
1

Homelite 985570001

STRAIGHT SHAFT ASSEMBLY
(Superseded to 985572003)

$

$

Not available

2

Homelite 984244001

GEAR CASE ASSEMBLY
(Superseded to 308210009)

$28.99

$

Usually ships in 3-7 days

0

3

Homelite PS04420

GRASS DEFLECTOR CLAMP

$2.99

$

In Stock, only 2 left!

0

4

Homelite 983774003

SCREW (#10-24 X 5/8 in. HEX WASHER HD.)

$1.49

$

In Stock, only 1 left!

0

5

Homelite PS04438

TRIMMER HEAD SHAFT ADAPTOR
(Superseded to 678019002)

$2.49

$

In Stock, only 3 left!

0

6

Homelite 984931001

FLANGED WASHER
(Superseded to 678011002)

$

$

Not available

7

Homelite A98231A

TRIMMER HEAD
(Superseded to 099068001005)

$

$

Not available

8

Homelite 984238001

SPOOL WITH LINE (.095)
(Superseded to 308044003)

$

$

Not available

9

Homelite 06713

COMPRESSION SPRING

$1.49

$

In Stock, only 2 left!

0

10

Homelite A97910A

RETAINING CAP, LEFT-HANDED THREAD
(Superseded to 308042003)

$1.49

$

Usually ships in 3-7 days

0

11

Homelite 984032001

WARNING LABEL

$1.49

$

Usually ships in 3-7 days

0

$1.49

$

Usually ships in 3-7 days

0

13

Homelite 984099001

GRASS DEFLECTOR
(Superseded to 308473001)

$

$

Not available

14

Homelite PS04379

LINE CUTTING BLADE

$

$

Not available

15

$

$

Not available

16

Homelite PS02155

HANGER CAP
(Superseded to 518019004)

$1.49

$

In Stock, Qty 6

0

17

Homelite 983379078

SCREW (#1/4-20 X 1-1/4 in. HEX WASHER HD.)

$

$

Not available

18

Homelite 984443003

GRASS DEFLECTOR ASSEMBLY
(Superseded to 308473004)

$6.99

$

Usually ships in 3-7 days

0

19

Homelite 983649001

GRASS DEFLECTOR LABEL

$1.49

$

Usually ships in 3-7 days

0

20

Homelite 983797001

TRIMMER HEAD ASSEMBLY
(Superseded to 000998265)

$60.99

$

In Stock, only 1 left!

0

21

Homelite 985625001

SPACER
(Superseded to 518367001)

$1.49

$

In Stock, Qty 5

0
