520 E (317E262-100) - Cub Cadet 20" Snow Thrower Engine (1997) Starter Electric Parts Diagram

20" Snow Thrower Engine

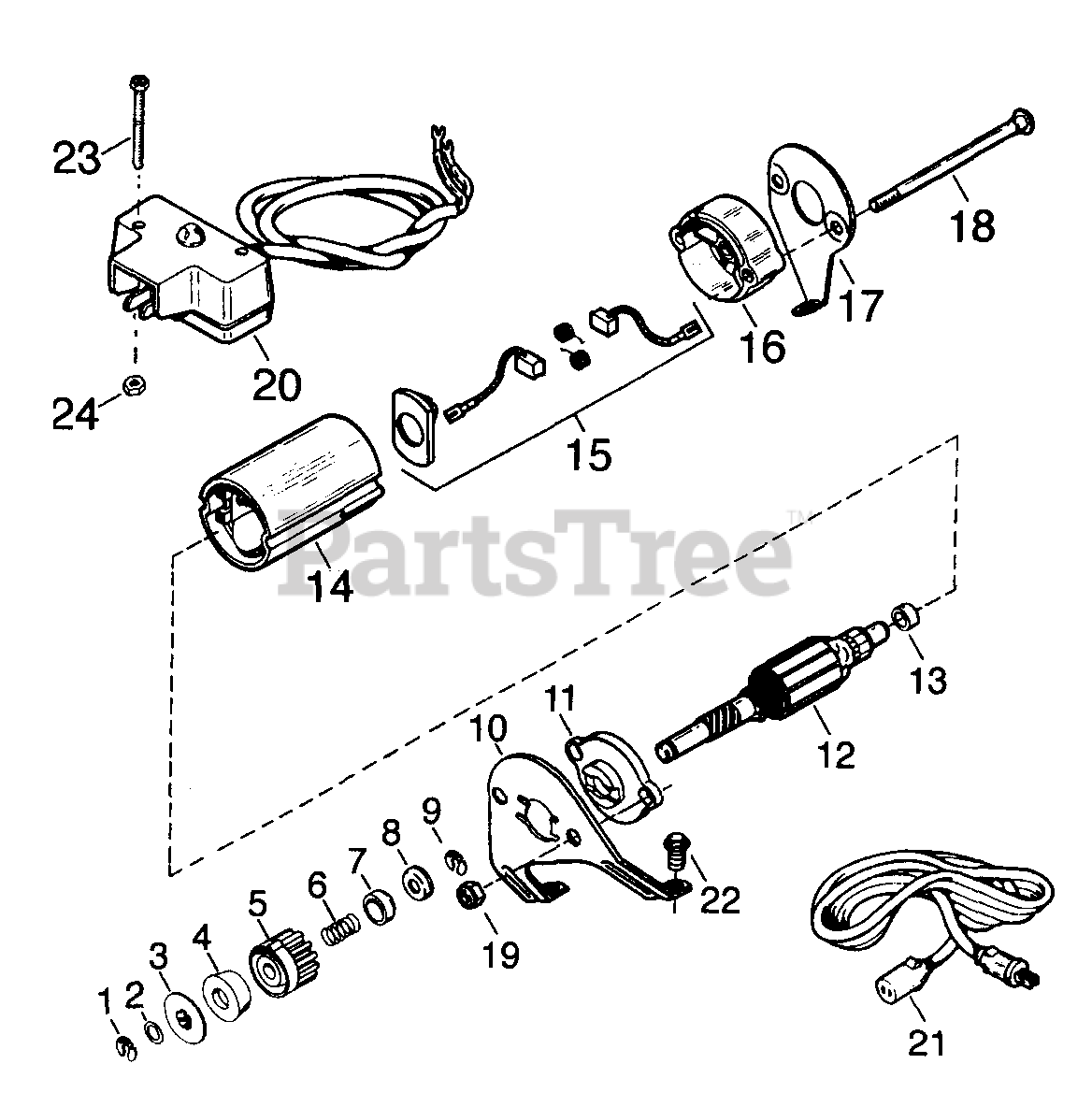

Starter Electric Parts Diagram

  • Title
1

Cub Cadet TC-34952

Retainer Ring

$3.99

$

In Stock, Qty 8

0

2

Cub Cadet TC-590608

Dust Washer

$1.99

$

In Stock, only 4 left!

0

3

Cub Cadet TC-34953

Pinion Driver

$16.99

$

In Stock, Qty 5

0

4

Cub Cadet TC-590644

Anti-drift Spring

$10.99

$

In Stock, only 1 left!

0

$24.99

$

Usually ships in 3-12 days

0

6

Cub Cadet TC-590654

Anti-drift Spring

$3.99

$

In Stock, Qty 6

0

7

Cub Cadet TC-34950

Spring Retainer

$3.99

$

In Stock, only 3 left!

0

8

Cub Cadet TC-34951

Cup Washer

$

$

Not available

9

Cub Cadet TC-34955

Retainer Ring

$1.99

$

In Stock, only 4 left!

0

10

Cub Cadet TC-590674

Drive End Mounting Bracket

$34.99

$

Usually ships in 3-12 days

0

11

Cub Cadet TC-590675

Drive End Cap Assy

$

$

Not available

12

$

$

Not available

13

Cub Cadet TC-590677

Thrust Spacer

$5.99

$

Usually ships in 3-12 days

0

14

Cub Cadet TC-590659

Housing Assy

$

$

Not available

15

Cub Cadet TC-590587

Brush & Spring Card Assy

$

$

Not available

16

Cub Cadet TC-590660

Commutator End Cap Assy

$14.99

$

Usually ships in 3-12 days

0

17

Cub Cadet TC-590661

Commutator End Mounting Bracket

$27.99

$

Usually ships in 3-12 days

0

18

$3.99

$

Usually ships in 3-12 days

0

19

$

$

Not available

20

Cub Cadet TC-590663A

Switch Box & Lead Assy

$147.99

$

Usually ships in 3-12 days

0

21

Cub Cadet TC-32450B

Extension Cord
(Superseded to 929-0071B)

$22.99

$

Usually ships in 3-6 days

0

22

Cub Cadet TC-30063

Screw, Torx T-30, 1/4-20 x 1/2"

$1.99

$

In Stock, Qty 20+

0

23

Cub Cadet TC-650819

Screw, 6-32 x 2-1/2"

$1.99

$

In Stock, only 3 left!

0

24

Cub Cadet TC-650742

Nut Washer Assy

$1.99

$

In Stock, only 2 left!

0
