52070 - Toro Mow & Feed Fertilizer Spreader (SN: 049000001 - 049999999) (1994) WHEEL ASSEMBLY Parts Diagram

Mow & Feed Fertilizer Spreader

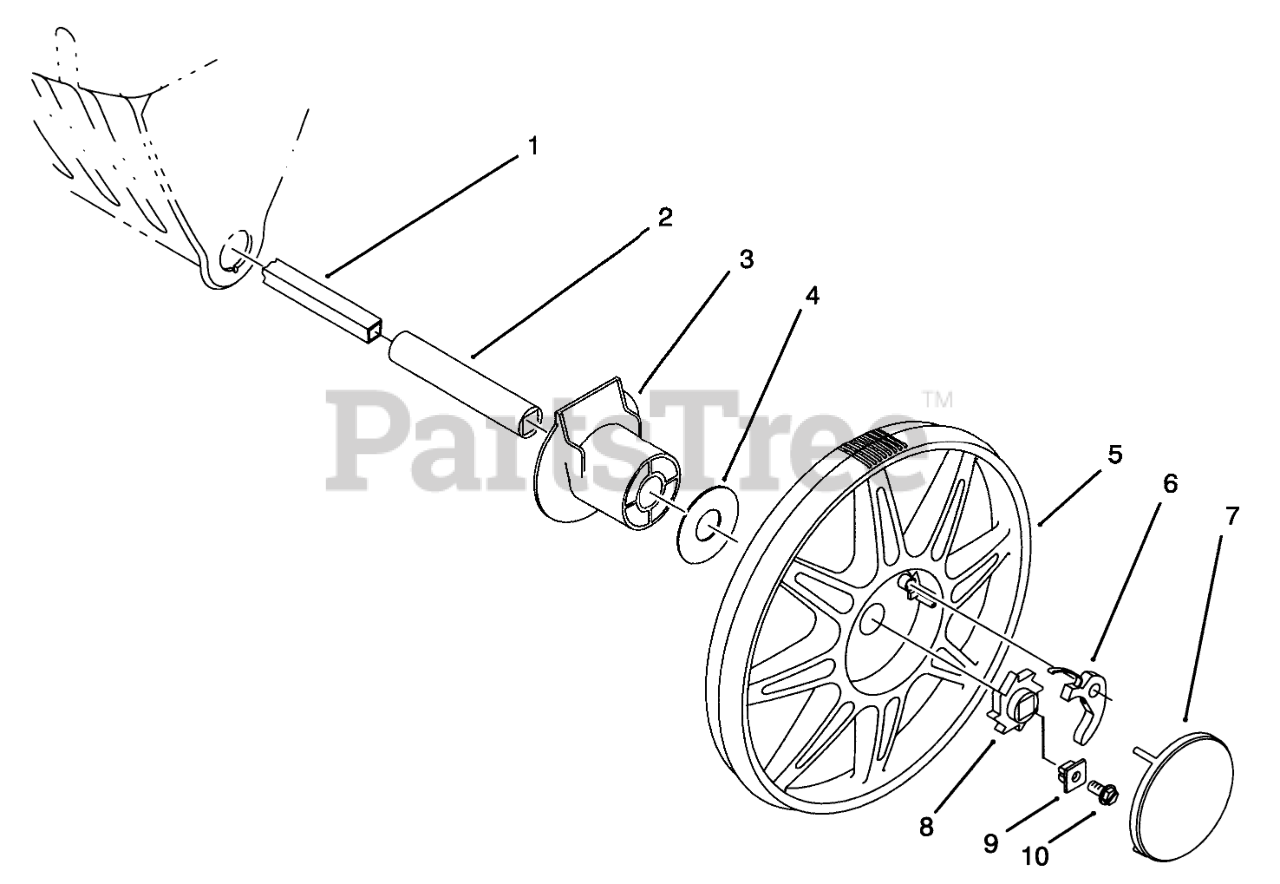

WHEEL ASSEMBLY Parts Diagram

  • Title
1

$

$

Not available

2

Toro 92-8039

BUSHING - AXLE

Note: 16-6999-Loose Parts 11"x18" Bag

$

$

Not available

3

Toro 92-8033

Support-Axle

Note: 16-6999-Loose Parts 11"x18" Bag

$

$

Not available

4

Toro 252-80

WASHER-THRUST

Note: 16-6989-Loose Parts 5"x7" Bag

$8.99

$

In Stock, only 4 left!

0

5

Toro 92-6527

Tire & Wheel Assembly

$

$

Not available

6

Toro 92-8036

Pawl-Wheel Clutch

$

$

Not available

7

Toro 92-7678

Cap-Wheel

Note: 16-6999-Loose Parts 11"x18" Bag

$

$

Not available

8

Toro 92-8035

Gear-Wheel Clutch, R.H.

Note: 16-6989-Loose Parts 5"x7" Bag

$

$

Not available

9

Toro 2-8034

Gear-Wheel Clutch, L.H.

Note: Not illustrated

$

$

Currently unavailable

9

Toro 2-8034

Gear-Wheel Clutch, L.H.

Note: 16-6989-Loose Parts 5"x7" Bag

$

$

Currently unavailable

9

Toro 92-8040

RETAINER - AXLE

Note: 16-6989-Loose Parts 5"x7" Bag

$

$

Not available

10

Toro 12-5450

SCREW

Note: 16-6989-Loose Parts 5"x7" Bag

$8.99

$

In Stock, only 2 left!

0
