524 (316-616E100) - Cub Cadet 24" Snow Thrower (1996) Belt Drive Parts Diagram

24" Snow Thrower

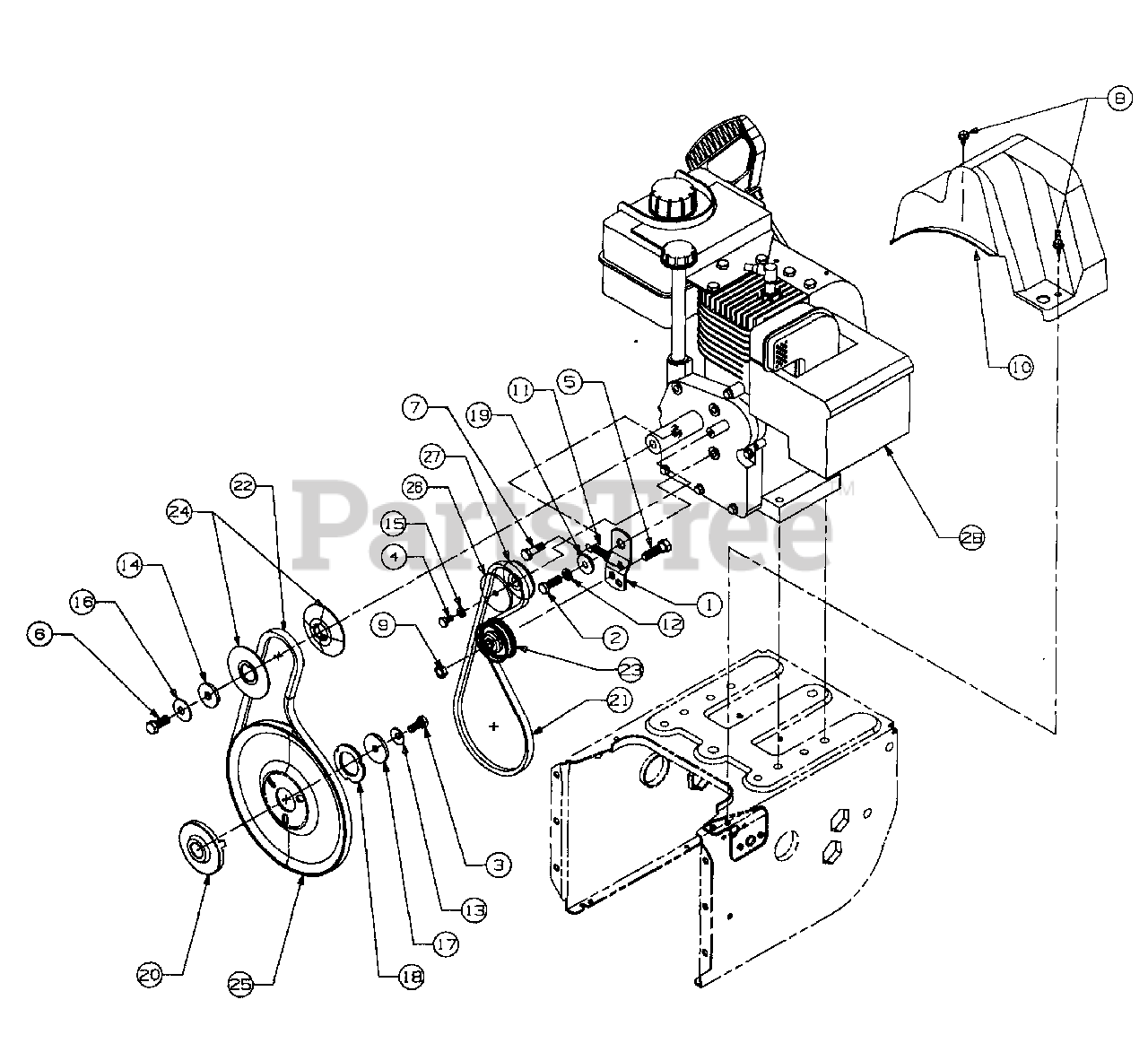

Belt Drive Parts Diagram

  • Title
1

Variations

Cub Cadet 05896A-0637

BRACKET-IDLR-CLUTCH - POWDER BLACK (0637)

$

$

Not available

$

$

2

Cub Cadet 710-0117

Screw
(Superseded to 710-0888)

$3.99

$

In Stock, Qty 13

0

$3.99

$

In Stock, Qty 19

0

$

$

Not available

5

Cub Cadet 710-0342

Screw
(Superseded to 710-3005)

$3.99

$

In Stock, Qty 20+

0

$6.49

$

In Stock, only 2 left!

0

$3.99

$

In Stock, Qty 13

0

$3.99

$

In Stock, Qty 20+

0

9

Cub Cadet 712-0181

Nut, Hex Jam

$3.99

$

In Stock, Qty 5

0

10

Cub Cadet 731-1324

Belt Cover

$20.99

$

Usually ships in 3-6 days

0

11

Cub Cadet 732-0339

Spring
(Superseded to 932-0339)

$

$

Not available

12

Cub Cadet 736-0119

Washer - Lock
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

13

Cub Cadet 736-0242

Washer - Bell

$3.99

$

In Stock, Qty 20+

0

14

$8.99

$

In Stock, Qty 20+

0

15

Cub Cadet 736-0329

Washer
(Superseded to 936-0329)

$4.49

$

In Stock, Qty 14

0

16

Cub Cadet 736-0331

Washer - Bell

$3.99

$

In Stock, Qty 20+

0

17

Cub Cadet 736-0505

Washer - Flat

$5.99

$

In Stock, Qty 6

0

18

Cub Cadet 736-0507

Washer
(Superseded to 936-0507)

$6.49

$

Usually ships in 3-6 days

0

19

Cub Cadet 748-0234

Shoulder Spacer

$4.49

$

In Stock, Qty 12

0

20

Cub Cadet 748-0360

Pulley, Adapter
(Superseded to 948-0360)

$21.99

$

In Stock, only 4 left!

0

21

Cub Cadet 754-0343

V-Belt
(Superseded to 954-0343)

$29.99

$

In Stock, Qty 6

0

22

Cub Cadet 754-0430

V-Belt Matched
(Superseded to 954-0430C)

$28.99

$

In Stock, Qty 20+

0

23

Cub Cadet 756-0313

Idler, Flat

$24.99

$

In Stock, Qty 8

0

24

Cub Cadet 756-0569

Pulley, Half

$10.99

$

In Stock, Qty 5

0

25

Cub Cadet 756-0967

Pulley, Auger

$52.99

$

Usually ships in 3-6 days

0

26

Cub Cadet 756-0984

Pulley Half

$

$

Not available

27

Cub Cadet 756-0985

Pulley, Half

$

$

Not available

28

Eng., HSSK Tec. 5 0 HP Horz.

$

$

Not available
