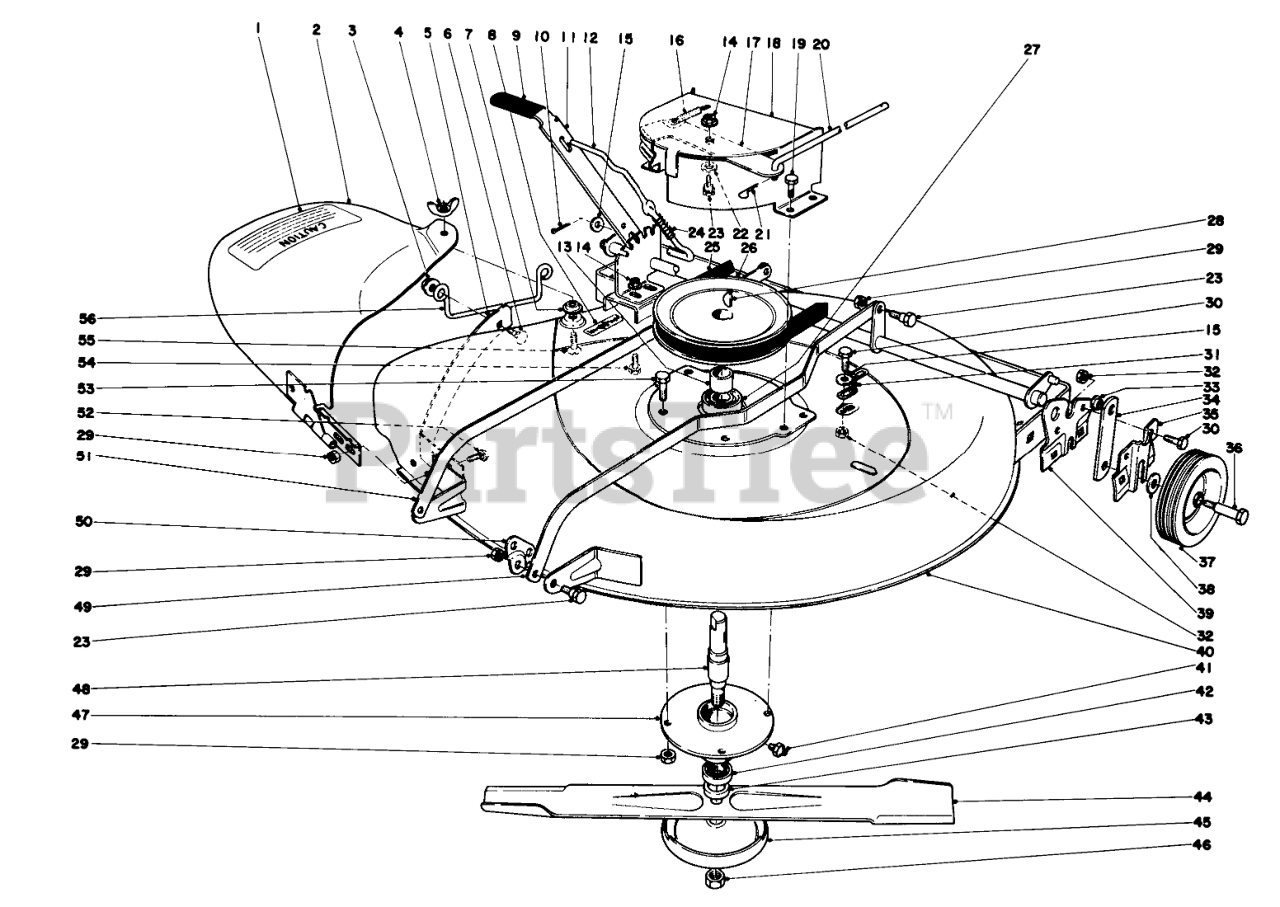

56005 - Toro 25" Sportsman Rear-Engine Mower (SN: 002000001 - 002999999) (1972) 25" CUTTER HOUSING ASSEMBLY Parts Diagram

25" Sportsman Rear-Engine Mower

25" CUTTER HOUSING ASSEMBLY Parts Diagram

  • Title
1

Toro 12-2890

Decal
(Superseded to 93-1122)

$8.99

$

In Stock, Qty 16

0

2

Toro 12-3590

Deflector

$

$

Currently unavailable

3

Toro 32128-10

NUT-LOCK, HHF

$0.99

$

In Stock, Qty 20+

0

4

Toro 3-2625

Wing Nut

$

$

Not available

5

Toro 12-2680

Bar-Deflector

$

$

Not available

6

Toro 3229-22

SCREW-CARRIAGE
(Superseded to 3229-11)

$1.49

$

In Stock, Qty 20+

0

7

Toro 3290-147

PAL NUT

$

$

Not available

8

Toro 12-5290

Decal Height of Cut

$

$

Currently unavailable

9

Toro 11-3550

Grip Handle

$

$

Currently unavailable

10

Toro 3272-5

PIN-COTTER

$1.49

$

In Stock, Qty 8

0

11

Toro 12-1680

Height Adjustment Shaft Assembly

$

$

Currently unavailable

12

Toro 11-2050

Latch Slide

$

$

Currently unavailable

13

Toro 12-1360

Spacer Blade Spindle

$

$

Not available

14

Toro 32128-13

NUT-HF

$2.99

$

Usually ships in 3-6 days

0

15

Toro 3256-22

WASHER-FLAT

$0.99

$

In Stock, Qty 20+

0

16

Toro 12-1770

Spring Blade Brake

$

$

Currently unavailable

17

Toro 12-1690

Lever Blade-Brake

$

$

Currently unavailable

18

Toro 12-1410

Guard Belt

$

$

Currently unavailable

19

Toro 32104-17

SCREW-HWH

$1.49

$

In Stock, only 4 left!

0

20

Toro 12-1370

Rod-Blade Brake

$

$

Currently unavailable

21

Toro 3290-307

PIN-COTTER
(Superseded to 1-806003)

$1.49

$

In Stock, Qty 20+

0

22

Toro 12-1710

Washer Thrust

$

$

Currently unavailable

23

Toro 12-1450

Screw

$

$

Currently unavailable

24

Toro 11-1670

Spring

$

$

Currently unavailable

25

Toro 12-6550

V-Belt

$

$

Not available

26

Toro 12-1350

Pulley

$

$

Currently unavailable

27

Toro 251-5

Bearing
(Superseded to 38-7820)

$13.99

$

In Stock, Qty 20+

0

28

Toro 3257-5

KEY-WOODRUFF

$5.49

$

In Stock, Qty 20+

0

29

Toro 32152-1

NUT-LOCK, CONE

$1.99

$

In Stock, Qty 6

0

30

Toro 321-3

SCREW-HH

$1.49

$

In Stock, Qty 10

0

31

Toro 11-1280

Chain

$

$

Currently unavailable

32

Toro 32152-4

NUT-LOCK, CONE

$1.49

$

In Stock, only 4 left!

0

33

Toro 11-1410

Bushing

$

$

Currently unavailable

34

Toro 11-1530

Slide Height Adj .

$

$

Currently unavailable

35

Toro 11-2420

Retainer, Height Adj.

$

$

Currently unavailable

36

Toro 11-1360

Screw

$

$

Currently unavailable

37

Toro 11-1580

Wheel
(Superseded to 92-6036)

$9.49

$

Usually ships in 3-6 days

0

38

Toro 11-5180

Washer
(Superseded to 92-4075)

$371.99

$

Usually ships in 3-6 days

0

39

Toro 11-2300

Bracket R. H.

$

$

Currently unavailable

Toro 11-2520

Bracket L. H.

Note: Not illustrated

$

$

Currently unavailable

40

Toro 12-1430

Housing

$

$

Currently unavailable

41

Toro 302-5

FITTING-GREASE

$3.49

$

In Stock, Qty 15

0

42

Toro 251-123

.6693 RP BALL BEARING

$

$

Not available

43

Toro 17-0160

Spacer

$

$

Not available

44

Toro 12-2930

Blade
(Superseded to 12-2930-03)

$

$

Not available

45

Toro 7-3522

Cup
(Superseded to 92-6313)

$45.99

$

In Stock, only 1 left!

0

46

Toro 32152-6

NUT-LOCK, CONE

$9.49

$

Usually ships in 3-6 days

0

47

Toro 7-0287

MOWER SPINDLE HOUSING

$

$

Not available

48

Toro 7-3744

Blade Spindle

$

$

Not available

49

Toro 12-1780

Bar-Parallel L.H.

$

$

Currently unavailable

50

Toro 12-1700

Blade Housing Pivot

$

$

Currently unavailable

51

Toro 12-1400

Battery

$

$

Currently unavailable

52

Toro 3230-15

SCREW-CARR

$1.99

$

In Stock, only 4 left!

0

53

Toro 322-5

SCREW-HH

$0.99

$

In Stock, Qty 20+

0

54

Toro 322-3

SCREW-HH

$0.99

$

In Stock, Qty 20+

0

55

Toro 32108-21

5/16-18X7/8 FLT HD MS

$

$

Currently unavailable

56

Toro 17-0960

Bracket Foot Guard

$

$

Not available
