5600802 - Simplicity 48" Turbo-Pro 2-Bag Grass Collection System Blower Pulley Group Parts Diagram

48" Turbo-Pro 2-Bag Grass Collection System

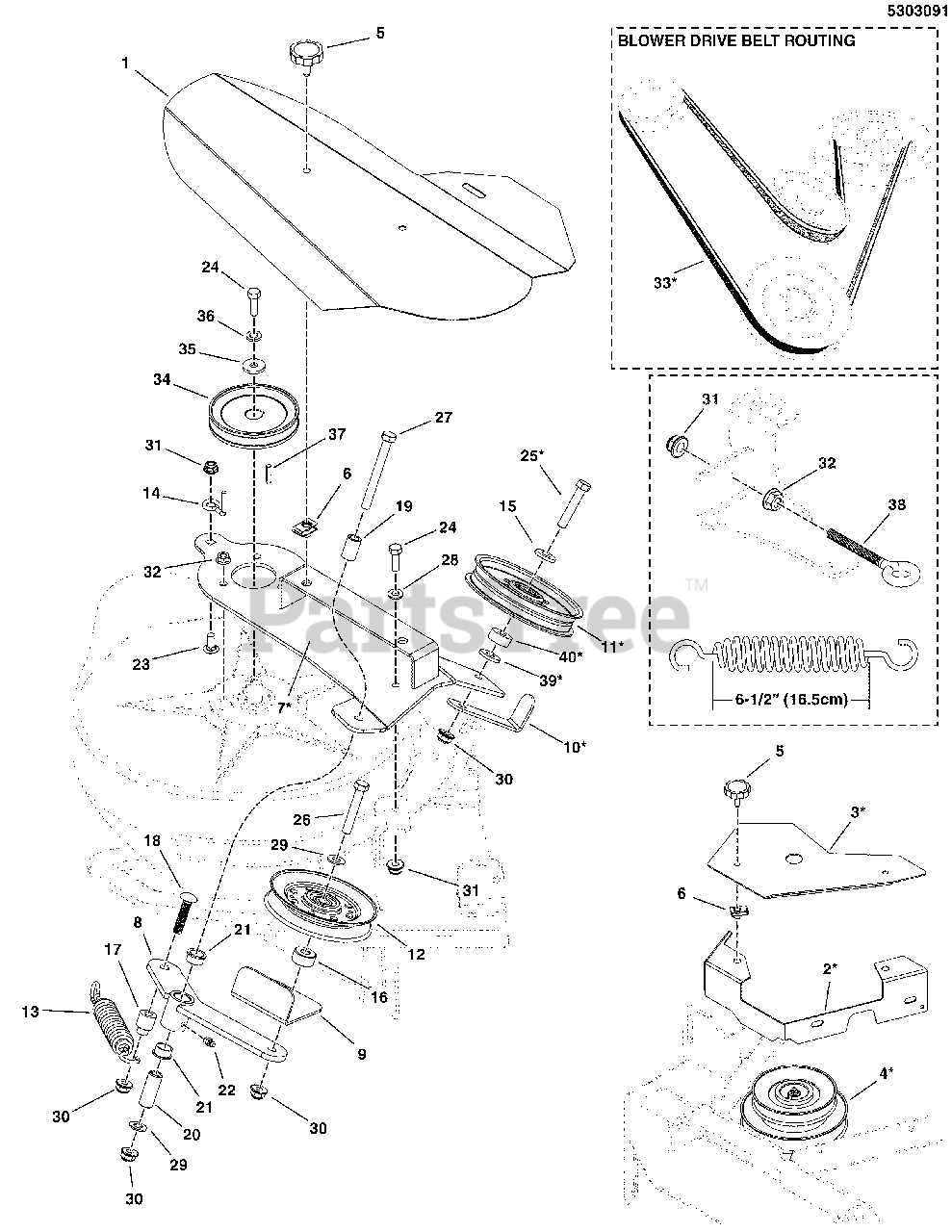

Blower Pulley Group Parts Diagram

  • Title
1

Simplicity 5600614

HOOD W/ DECALS - TURBO VAC
(Superseded to 5600614YP)

$168.99

$

Usually ships in 2-12 days

0

2a

Simplicity 5409534A

GUARD, DECK, 48/52 - BLK
(Superseded to 5409534AYP)

Note: (48" & 52" Kits 5600601, 608, 609 & 610)

$43.99

$

Usually ships in 2-12 days

0

2b

Simplicity 5409633A

GUARD, DECK, 52" -BLK
(Superseded to 5409633AYP)

Note: (52" Kits 5600602, 604, 605 & 607)

$30.99

$

Usually ships in 2-12 days

0

2c

Simplicity 5409545A

GUARD, DECK, TRBO-VAC, 44 - BLK
(Superseded to 5409545AYP)

Note: (44" Kit 5600611)

$34.99

$

Usually ships in 2-12 days

0

3a

Simplicity 5409536A

PLATE, TOP GUARD, 48/52 - BLK
(Superseded to 5409536AYP)

Note: (48" & 52" Kits 5600601, 608, 609 & 610)

$33.99

$

Usually ships in 2-12 days

0

3b

Simplicity 5409634A

PLATE, TOP GUARD, 52 - BLK
(Superseded to 5409634AYP)

Note: (52" Kits 5600602, 604, 605 & 607)

$23.99

$

Usually ships in 2-12 days

0

3c

Simplicity 5409546A

PLATE, TOP GUARD, 44 - BLK
(Superseded to 5409546AYP)

Note: (44" Kit 5600611)

$22.99

$

Usually ships in 2-12 days

0

4a

Simplicity 5103468

PULLEY, DOUBLE, 52" DECK
(Superseded to 5103468YP)

Note: (52" Mower Decks)

$171.99

$

Usually ships in 2-12 days

0

4b

Simplicity 5023176

PULLEY, BLOWER 48" DECK
(Superseded to 5023176SM)

Note: (48" & 44" Mower Decks)

$260.99

$

Usually ships in 2-12 days

0

5

Simplicity 5101731

KNOB, 5/16-18 X 1.00, ROSETTE BLACK
(Superseded to 5101731YP)

$10.99

$

In Stock, only 2 left!

0

6

Simplicity 1935255

NUT, SPEED, 5/16-18 LUG TYPE .025/.150 B
(Superseded to 1935255SM)

$3.49

$

In Stock, Qty 9

0

7a

Simplicity 5409888

ASSEMBLY, PULLEY PLATE, 52"

Note: (52" Mower Decks)

$180.99

$

Usually ships in 2-12 days

0

7b

Simplicity 5409887

ASSEMBLY, PULLEY PLATE, 48"

Note: (48" Mower Decks)

$133.99

$

Usually ships in 2-12 days

0

7c

Simplicity 5409886

ASSEMBLY, PULLEY PLATE, 44"

Note: (44" Mower Decks)

$154.99

$

Usually ships in 2-12 days

0

8

Simplicity 5409892

ASSEMBLY, IDLER ARM - TURBO-VAC
(Superseded to 5409892YP)

Note: (Includes Bushings and Fitting)

$121.99

$

Usually ships in 2-12 days

0

9

Simplicity 5409609A

RETAINER, BELT, WIDE - BLK
(Superseded to 5409609AFS)

$33.99

$

Usually ships in 2-12 days

0

10a

Simplicity 5409610A

RETAINER, BELT, 52"
(Superseded to 5409610AFS)

Note: (52" Mower Decks)

$19.99

$

Usually ships in 2-12 days

0

10b

Simplicity 5409276A

RETAINER, BELT, 44", 48", & 61"

Note: (48" & 44" Mower Decks)

$18.99

$

Usually ships in 2-12 days

0

11a

Simplicity 5101193

PULLEY-IDLER, 5.00OD, .385ID, .75W, STL
(Superseded to 5101193YP)

Note: (52" Mower Decks)

$65.99

$

In Stock, only 1 left!

0

11b

Simplicity 1725408

PULLEY-IDLER 04.00 OD 0.378ID 1.06 W BRG
(Superseded to 1725408SM)

Note: (48" & 44" Mower Decks)

$47.99

$

In Stock, only 2 left!

0

12

Simplicity 5103456

PULLEY-IDLER-V, 4.85OB, .38ID
(Superseded to 84004874)

$33.99

$

Usually ships in 2-12 days

0

13

Simplicity 5022847

SPRING-EXT, 1.04 ODX6.935LGX.148WR, BLK
(Superseded to 5022847SM)

$34.99

$

In Stock, only 1 left!

0

14

Simplicity 5103488

BELT KEEP, .19 X 1.25 - BK
(Superseded to 5103488YP)

$8.99

$

Usually ships in 2-12 days

0

15

Simplicity 1922755

WASHER-0.375(0.41IDX1.00ODX.13THK)BLK
(Superseded to 704128)

$4.99

$

In Stock, Qty 10

0

16

Simplicity 5046860

SPACER, .39 X 1.00 X .50, PM, CZ
(Superseded to 5046860SM)

$6.49

$

Usually ships in 2-12 days

0

17

Simplicity 1706644

SPACER,3/8X3/4X15/16
(Superseded to 1706644SM)

$8.49

$

In Stock, only 4 left!

0

18

Simplicity 1931353

BOLT-RD HD SH SQ NK 3/8-16X1.750 G5 BLK
(Superseded to 703858)

$4.99

$

In Stock, Qty 7

0

19

Simplicity 5101933

SPACER, .39 X .63 X 1.00, YZ
(Superseded to 5101933YP)

$4.49

$

Usually ships in 2-12 days

0

20

Simplicity 5102322

SPACER, .38 X .625 X 1.62, YZ
(Superseded to 5102322YP)

$12.99

$

Usually ships in 2-12 days

0

21

Simplicity 1676148

BUSHING-0.628IDX0.751ODX0.400LG PWDR MTL
(Superseded to 1676148SM)

$5.99

$

In Stock, Qty 20+

0

22

Simplicity 5020095

GREASE FITTING, 1/4-28 Straight
(Superseded to 5020095SM)

$3.99

$

Usually ships in 2-12 days

0

23

Simplicity 5025145X6

BOLT, 5/16-18 X 3/4, CARRIAGE, GD5, CZ
(Superseded to 5025145X6SM)

$3.99

$

Usually ships in 2-12 days

0

24

Simplicity 5025011X8

BOLT, 5/16-18 X 1" GRD5 YZ
(Superseded to 5025011X8FS)

$3.49

$

Usually ships in 2-12 days

0

25

Simplicity 5025013X16

BOLT, 3/8-16 X 2, GD5, YZ
(Superseded to 80003522)

$4.49

$

In Stock, Qty 14

0

26

Simplicity 5025013X18

BOLT, 3/8-16 X 2-1/4" GD5 YZ
(Superseded to 5025013X18SM)

$3.99

$

In Stock, only 1 left!

0

27

Simplicity 5025013X28

BOLT, 3/8-16 X 3-1/2" GD5 YZ
(Superseded to 5025013X28SM)

$4.99

$

In Stock, Qty 8

0

28

Simplicity 5025155

WASHER, 5/16" SAE

$

$

Currently unavailable

29

Simplicity 5025156

WASHER, 3/8 SAE
(Superseded to 5025156FS)

$3.49

$

Usually ships in 2-12 days

0

30

Simplicity 5025394

NUT, 3/8 - 16 HEX NYLOCK FLANGE
(Superseded to 5025394SM)

$4.49

$

In Stock, Qty 20+

0

31

Simplicity 5025392

NUT, 5/16-18 HEX NYLOCK FLANGE NUT
(Superseded to 5025392FS)

$3.49

$

Usually ships in 2-12 days

0

32

Simplicity 5025127

NUT, 5/16-18 HEX SERRATED FLANGE (SMALL)
(Superseded to 5025127SM)

$3.49

$

In Stock, Qty 9

0

33a

Simplicity 5022931

BELT, HA-SEC, 72.4EL, ARAMID, WRPD
(Superseded to 5022931SM)

Note: (52" Mower Decks)

$48.99

$

In Stock, Qty 6

0

33b

Simplicity 5105189

BELT, SPA-SEC, 66.26" EL, ARAMID, WRAPED
(Superseded to 5105189YP)

Note: (48" Mower Decks)

$45.99

$

Usually ships in 2-12 days

0

33c

Simplicity 5022918

BELT, HA-SEC, 70.40EL, ARAMID, WRPD
(Superseded to 5022918SM)

Note: (44" Mower Decks)

$48.99

$

Usually ships in 2-12 days

0

34

Simplicity 5103454

PULLEY, 4.3"OB X 3/4"ID, BLOWER
(Superseded to 5103454YP)

$51.99

$

In Stock, only 1 left!

0

35

Simplicity 1919381

WASHER-0.312(0.34IDX1.00ODX.13THK)BLK
(Superseded to 1919381SM)

$4.49

$

In Stock, Qty 14

0

36

Simplicity 5025170

WASHER, 5/16 LOCK YZ
(Superseded to 5025170SM)

$3.99

$

Usually ships in 2-12 days

0

37

Simplicity 5050403X4

KEY, 3/16" SQ. X 3/4
(Superseded to 5050403X4YP)

$2.99

$

Usually ships in 2-12 days

0

38

Simplicity 5025141X26

EYE BOLT,5/16-18 X3.5,2.13THRD,.55EYE,CZ
(Superseded to 5025141X26YP)

$7.99

$

Usually ships in 2-12 days

0

39

Simplicity 5025165

WASHER, 3/8" Fender
(Superseded to 5025165SM)

Note: (48" & 44" Mower Decks)

$3.99

$

In Stock, Qty 10

0

40

Simplicity 1667811

SPACER-0.390ID 0.90 OD 0.34 LG P'MTL YEL
(Superseded to 1667811SM)

Note: (48" & 44" Mower Decks)

$3.49

$

In Stock, Qty 9

0
