580.328250 (8649-0) - Craftsman 5,000 Watt Portable Generator Magneto No. 610848 Parts Diagram

5,000 Watt Portable Generator

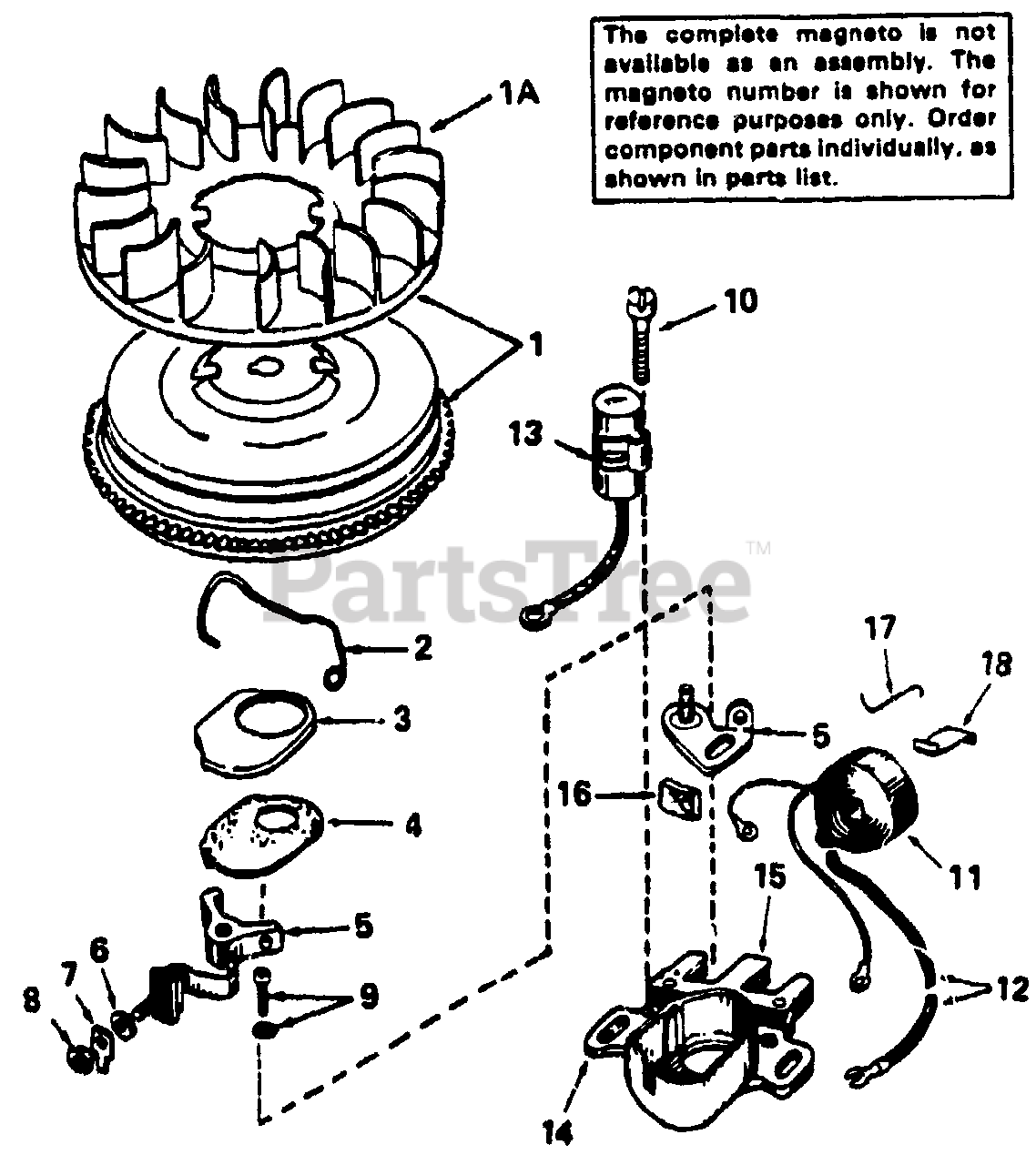

Magneto No. 610848 Parts Diagram

  • Title

Briggs & Stratton 610848

Magneto

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

1

Briggs & Stratton 610847

Flywheel

Note: Before ordering call Generac for quantity required. (Incl. No. 1A)

$

$

Currently unavailable

1A

Briggs & Stratton 610934

Fan

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

2

Briggs & Stratton 30551

Spring, Breaker box dust cover

Note: Before ordering call Generac for quantity required.

$1498.99

$

Usually ships in 2-12 days

0

3

Briggs & Stratton 610947

Cover, Dust

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

4

Briggs & Stratton 610957

Gasket, Dust cover

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

5

Briggs & Stratton 30547A

Breaker Assembly

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

6

Briggs & Stratton 610386

Washer, Terminal

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

7

Briggs & Stratton 33356

Tab, Ground terminal

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

8

Briggs & Stratton 610408

Nut, Terminal

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

9

Briggs & Stratton 29181

Screw & Washer, Breaker

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

10

Briggs & Stratton 610593

Screw, Condenser

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

11

Briggs & Stratton 30560A

Coil Assy.

Note: Before ordering call Generac for quantity required. (Incl. No. 12)

$

$

Currently unavailable

12

Briggs & Stratton 30554

Wire, Lead

Note: Before ordering call Generac for quantity required.

$2697.99

$

Usually ships in 2-12 days

0

13

Briggs & Stratton 30548B

Condenser

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

14

Briggs & Stratton 30545

Core & Plate

Note: Before ordering call Generac for quantity required.

$1637.99

$

Usually ships in 2-12 days

0

15

Briggs & Stratton 30561B

Stator Assy.

Note: Before ordering call Generac for quantity required. (Incl. Nos. 2 thru 14, 16, 17 & 18)

$

$

Currently unavailable

16

Briggs & Stratton 30549

Felt, Cam wiper

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

17

Briggs & Stratton 31311

Clip, Coll locking

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable

18

Briggs & Stratton 29629

Spring, Coll wedge

Note: Before ordering call Generac for quantity required.

$

$

Currently unavailable
