580.328300 (1335-0) - Craftsman 10,000 Watt Portable Generator Crankcase Parts Diagram

10,000 Watt Portable Generator

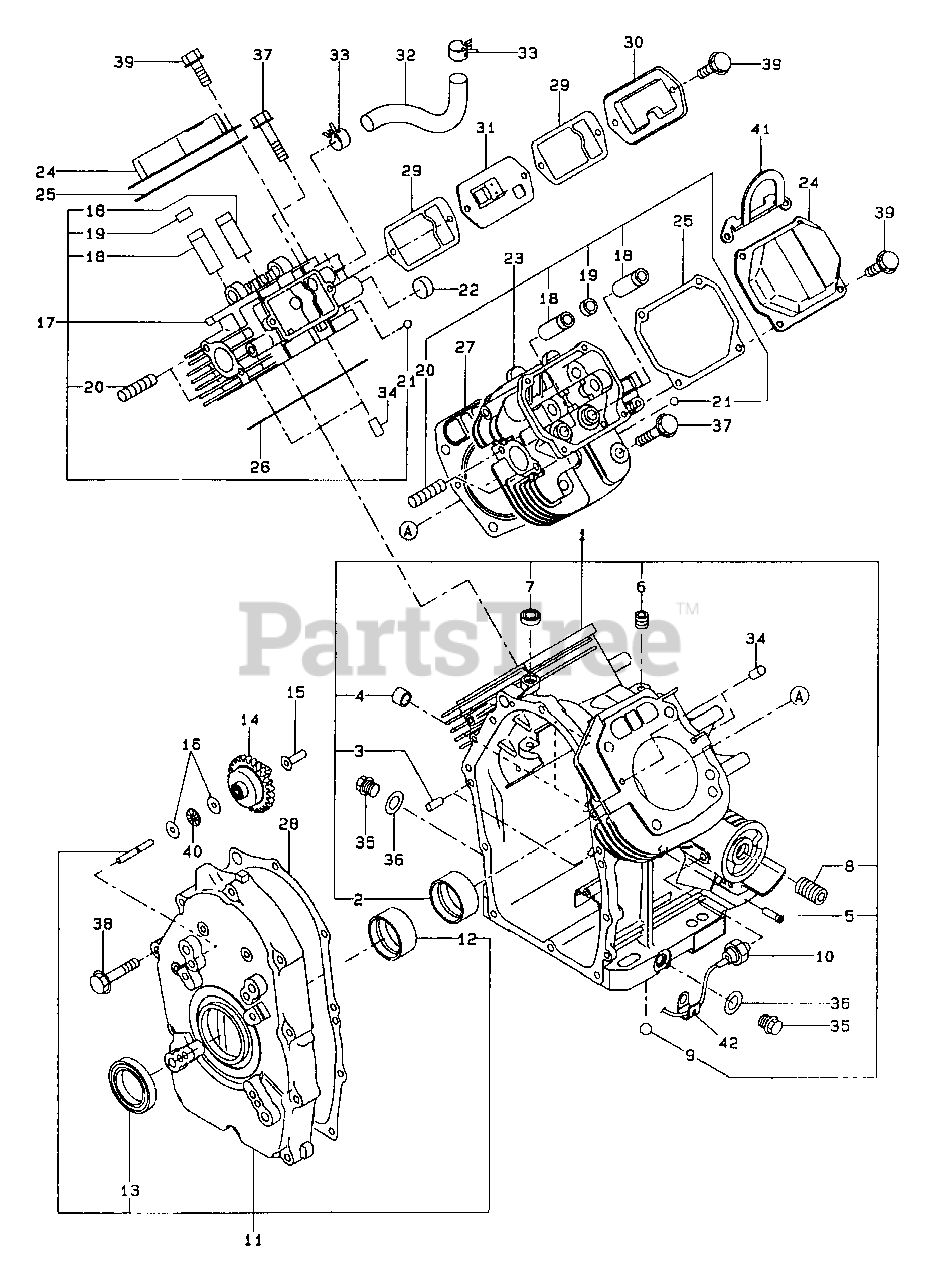

Crankcase Parts Diagram

  • Title
1

Briggs & Stratton 2631010101

CRANKCASE, compl.

Note: (Includes items 2 thru 9)

$

$

Currently unavailable

$

$

Currently unavailable

$

$

Currently unavailable

$

$

Currently unavailable

$

$

Currently unavailable

$

$

Currently unavailable

7

0440080010

OIL SEAL

$

$

Not available

$

$

Currently unavailable

$

$

Currently unavailable

10

Briggs & Stratton 2487630101

SWITCH OIL PRESSURE

$

$

Currently unavailable

11

Briggs & Stratton 2631110201

MAIN BEARING COVER, compl.

Note: (Includes items 12 and 13)

$

$

Currently unavailable

$

$

Currently unavailable

$

$

Currently unavailable

14

Briggs & Stratton 2634500101

GOVERNOR GEAR, compl.

$

$

Currently unavailable

15

$

$

Currently unavailable

$

$

Currently unavailable

17

Briggs & Stratton 2631300101

CYLINDER HEAD 1, compl.

Note: (Includes items 18 thru 22)

$

$

Currently unavailable

$

$

Currently unavailable

19

Briggs & Stratton 13207AA050

SEAL -INTAKE VALVE

$

$

Currently unavailable

$

$

Currently unavailable

$

$

Currently unavailable

$

$

Currently unavailable

23

Briggs & Stratton 2631310101

CYLINDER HEAD 2, compl.

Note: (Includes items 18 thru 21)

$

$

Currently unavailable

24

Briggs & Stratton 2461550101

ROCKER COVER, compl.

$

$

Currently unavailable

25

Briggs & Stratton 2461600213

GASKET, rocker cover

$

$

Currently unavailable

26

Briggs & Stratton 2631500103

GASKET 1, cyl. head

$

$

Currently unavailable

27

Briggs & Stratton 2631510103

GASKET 2, cyl. head

$

$

Currently unavailable

28

Briggs & Stratton 2631600103

GASKET, main bearing cover

$

$

Currently unavailable

29

Briggs & Stratton 2631600603

GASKET, breather plate

$

$

Currently unavailable

30

$

$

Currently unavailable

31

Briggs & Stratton 2631440101

BREATHER PLATE, compl.

$

$

Currently unavailable

$

$

Currently unavailable

$

$

Currently unavailable

34

0310060020

DOWEL PIN

$

$

Not available

$

$

Currently unavailable

36

0211140020

GASKET

$

$

Not available

$

$

Currently unavailable

$

$

Currently unavailable

39

0110060030

FLANGE BOLT

$

$

Not available

40

$

$

Currently unavailable

$

$

Currently unavailable

42

2147900601

CLAMP

$

$

Not available
