60 (0340002U) - International Harvester Riding Mower (1967 - 1971) Starter Motor (Tecumseh No. 29965) Parts Diagram

Riding Mower

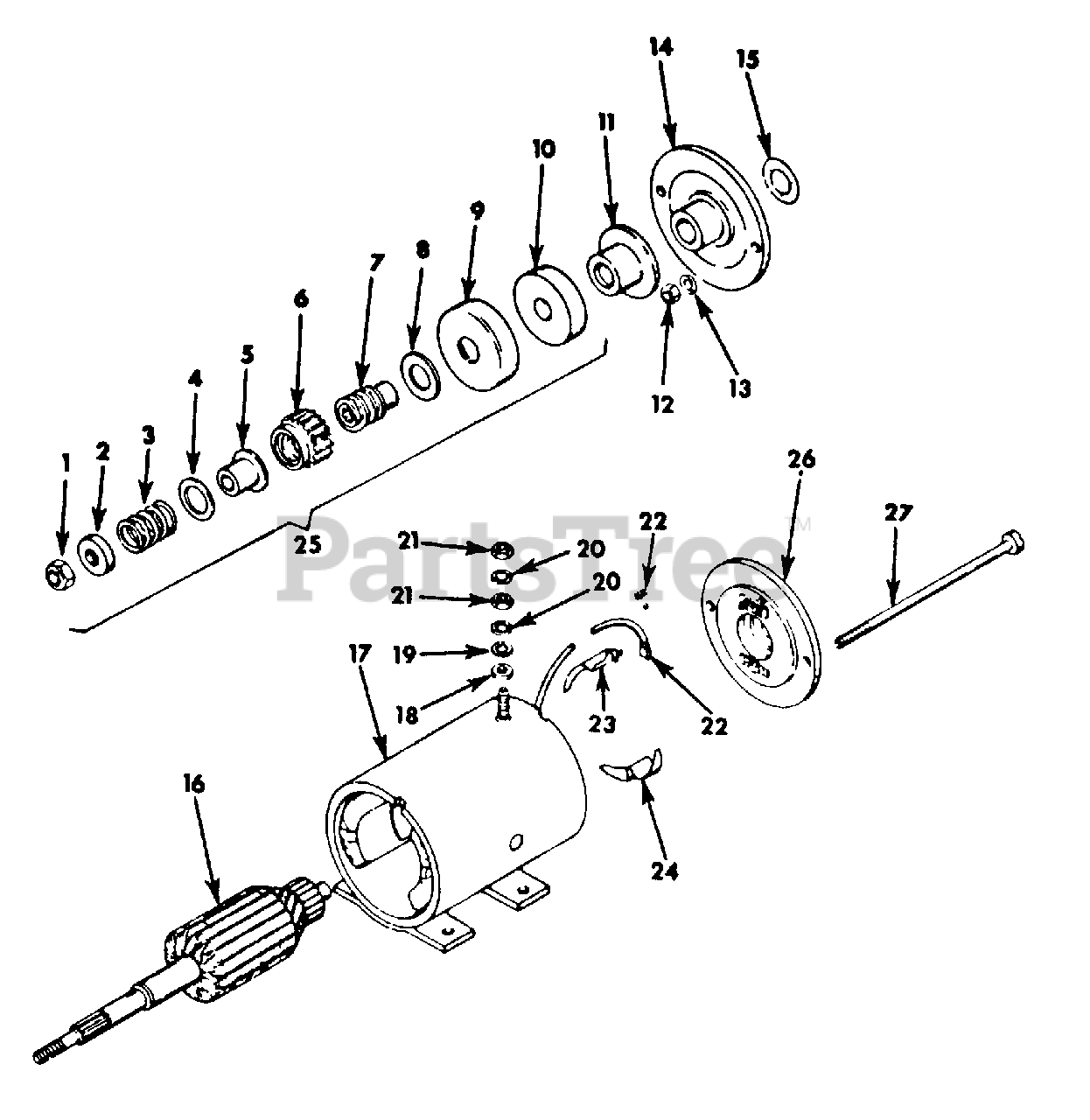

Starter Motor (Tecumseh No. 29965) Parts Diagram

  • Title

Cub Cadet IH-488712-R91

MOTOR, STARTER

Note: ORDER STARTER MOTOR, IH-490736-R91

$

$

Currently unavailable

1

NUT, ELASTIC STOP

Note: Not Available Seperately

$

$

Not available

2

STOP, PINION

Note: Not Available Seperately

$

$

Not available

3

SPRING, ANTI-DRIFT

Note: Not Available Seperately

$

$

Not available

4

WASHER, PINION

Note: Not Available Seperately

$

$

Not available

5

SLEEVE, ANTI-DRIFT

Note: Not Available Seperately

$

$

Not available

6

GEAR, PINION

Note: Not Available Seperately

$

$

Not available

7

SHAFT, SCREW

Note: Not Available Seperately

$

$

Not available

8

WASHER, THRUST

Note: Not Available Seperately

$

$

Not available

9

CUP, CUSHION

Note: Not Available Seperately

$

$

Not available

10

CUSHION, RUBBER

Note: Not Available Seperately

$

$

Not available

11

WASHER, THRUST

Note: Not Available Seperately

$

$

Not available

12

NUT, SECURING

Note: Not Available Seperately

$

$

Not available

13

WASHER, LOCK

Note: Not Available Seperately

$

$

Not available

14

CAP ASSY

Note: Not Available Seperately

$

$

Not available

15

WASHER, SPACING - .010

Note: Not Available Seperately

$

$

Not available

15

WASHER, SPACING - .020

Note: Not Available Seperately

$

$

Not available

16

ARMATURE

Note: Not Available Seperately

$

$

Not available

17

HOUSING ASSY

Note: CONSISTS OF REF NOS 18 THRU 24; Not Available Seperately

$

$

Not available

18

WASHER, INSULATING

Note: Not Available Seperately

$

$

Not available

19

WASHER

Note: Not Available Seperately

$

$

Not available

20

WASHER, LOCK

Note: Not Available Seperately

$

$

Not available

21

NUT, HEX.

Note: Not Available Seperately

$

$

Not available

22

BRUSH AND SPRING ASSY

Note: Not Available Seperately

$

$

Not available

23

INSULATION

Note: Not Available Seperately

$

$

Not available

24

INSULATION

Note: Not Available Seperately

$

$

Not available

25

DRIVE ASSY

Note: Not Available Seperately

$

$

Not available

26

CAP ASSY COMMUTATOR END

Note: CONSISTS OF REF NO 22; Not Available Seperately

$

$

Not available

27

BOLT, THRU

Note: Not Available Seperately

$

$

Not available
