608 LTD (1690460) - AGCO Lawn Tractor, 8hp Brake & Clutch Group Parts Diagram

Lawn Tractor, 8hp

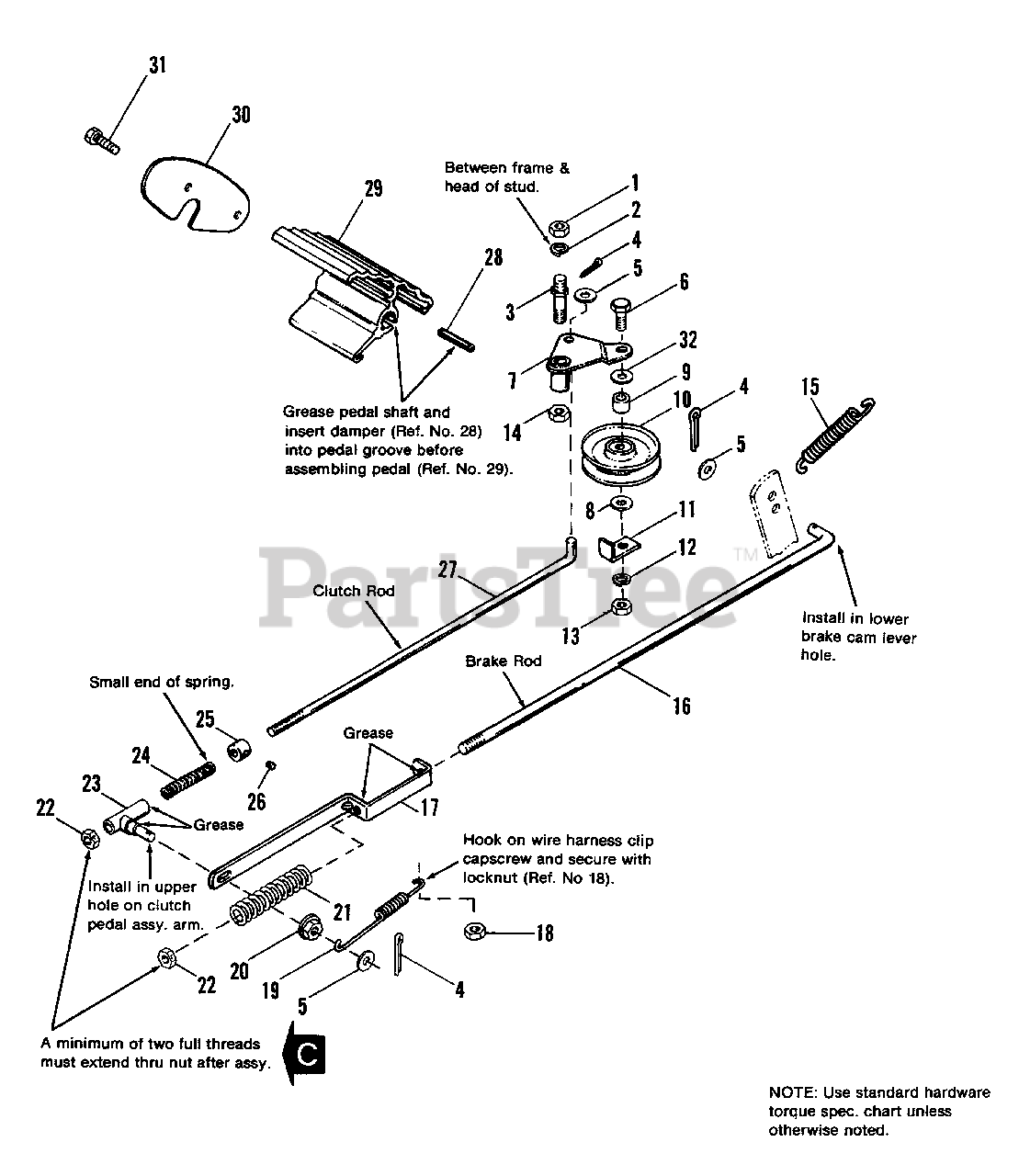

Brake & Clutch Group Parts Diagram

  • Title
1

Simplicity 2818213

NUT, Hex, 7/16-14

$

$

Not available

2

Simplicity 2818199

LOCKWASHER, 7/16

$

$

Not available

$25.99

$

Usually ships in 2-12 days

0

4

Simplicity 2818447

PIN, Cotter, 3/32 x 3/4

$

$

Not available

5

Simplicity 2817377

WASHER, 1/4

$

$

Not available

6

Simplicity 2821969

CAPSCREW, 3/8-16 x 1-1/2

$

$

Not available

7

Simplicity 1653076

IDLER ASSY.

$

$

Not available

8

Simplicity 2817642

WASHER, Plain, 5/16

$

$

Not available

$4.99

$

In Stock, Qty 20+

0

10

Simplicity 1685150SM

PULLEY ASSY.

$34.99

$

In Stock, Qty 17

0

11

Simplicity 2106717

GUIDE, Belt

$

$

Not available

12

Simplicity 1916965SM

LOCKWASHER, 3/8
(Superseded to 703454)

$3.49

$

In Stock, Qty 13

0

13

Simplicity 2816950SM

NUT, Hex, 3/8-16
(Superseded to 703457)

$4.49

$

In Stock, Qty 11

0

14

Simplicity 2824058

LOCKNUT, Hex, 7/16-14

$

$

Not available

15

Simplicity 2159106SM

SPRING, Tension
(Superseded to 703144)

$5.99

$

In Stock, Qty 12

0

16

$18.99

$

Usually ships in 2-12 days

0

17

$131.99

$

Usually ships in 2-12 days

0

18

Simplicity 2823362

LOCKNUT, Hex, 5/16-18

$

$

Not available

19

Simplicity 1666759SM

SPRING, Return

$

$

Not available

20

Simplicity 2835048

LOCKNUT, Hex, Flange, 5/16-18

$

$

Not available

$12.99

$

Usually ships in 2-12 days

0

22

Simplicity 2824433

LOCKNUT, 5/16-18

$

$

Not available

23

Simplicity 1657222

GUIDE ASSY., Rod

$

$

Not available

24

Simplicity 2157041SM

SPRING, Compression

$15.99

$

Usually ships in 2-12 days

0

25

Simplicity 1729276SM

COLLAR, Set

$23.99

$

Usually ships in 2-12 days

0

26

Simplicity 2828804

SETSCREW, 1/4-20 x 3/8

$

$

Not available

27

Simplicity 1702156SM

ROD, Clutch

$55.99

$

Usually ships in 2-12 days

0

28

Simplicity 1659907SM

DAMPER, Rubber

$5.49

$

In Stock, only 2 left!

0

29

Simplicity 1656852SM

PEDAL, Foot

$

$

Not available

30

Simplicity 1656854

PLATE, End

$

$

Not available

31

Simplicity 2827429

SCREW, Taptite, 1/4-20 x 5/8

$

$

Not available

32

Simplicity 2822755

WASHER, Plain
(Superseded to 704128)

$4.99

$

In Stock, Qty 10

0
