7063004 - Snapper 40" Snow Blower PRO Kit Two Stage Snowblower 40" (Part 2) Parts Diagram

40" Snow Blower PRO Kit

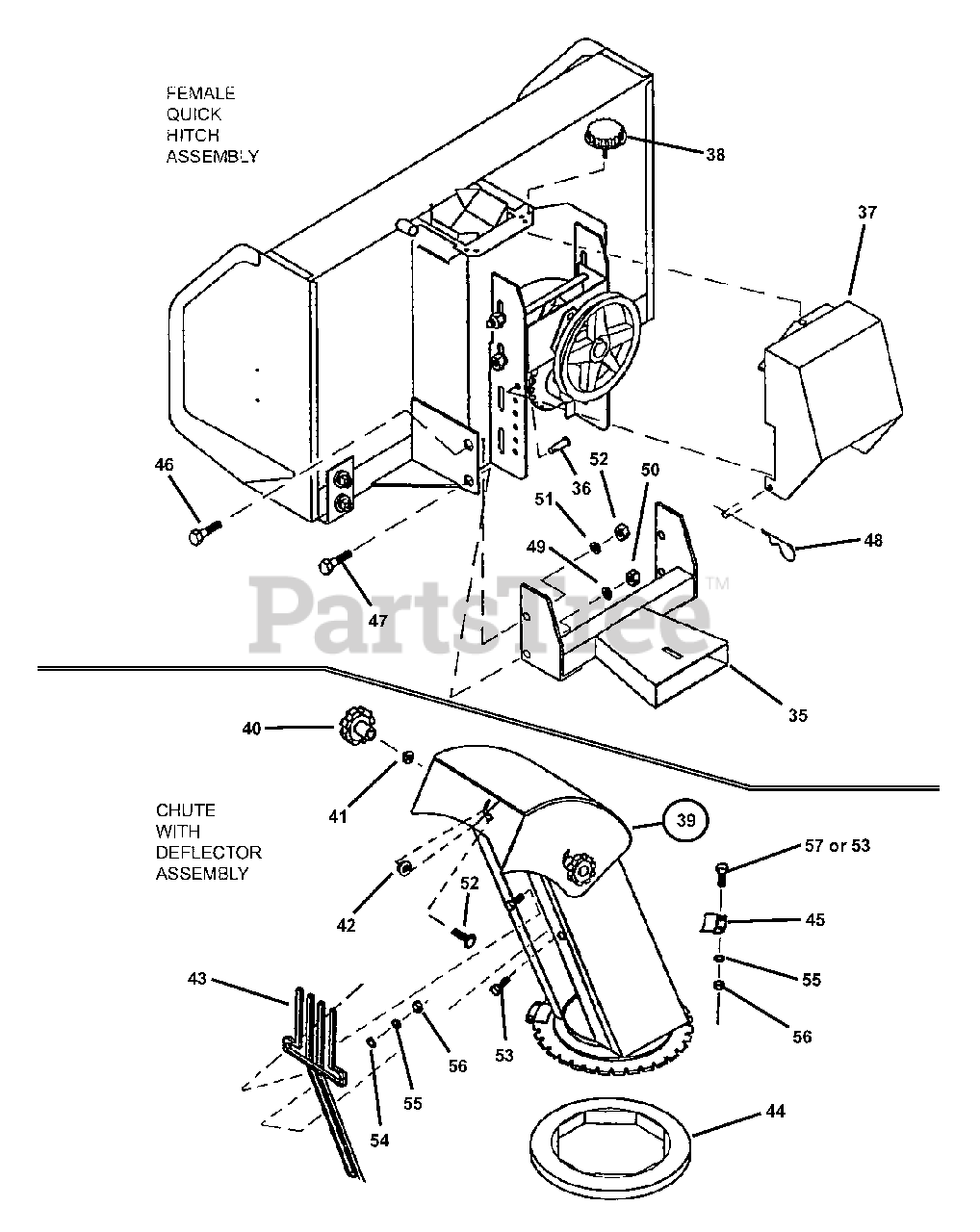

Two Stage Snowblower 40" (Part 2) Parts Diagram

  • Title

Snapper 7063004

KIT, 40" Two Stage Snowblower (continued)

Note: (Incl. items 35 thru 45)

$

$

Currently unavailable

35

Snapper 662889

HITCH, Female Quick

$

$

Currently unavailable

36

Snapper 662926

PIN, 1/4" Dia. x 1/2"

$

$

Currently unavailable

37

Snapper 663960

GUARD, Belt

$

$

Currently unavailable

38

Snapper 661832

KNOB, 5/16-18

$

$

Currently unavailable

39

Snapper 657319

ASSEMBLY, Chute, Base Knobs & Decal

$

$

Currently unavailable

40

Snapper 657309

KNOB, 5/16-18

$

$

Currently unavailable

41

Snapper 658467

WASHER, 11/32" Flat (nylon)

$

$

Currently unavailable

42

Snapper 658468

WASHER, 7/16" Flat (nylon)

$

$

Currently unavailable

43

Snapper 657308

HAND GUARD

$

$

Currently unavailable

44

Snapper 657338

RING, Nylon

$

$

Currently unavailable

45

Snapper 657333

PLATE, Retaining

$

$

Currently unavailable

46

Snapper 7091304

BOLT, 3/8-16 x 1" Hex, Grade 5
(Superseded to 703407)

$11.99

$

In Stock, Qty 5

0

47

Snapper 7090646

BOLT, 1/2-13 x 1" Hex, Grade 5

$

$

Not available

48

HAIR PIN, 2mm x 41 mm

$

$

Not available

49

WASHER, 1/2" Lock

$

$

Not available

50

Snapper 7091316

NUT, 1/2-13 Hex
(Superseded to 703340)

Note: Was 90258

$7.99

$

Usually ships in 2-12 days

0

51

WASHER, 3/8" Lock

$

$

Not available

52

Snapper 7091612

BOLT, 5/16-18 x 1-1/2" Square Neck Carriage
(Superseded to 704210)

Note: Was 90582

$4.99

$

In Stock, only 2 left!

0

53

BOLT, 1/4-20 x 3/4" Hex

$

$

Not available

54

Snapper 7091098

WASHER, 5/16" Flat
(Superseded to 703302)

Note: Was 90598

$4.49

$

In Stock, Qty 20+

0

55

WASHER, 1/4" Lock

$

$

Not available

56

Snapper 7091576

NUT, 1/4-20 Hex, Grade 5 or B
(Superseded to 703127)

Note: Was 90063

$3.49

$

In Stock, only 4 left!

0

57

BOLT, 1/4-20 x 1/2" Hex

$

$

Not available
