785051 - Gravely Professional Grade Steering Brake for 2-Wheel Tractor STEERING BRAKE KIT Parts Diagram

Professional Grade Steering Brake for 2-Wheel Tractor

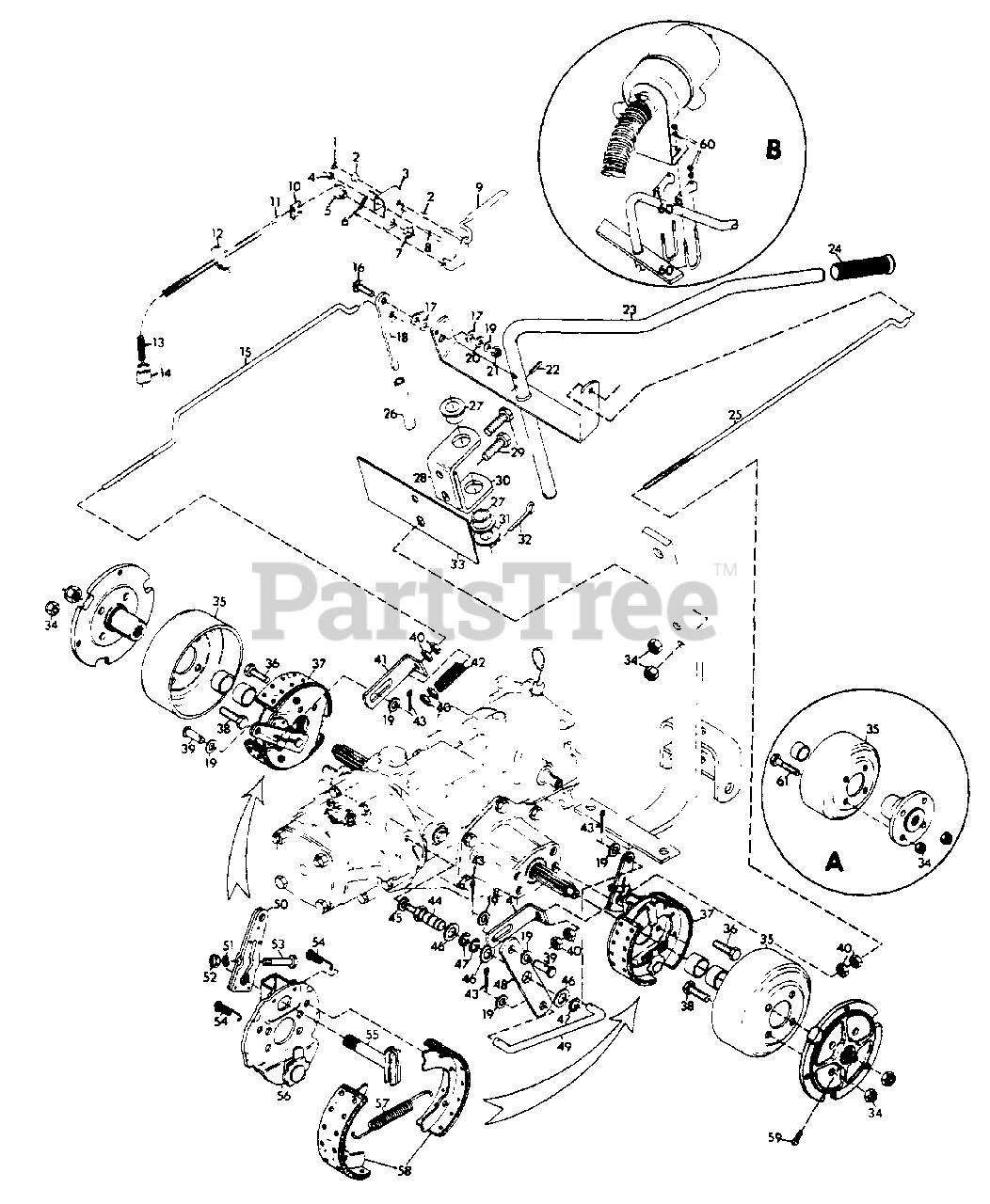

STEERING BRAKE KIT Parts Diagram

  • Title
1

Gravely 419455

NUT, LOCK 5/16-18
(Superseded to 06500820)

$0.99

$

In Stock, Qty 5

0

2

Gravely 041988

BUSHING, INTERLOCK LEVER
(Superseded to 05517500)

$18.99

$

Usually ships in 4-12 days

0

3

Gravely 044099

BRACKET, INTERLOCK MOUNTING
(Superseded to 08553800)

$

$

Not available

4

Gravely 190254

NUT, LOCK 10-24
(Superseded to 06500915)

$0.99

$

In Stock, only 4 left!

0

5

Gravely 020916

SWITCH, INTERLOCK
(Superseded to 02913100)

$45.99

$

In Stock, only 1 left!

0

6

Gravely 041551

SPRING, INTERLOCK
(Superseded to 08337200)

$15.99

$

Usually ships in 4-12 days

0

7

Gravely 107354

NUT, STAMPED 9/16-18
(Superseded to 07015100)

$3.99

$

Usually ships in 4-12 days

0

8

Gravely 436738

SCREW, MACH. 10-24X1.50 PHD
(Superseded to 06118300)

$2.49

$

Usually ships in 4-12 days

0

9

Gravely 042133

WELDMENT, HANDLE
(Superseded to 08549000)

$

$

Not available

10

Gravely 042176

CONNECTOR, 2-WIRE SWITCH
(Superseded to 08550000)

$3.49

$

Usually ships in 4-12 days

0

11

Gravely 038059

TERMINAL
(Superseded to 08540001)

$3.99

$

In Stock, Qty 7

0

12

Gravely 041634

TIE WRAP, BLACK
(Superseded to 07519900)

$3.49

$

Usually ships in 4-12 days

0

13

Gravely 042198

HARNESS, STEERING BRAKE
(Superseded to 08550200)

$

$

Not available

14

Gravely 038057

CONNECTOR
(Superseded to 20645000)

$

$

Not available

15

Gravely 042000

ROD, BRAKE
(Superseded to 08599700)

$30.99

$

Usually ships in 4-12 days

0

16

Gravely 126411

BOLT, 3/8-16X1.50 RD HD SQ NK
(Superseded to 06200416)

$3.99

$

In Stock, Qty 20+

0

17

Gravely 020775

WASHER, NYLON .375X.75X.060
(Superseded to 06433600)

$0.99

$

In Stock, Qty 14

0

18

Gravely 023391

HANDLE, PARKING BRAKE
(Superseded to 08529500)

$45.99

$

Usually ships in 4-12 days

0

19

Gravely 120394

WASHER, FLAT .406X.812X.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

20

Gravely 023394

WASHER, RUBBER .375X.75X.125
(Superseded to 06433700)

$

$

Not available

21

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

22

Gravely 273921

PIN, SPRING .31X2.00
(Superseded to 05801300)

$2.99

$

Usually ships in 4-12 days

0

23

Gravely 041845

WELDMENT, BRAKE HANDLEBAR
(Superseded to 08566600)

$273.99

$

Usually ships in 4-12 days

0

24

Gravely 041563

GRIP, HANDLEBAR
(Superseded to 07526200)

$9.99

$

Usually ships in 4-12 days

0

25

Gravely 042020

ROD, BRAKE L.H.
(Superseded to 08599800)

$

$

Not available

26

Gravely 044347

GRIP, BRAKE HANDLE
(Superseded to 07529200)

$

$

Not available

27

Gravely 018355

BUSHING, PIVOT
(Superseded to 05520100)

$10.99

$

In Stock, Qty 20+

0

28

Gravely 041851

BRACKET, BRAKE HANDLE
(Superseded to 08547951)

$

$

Not available

29

Gravely 180181

BOLT, HEX 1/2-13X2.00
(Superseded to 05901929)

$3.49

$

Usually ships in 4-12 days

0

30

Gravely 041850

BRACKET, BRAKE HANDLE
(Superseded to 08547851)

$

$

Not available

31

Gravely 103348

WASHER, FLAT 1.063X2.000X.134
(Superseded to 06428500)

$2.99

$

Usually ships in 4-12 days

0

32

Gravely 103409

PIN, COTTER .188X1.500
(Superseded to 06712800)

$1.99

$

In Stock, only 3 left!

0

33

Gravely 043395

PLATE, INSTRUCTION
(Superseded to 58501000)

$

$

Not available

34

Gravely 435507

NUT, LOCK 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

35

Gravely 023385

DRUM, 7X1.75
(Superseded to 04903400)

$

$

Not available

36

Gravely 180121

BOLT, HEX 3/8-16X.875
(Superseded to 05932600)

$2.49

$

In Stock, only 1 left!

0

37

Gravely 023384

BRAKE, 7X1.75 MECHANICAL
(Superseded to 08529900)

$79.99

$

In Stock, only 1 left!

0

38

Gravely 180176

BOLT, HEX 1/2-13X1.375
(Superseded to 05935800)

$

$

Not available

39

Gravely 431780

PIN, CLEVIS .375X.750
(Superseded to 08573400)

$

$

Not available

40

Gravely 124829

NUT, JAM 3/8-16
(Superseded to 06500910)

$0.99

$

In Stock, Qty 18

0

41

Gravely 023389

BRACKET, ADJUSTMENT
(Superseded to 08529400)

$46.99

$

Usually ships in 4-12 days

0

42

Gravely 023392

SPRING, COMPRESSION
(Superseded to 08330200)

$82.99

$

Usually ships in 4-12 days

0

43

Gravely 121222

PIN, COTTER .09X.75
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

44

Gravely 041847

STUD, PIVOT
(Superseded to 08547600)

$

$

Not available

45

Gravely 120384

WASHER, LOCK 1/2 REG.
(Superseded to 06300115)

$1.49

$

In Stock, Qty 19

0

46

Gravely 131016

WASHER, FLAT .656X1.312X.095
(Superseded to 06401118)

$2.49

$

In Stock, Qty 20+

0

47

Gravely 018053

E-RING, .625 SHAFT
(Superseded to 05708300)

$0.99

$

In Stock, Qty 5

0

48

Gravely 023387

PLATE, PIVOT
(Superseded to 08529300)

$

$

Not available

49

Gravely 023388

ROD, BRAKE LINK
(Superseded to 08598600)

$

$

Not available

50

Gravely 023505

ARM, CAM LEVER
(Superseded to 08529900)

$79.99

$

In Stock, only 1 left!

0

51

Gravely 120214

WASHER, LOCK 5/16 REG.
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

52

Gravely 120368

NUT, HEX 5/16-24
(Superseded to 06522800)

$2.49

$

Usually ships in 4-12 days

0

53

Gravely 181618

BOLT, HEX 5/16-24X1.75
(Superseded to 05902007)

$2.99

$

In Stock, Qty 11

0

54

Gravely 023509

SPRING, SHOE RETAINING
(Superseded to 08530300)

$34.99

$

In Stock, only 1 left!

0

55

Gravely 023506

CAM, BRAKE
(Superseded to 08530000)

$271.99

$

In Stock, only 1 left!

0

56

Gravely 023507

PLATE, BACK
(Superseded to 08530100)

$

$

Not available

57

Gravely 023508

SPRING, SHOE RETURN
(Superseded to 08530200)

$21.99

$

Usually ships in 4-12 days

0

58

Gravely 023539

KIT, BRAKE SHOE
(Superseded to 08530400)

$268.99

$

Usually ships in 4-12 days

0

59

Gravely 102905

SCREW, SET 7/16-14X.75 CPSH
(Superseded to 06005100)

$

$

Not available

60

Gravely 014728

CLAMP, MUFFLER
(Superseded to 06920900)

$6.99

$

In Stock, only 1 left!

0

61

Gravely 180178

BOLT, HEX 1/2-13X1.625
(Superseded to 05935900)

$

$

Not available
