815012 - Ariens Zoom Snow Thrower Attachment (SN: 000101 & Above) Wheels, Counterweights, And Cold Start Assembly Parts Diagram

Zoom Snow Thrower Attachment

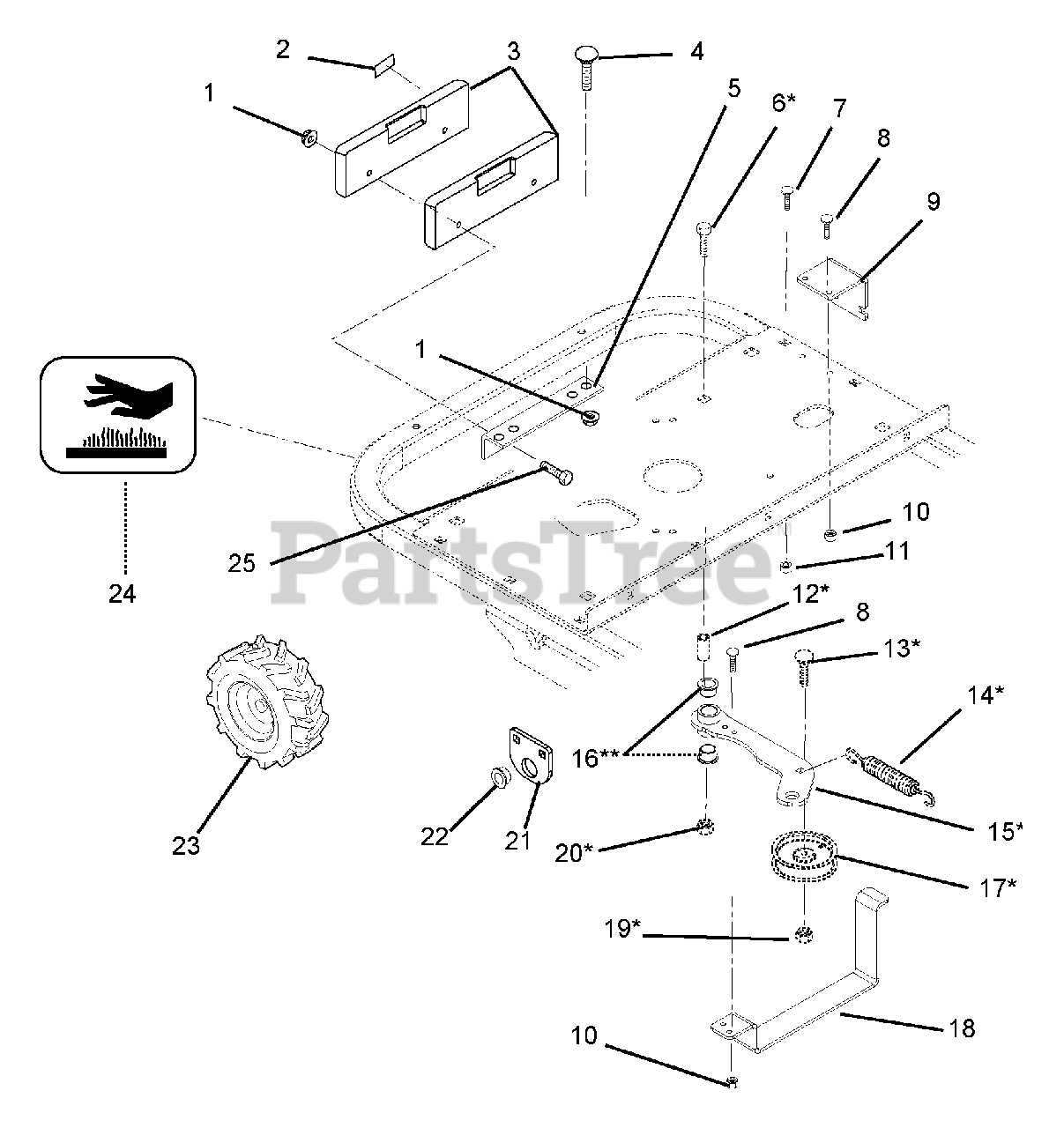

Wheels, Counterweights, And Cold Start Assembly Parts Diagram

  • Title
1

Ariens 06542000

@NUT-LK-TOP-FLG .38-16 YWZC
(Superseded to 06500822)

$1.49

$

In Stock, Qty 20+

0

2

Ariens 00272000

REFLECTOR,TAIL(AGRI-FAB)

Note: (47788 - Agri-Fab Part Number)

$

$

Not available

3

Ariens 00172000

WEIGHT, CAST IRON

$284.99

$

Usually ships in 4-12 days

0

4

Ariens 06224400

@BLT-RDHDSQNK .38-16X2.50 G5YZ
(Superseded to 06200234)

$3.99

$

In Stock, only 4 left!

0

5

Ariens 01601651

BRKT,ANGLE

$37.99

$

Usually ships in 4-12 days

0

6

Ariens 05966600

@BLT-HEX .50-13X2.50 GR5 YWZC
(Superseded to 05901712)

$3.99

$

In Stock, only 3 left!

0

7

Ariens 06220500

@BLT-RDHDSQNK .38-16X2.00 G2YZ
(Superseded to 06224300)

$3.99

$

In Stock, Qty 9

0

8

Ariens 05946800

@BLT-HEX .25-20X.75 GR5 YWZC
(Superseded to 05901716)

$0.99

$

In Stock, Qty 5

0

9

Ariens 00265551

LATCH,COLD START

$

$

Not available

10

Ariens 06543500

@NUT-LK-TOP-FLG .25-20 YWZC
(Superseded to 06500903)

$0.99

$

In Stock, Qty 12

0

11

Ariens 06537200

@NUT-LK-CTR-JAM .375-16 YWZC
(Superseded to 06500914)

$0.99

$

In Stock, Qty 20+

0

12

Ariens 05516400

BSHG-SLV .500X.750X1.560

$5.99

$

In Stock, Qty 10

0

13

Ariens 06224100

@BLT-RDHDSQNK .38-16X1.25 G5YZ
(Superseded to 06200415)

$3.99

$

In Stock, Qty 20+

0

14

Ariens 08336100

SPRING, EXT
(Superseded to 08300512)

$15.99

$

In Stock, Qty 20+

0

15

Ariens 00473500

WMT, IDLER ARM

$107.99

$

In Stock, only 1 left!

0

16

Ariens 05500039

BSHG-FLG 0.75X0.875X.625X1.125

$7.49

$

In Stock, Qty 20+

0

17

Ariens 07312500

IDLER-FLAT 4.00 X .38 NWHAMSHR
(Superseded to 07300101)

$62.99

$

In Stock, Qty 20+

0

18

Ariens 00265451

HANDLE,COLD START

$

$

Not available

19

Ariens 06537200

@NUT-LK-CTR-JAM .375-16 YWZC
(Superseded to 06500914)

$0.99

$

In Stock, Qty 20+

0

20

Ariens 06543600

@NUT-LK-TOP-FLG .50-13 YWZC
(Superseded to 06500907)

$1.49

$

In Stock, Qty 20+

0

21

Ariens 00175851

BRACKET,REAR PIVOT

$18.99

$

Usually ships in 4-12 days

0

22

Ariens 05503500

BSHG-FLG 1.000X1.12X.62X1.50BR

Note: (036872 - Gravely Part Number)

$12.99

$

In Stock, Qty 18

0

23

Ariens 00259000

ASSY,WHEEL & TIRE 18X6.5 S-HOG

$

$

Not available

24

Ariens 07754100

DECAL, HOT SURFACE

$5.99

$

In Stock, only 3 left!

0

25

Ariens 05970400

@BLT-HEX .38-16X4.50 GR5 YWZC
(Superseded to 05901938)

$4.99

$

Usually ships in 4-12 days

0
