815013 - Gravely 54" Dozer Blade for ZT Series (SN: 000101 & Above) Dozer Blade Assembly Parts Diagram

54" Dozer Blade for ZT Series

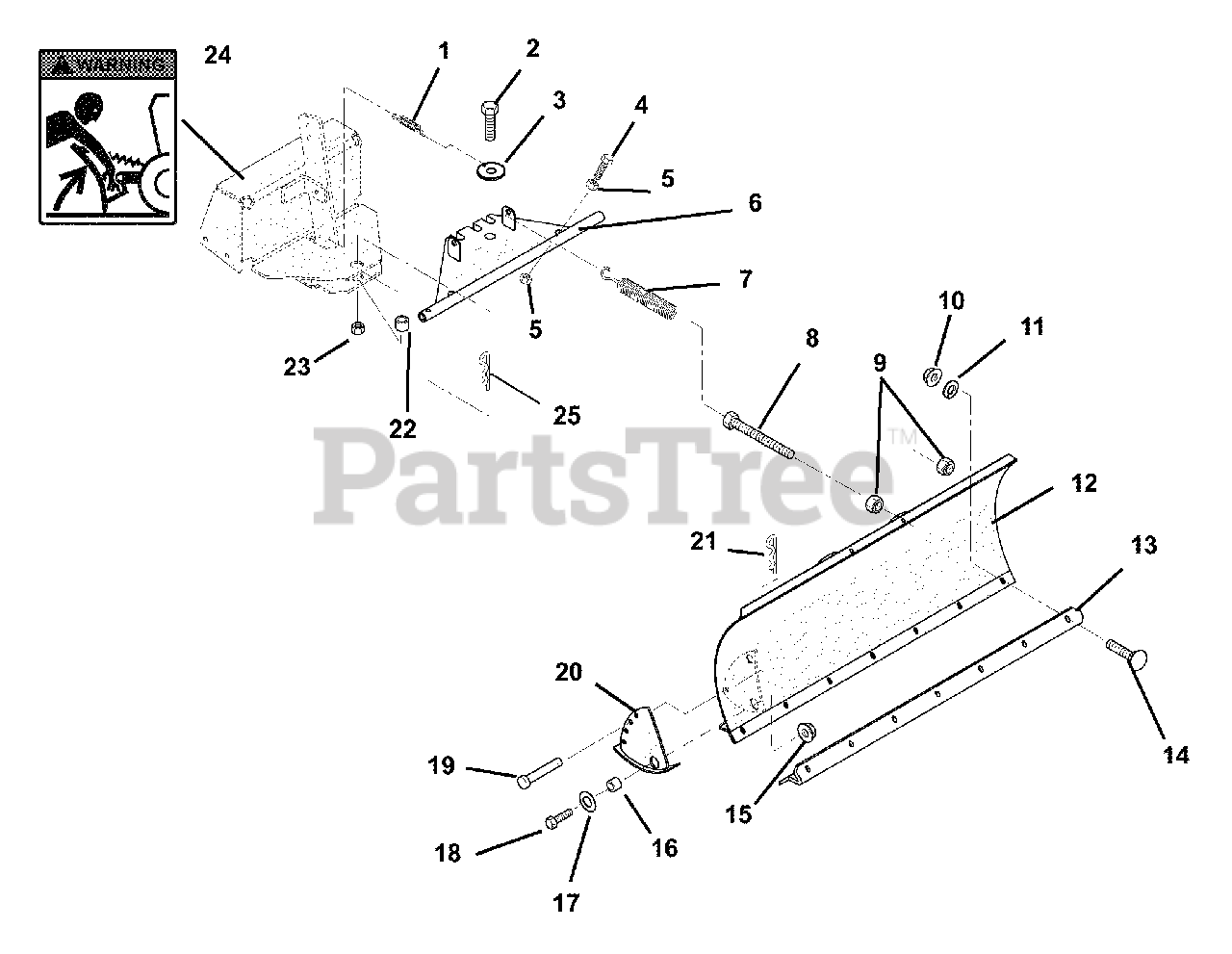

Dozer Blade Assembly Parts Diagram

  • Title
1

Gravely 00261100

Spring, Latch Agri-Fab Part #732-0360

$20.99

$

Usually ships in 4-12 days

0

2

Gravely 05961700

Bolt-Hex .75-10 x 3.00 Grade 5

$3.49

$

Usually ships in 4-12 days

0

3

Gravely 00261000

Washer, .38 Special Agri-Fab Part# 736-0306

$

$

Not available

4

Gravely 05959700

Bolt-Hex .50-13 x 2.00 Grade 5
(Superseded to 05901929)

$3.49

$

Usually ships in 4-12 days

0

5

Gravely 06537300

Nut-Hex .50-13
(Superseded to 06500814)

$3.99

$

In Stock, only 4 left!

0

6

Gravely 00260900

Weldment, Pivot Plate Agri-Fab Part# 05677

$121.99

$

Usually ships in 4-12 days

0

7

Gravely 00260600

Spring, Blade Adjustment Agri-Fab Part# 732-0359

$39.99

$

Usually ships in 4-12 days

0

8

Gravely 05981300

Bolt, Hex .38-16 x 4.00 Full Threaded

$3.99

$

Usually ships in 4-12 days

0

9

Gravely 06529400

Nut-Hex .38-16
(Superseded to 06500917)

$0.99

$

In Stock, only 2 left!

0

10

Gravely 06529800

Nut-Locking-Center .31-18
(Superseded to 06500826)

$1.49

$

In Stock, Qty 20+

0

11

Gravely 06308600

Washer-Locking .31 x .078 Regular
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

12

Gravely 00260700

Weldment, 54" Blade (Agri-fab) Agri-Fab Part# 05674
(Superseded to 03255851)

Note: (Agri-fab) Agri-Fab Part# 05674

$465.99

$

Usually ships in 4-12 days

0

13

Gravely 00260800

Plate, Wear Agri-Fab Part #05687

$

$

Not available

14

Gravely 06215700

Bolt-Round Head Square Neck .31-18 x .75 Grade 5
(Superseded to 06200232)

$2.49

$

In Stock, Qty 20+

0

15

Gravely 06529600

Nut-Locking-Center .38-16
(Superseded to 06500825)

$1.49

$

In Stock, Qty 20+

0

16

Gravely 00261300

Bushing, Skid Pivot Agri-Fab Part# 750-0437

$

$

Not available

17

Gravely 06436200

Washer-Flat-Steel .406 x .812 x .065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

18

Gravely 05948700

Bolt-Hex, .38-16 x 1.00 Grade 5
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

19

Gravely 00513900

Pin, Clevis .312 x 1

$

$

Not available

20

Gravely 00261200

Skid, 54" Blade Agri-Fab Part #05655

$

$

Not available

21

Gravely 06713500

Pin-Hair Internal .08 x .18 x 1.18
(Superseded to 06700222)

$0.99

$

In Stock, Qty 15

0

22

Gravely 01582800

Spacer, .753 x 1.00 x 1.60

$5.99

$

Usually ships in 4-12 days

0

23

Gravely 06537900

Nut-Locking-Jam-Nylon .75-10

$11.99

$

Usually ships in 4-12 days

0

24

Gravely 07732500

Decal, Pinch Point

$

$

Not available

25

Gravely 06714000

Internal Hair Pin, .15 x 2.937

$2.99

$

In Stock, Qty 9

0
