815028 - EverRide Three Bucket Bagger (SN: 000101 & Above) Bagger Cover Assembly Parts Diagram

Three Bucket Bagger

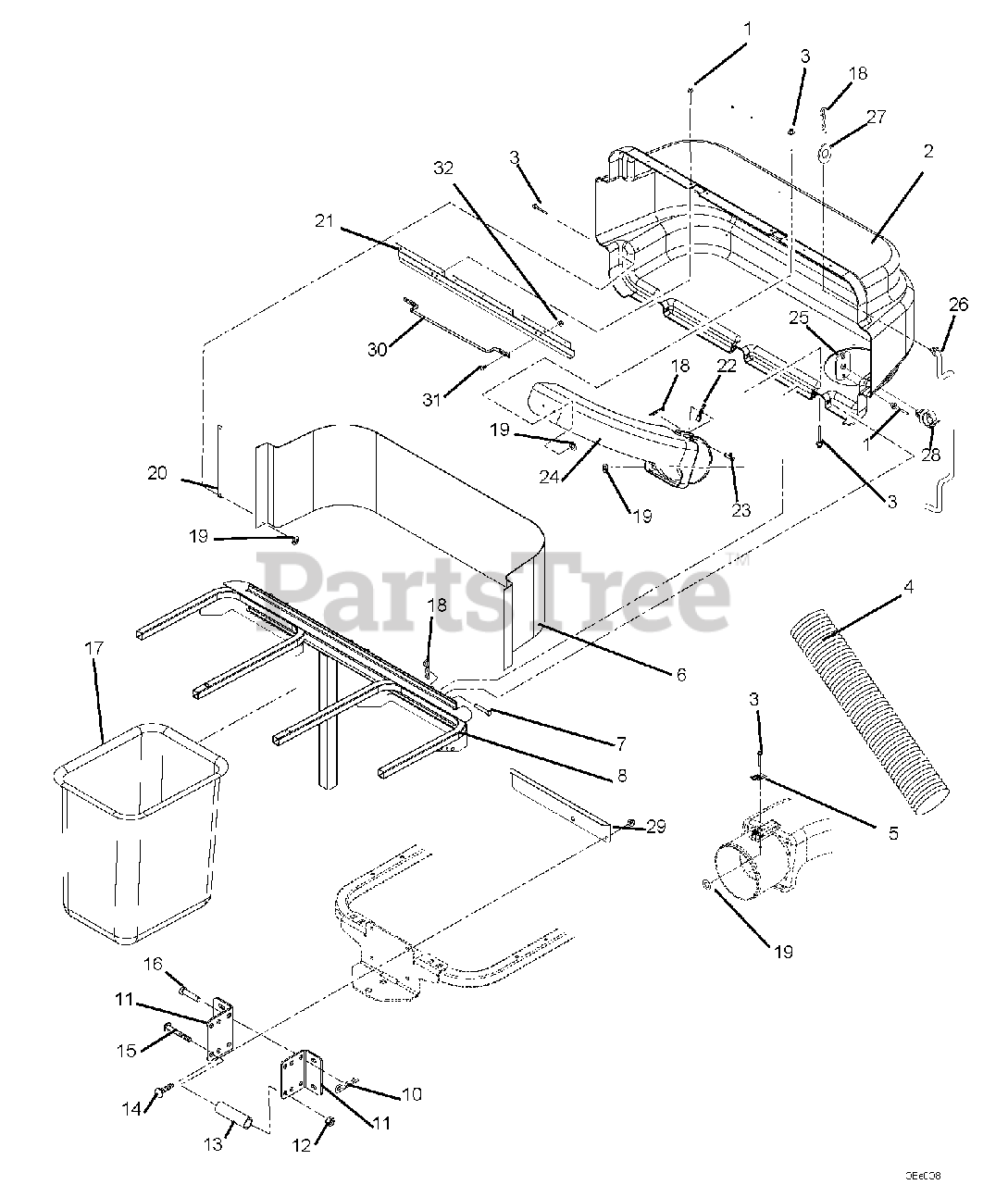

Bagger Cover Assembly Parts Diagram

  • Title
1

Gravely 06802500

Rivet, Pop .187 x .402

$1.49

$

In Stock, Qty 11

0

2

Gravely 51511800

Cover, Bagger with Decal

$339.99

$

Usually ships in 4-12 days

0

3

Gravely 06807600

Rivet, Pop .187 x .375

$

$

Not available

4

Gravely 00455400

Hose 7 x 45
(Superseded to 04222900)

$102.99

$

In Stock, only 2 left!

0

5

Gravely 07000026

Thumb Latch

$9.49

$

In Stock, Qty 10

0

6

Gravely 00166900

Screen, Bagger

$39.99

$

Usually ships in 4-12 days

0

7

Gravely 02747500

Pin, Clevis .368/.373 x 3.25

$5.99

$

In Stock, only 2 left!

0

8

Gravely 00166751

Weldment, Bagger Frame

$355.99

$

Usually ships in 4-12 days

0

9

Gravely 06542000

Nut, Locking-Top-Flange .38-16
(Superseded to 06500822)

$1.49

$

In Stock, Qty 20+

0

10

Gravely 06711900

Pin, Hair-External .12 x .31 x 2.37

$2.99

$

In Stock, only 3 left!

0

11

Gravely 00200051

Bracket, Bagger Mount

$46.99

$

Usually ships in 4-12 days

0

12

Gravely 06543600

Nut, Locking-Top-Flange .50-13
(Superseded to 06500907)

$1.49

$

In Stock, Qty 20+

0

13

Gravely 03433800

Spacer, Pivot

$14.99

$

Usually ships in 4-12 days

0

14

Gravely 06224100

Bolt, Round Head Square Neck .38-16 x 1.25 Grade 5
(Superseded to 06200415)

$3.99

$

In Stock, Qty 20+

0

15

Gravely 05959900

Bolt, Hex .50-13 x 3.00 Grade 5
(Superseded to 05901737)

$4.99

$

In Stock, Qty 10

0

16

Gravely 06810700

Pin, Clevis .494 x 2.50

$3.99

$

In Stock, Qty 6

0

17

Gravely 02724400

Grass Bagger Basket

$79.99

$

In Stock, only 2 left!

0

18

Gravely 06714800

Pin, Hair
(Superseded to 06700223)

$0.99

$

In Stock, Qty 5

0

19

Gravely 06442700

Washer, Flat-Steel .219 x .50 x .049
(Superseded to 06401123)

$0.99

$

Usually ships in 4-12 days

0

20

Gravely 00174851

Strap, Cover

$13.99

$

Usually ships in 4-12 days

0

21

Gravely 00450851

Latch, Cover

$45.99

$

Usually ships in 4-12 days

0

22

Gravely 00168300

Indicator, Flow

$24.99

$

In Stock, only 1 left!

0

23

Gravely 06815300

Pin, Clevis .31 x 2.62 Grade 5

$3.99

$

Usually ships in 4-12 days

0

24

Gravely 00165900

Boot, Upper

$121.99

$

Usually ships in 4-12 days

0

25

Gravely 00294400

Plate, Rod Clip

$13.99

$

In Stock, only 1 left!

0

26

Gravely 00292600

Prop, Rod, Bagger

$58.99

$

Usually ships in 4-12 days

0

27

Gravely 06436200

Washer, Flat-Steel .046 x .812 x .065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

28

Gravely 07534100

Clip .38

$9.49

$

In Stock, only 1 left!

0

29

Gravely 00291551

Deflector, Exhaust

$25.99

$

Usually ships in 4-12 days

0

30

Gravely 00453000

Bagger Handle

$40.99

$

Usually ships in 4-12 days

0

31

Gravely 06219900

Bolt, Round Head Square Neck .25-20 x .75 Grade 5
(Superseded to 06200307)

$0.99

$

In Stock, Qty 20+

0

32

Gravely 06535000

Nut, Locking Top Flange .25-20
(Superseded to 06517600)

$1.49

$

In Stock, Qty 20+

0
