815033 - Ariens XL Series Snow Blade (SN: 000101 & Above) Blade Parts Diagram

XL Series Snow Blade

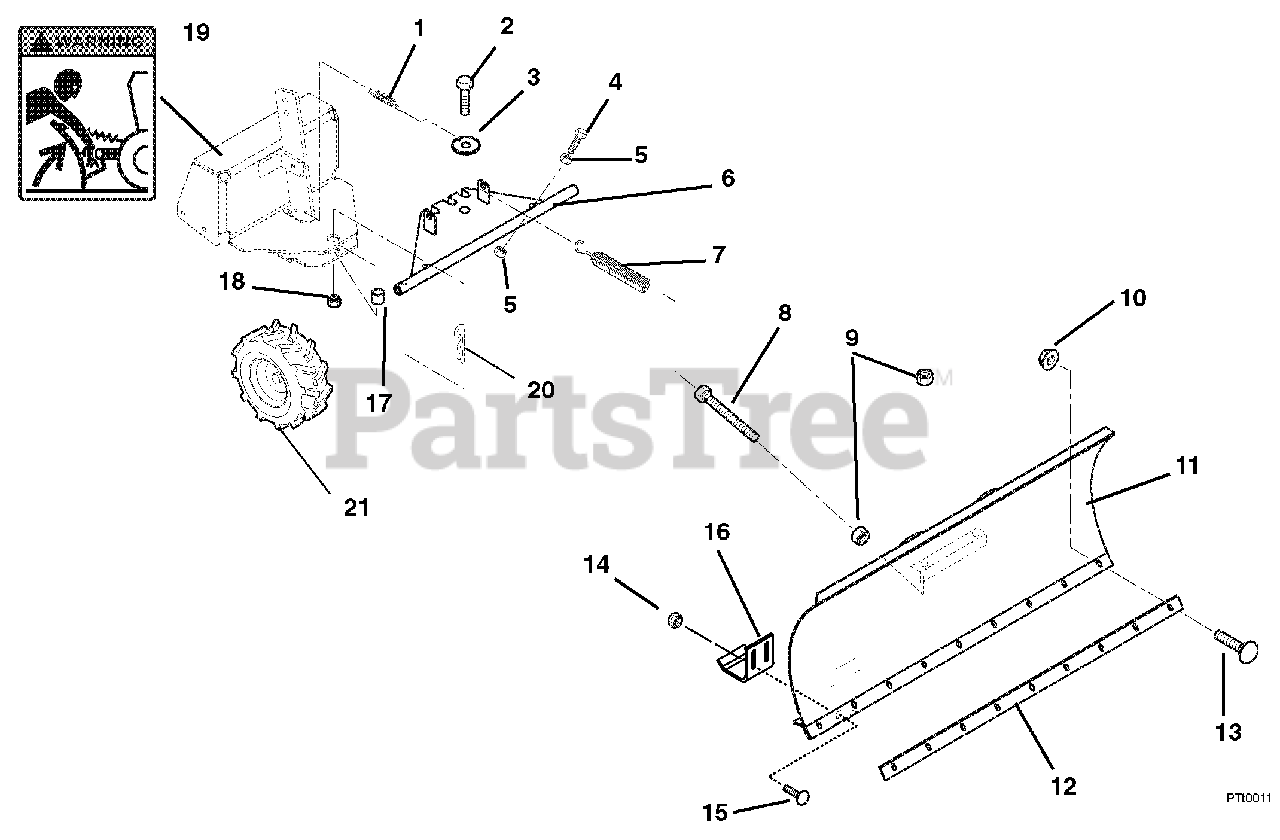

Blade Parts Diagram

  • Title
1

Ariens 00261100

SPRING,LATCH

$20.99

$

Usually ships in 4-12 days

0

2

Ariens 05961700

BLT-HEX .75-10X3.00 GR5 YWZC

$3.49

$

Usually ships in 4-12 days

0

3

Ariens 00261000

WSHR, SPECIAL

$

$

Not available

4

Ariens 05959700

@BLT-HEX .50-13X2.00 GR5 YWZC
(Superseded to 05901929)

$3.49

$

Usually ships in 4-12 days

0

5

Ariens 06537300

@NUT-HEX .50-13 YWZC
(Superseded to 06500814)

$3.99

$

In Stock, only 4 left!

0

6

Ariens 00260900

WMT,PIVOT PLATE

$121.99

$

Usually ships in 4-12 days

0

7

Ariens 00260600

SPRING,BLADE ADJUSTMENT

$39.99

$

Usually ships in 4-12 days

0

8

Ariens 05981300

BLT,HEX 3/8-16X4.00 FULL TH'D

$3.99

$

Usually ships in 4-12 days

0

9

Ariens 06529400

@NUT-HEX .38-16 YWZC
(Superseded to 06500917)

$0.99

$

In Stock, only 2 left!

0

10

Ariens 06543100

@NUT-LK-TOP-FLG .31-18 YWZC
(Superseded to 06500904)

$1.49

$

In Stock, Qty 20+

0

11

Ariens 03255851

DOZER BLADE, 54" WELDMENT 12GA

$465.99

$

Usually ships in 4-12 days

0

12

Ariens 03255951

SCRAPER BLADE, 54" DOZER BLADE

$66.99

$

Usually ships in 4-12 days

0

13

Ariens 06215700

@BLT-RDHDSQNK .31-18X.75 G5YZ
(Superseded to 06200232)

$2.49

$

In Stock, Qty 20+

0

14

Ariens 06529400

@NUT-HEX .38-16 YWZC
(Superseded to 06500917)

$0.99

$

In Stock, only 2 left!

0

15

Ariens 06212000

@BLT-RDHDSHSQNK.38-16X1.0 G5YZ
(Superseded to 06200235)

$1.49

$

In Stock, Qty 20+

0

16

Ariens 03127151

SKID SHOE

$50.99

$

Usually ships in 4-12 days

0

17

Ariens 01582800

SPACER, .753X1.00X1.60

$5.99

$

Usually ships in 4-12 days

0

18

Ariens 06537900

NUT-LK-JAM-NYL .75-10 YWZC

$11.99

$

Usually ships in 4-12 days

0

19

Ariens 07732500

DECAL, PINCH POINT

$

$

Not available

20

Ariens 06714000

PIN-HAIR-INT .15X2.937 YWZC

$2.99

$

In Stock, Qty 9

0

21

Ariens 00259000

ASSY,WHEEL & TIRE 18X6.5 S-HOG

$

$

Not available
