831038 - Ariens 42" Mower Deck (SN: 000101 - 000584) Mower 42" - Mountings Parts Diagram

42" Mower Deck

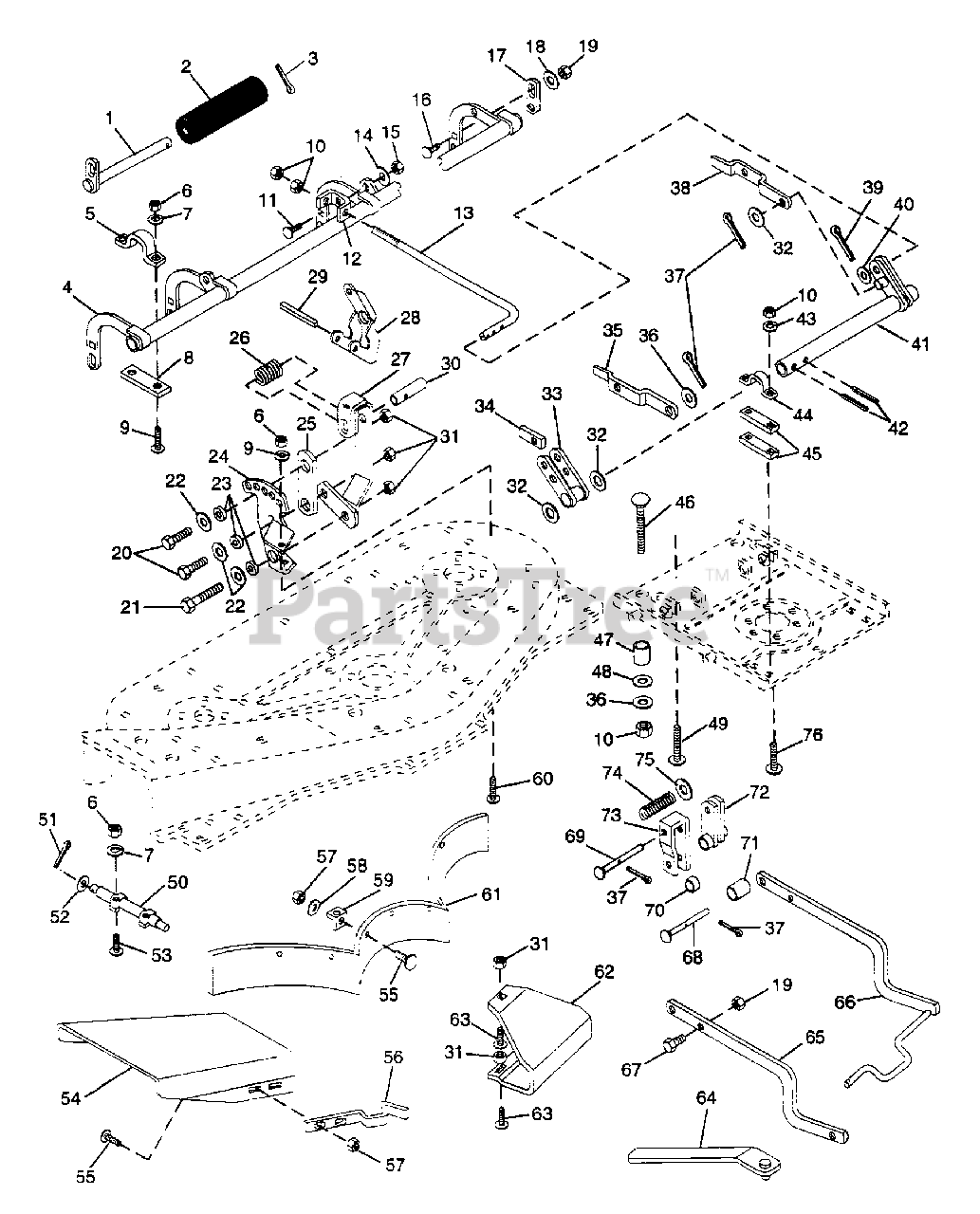

Mower 42" - Mountings Parts Diagram

  • Title
1

Ariens 03401400

ROLLER SHAFT

$

$

Not available

2

$

$

Not available

3

Ariens 06702600

PIN-COTR .18X1.0 PL
(Superseded to 06712000)

$1.99

$

Usually ships in 4-12 days

0

4

Ariens 03401100

ROLLER FRAME 42 INCH

$

$

Not available

5

$12.99

$

Usually ships in 4-12 days

0

6

Ariens 06501500

NUT-HEX .312-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

7

Ariens 06300300

WSHR-LK .312X.097 PL HVY
(Superseded to 06307400)

$0.99

$

In Stock, only 4 left!

0

8

Ariens 03402400

ADJUSTMENT PLATE

$

$

Not available

9

Ariens 06203100

BLT-RDHDSQNK .31-18X1.0 SHT PL
(Superseded to 06200237)

$3.99

$

In Stock, only 3 left!

0

10

Ariens 06502100

NUT .50-13 PL
(Superseded to 06537300)

$3.99

$

In Stock, only 4 left!

0

11

Ariens 06201400

BLT-RDHDSQNK .50-13X1.25 PL
(Superseded to 06224700)

$5.99

$

In Stock, only 1 left!

0

12

$

$

Not available

13

Ariens 03403700

ADJUSTMENT ROD

$64.99

$

Usually ships in 4-12 days

0

14

Ariens 06405600

WSHR-FL-STL .505X.880X.072 PL
(Superseded to 06436600)

$3.99

$

In Stock, only 1 left!

0

15

Ariens 06504600

NUT-LK-CTR .50-13
(Superseded to 06536300)

$3.99

$

In Stock, Qty 9

0

16

Ariens 06201300

BLT-RDHDSQSHNK .38-16X1.00 PL
(Superseded to 06212000)

$1.49

$

In Stock, Qty 20+

0

17

$

$

Not available

18

Ariens 06400800

WSHR-FL-STL .438X1.0X.083 PL
(Superseded to 06435900)

$1.49

$

In Stock, Qty 6

0

19

Ariens 06503900

NUT-LK-CTR .375-16 GR A PL
(Superseded to 06529600)

$1.49

$

In Stock, Qty 20+

0

20

Ariens 05902200

BLT-HEX .31-18X.75 PL GR2
(Superseded to 05947000)

$1.49

$

In Stock, Qty 20+

0

21

Ariens 05913400

BLT-HEX .31-18X1.25 PL GR5
(Superseded to 05947500)

$2.49

$

In Stock, only 2 left!

0

22

Ariens 06409000

WSHR-FL-STL .328X.875X.062 PL
(Superseded to 06439400)

$3.99

$

Usually ships in 4-12 days

0

23

Ariens 00607100

SPACER BUSHING .5 X .32 X .21

$14.99

$

Usually ships in 4-12 days

0

24

Ariens 03405000

QUADRANT

$

$

Not available

25

$5.99

$

Usually ships in 4-12 days

0

26

Ariens 08300600

SG-COMP .045X.50X1.187
(Superseded to 08300028)

$4.99

$

In Stock, Qty 16

0

27

Ariens 03404800

HANDLE HEIGHT ADJ.

$

$

Not available

28

$

$

Not available

29

Ariens 05805600

PIN-ROLL .188X1.75

$1.99

$

Usually ships in 4-12 days

0

$3.49

$

Usually ships in 4-12 days

0

31

Ariens 06504200

NUT-LK .312-18 GR A PL
(Superseded to 06529800)

$1.49

$

In Stock, Qty 20+

0

32

Ariens 06410800

WSHR-FL-STL .781X1.250X.059 PL
(Superseded to 06416700)

$

$

Not available

33

Ariens 03078700

FRONT HANGER LINK
(Superseded to 03078759)

$

$

Not available

34

Ariens 03035500

WEAR PLATE
(Superseded to 03035559)

$11.12

$

Usually ships in 4-12 days

0

35

Ariens 03035700

LEVELING LEVER R.H.
(Superseded to 03035751)

$

$

Not available

36

Ariens 06404700

WSHR-FL-STL .511X1.441X.125 PL
(Superseded to 06436400)

$2.99

$

In Stock, Qty 20+

0

37

Ariens 06700400

PIN-COTR .12X1.0 PL
(Superseded to 06707100)

$0.99

$

In Stock, Qty 12

0

38

Ariens 03035600

LEVELING LEVER L.H.
(Superseded to 03035651)

$

$

Not available

39

Ariens 06702400

PIN-COTR .12X.75 PL
(Superseded to 06707300)

$0.99

$

In Stock, Qty 9

0

40

Ariens 06412100

WSHR-FL-STL .469X.937X.065 PL

$

$

Not available

41

Ariens 03033200

FRONT HANGER
(Superseded to 03033259)

$96.99

$

Usually ships in 4-12 days

0

42

Ariens 05800700

PIN-ROLL .250X1.25

$0.99

$

In Stock, Qty 20+

0

43

Ariens 06300600

WSHR-LK .500X.151 HVY PL
(Superseded to 06306600)

$2.99

$

In Stock, only 1 left!

0

44

$26.99

$

Usually ships in 4-12 days

0

45

$

$

Not available

46

Ariens 06209000

BLT-RDHDSQNK .50-13X2.75 SHTPL
(Superseded to 06223700)

$3.99

$

In Stock, only 4 left!

0

47

Ariens 03072300

SPACER .512X.747X1.567

$

$

Not available

48

Ariens 06405600

WSHR-FL-STL .505X.880X.072 PL
(Superseded to 06436600)

$3.99

$

In Stock, only 1 left!

0

49

Ariens 06208500

BLT-RDHDSQNK .50-13X1.75 PL
(Superseded to 06224800)

$5.99

$

Usually ships in 4-12 days

0

50

Ariens 03405800

HINGE PIN

$46.99

$

Usually ships in 4-12 days

0

51

Ariens 06700100

PIN-COTR .09X.75 PL
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

52

Ariens 06404300

WSHR-FL-STL.406X.812X.065PL
(Superseded to 06436200)

$0.99

$

In Stock, Qty 20+

0

53

Ariens 05913500

BLT-HEX .31-18X.75 PL GR5
(Superseded to 05947000)

$1.49

$

In Stock, Qty 20+

0

54

Ariens 03034900

CHUTE EXTENSION
(Superseded to 53402500)

$114.99

$

Usually ships in 4-12 days

0

55

Ariens 06205300

BLT-RDHDSQNK .25-20X.50 SHT PL
(Superseded to 06220600)

$0.99

$

In Stock, Qty 8

0

56

Ariens 00318500

SPRING, FLAT
(Superseded to 01597751)

$20.99

$

Usually ships in 4-12 days

0

57

Ariens 06504000

NUT-LK-CTR .250-20 PL
(Superseded to 06529700)

$0.99

$

In Stock, Qty 20+

0

58

Ariens 06412700

WSHR-FL-STL.281X.62X.065 PL
(Superseded to 06437300)

$0.99

$

In Stock, Qty 17

0

59

Ariens 03434300

BAFFLE TAB
(Superseded to 03434351)

$38.99

$

Usually ships in 4-12 days

0

60

Ariens 07005300

BLT-SERRDHD SL .31-18X.75 YZ
(Superseded to 07028700)

$5.99

$

In Stock, Qty 13

0

61

Ariens 03072200

BAFFLE-42 IN PAN

$62.99

$

Usually ships in 4-12 days

0

62

Ariens 03405100

SKID 42 INCH MOWER

$

$

Not available

63

Ariens 06200900

BLT-RDHDSQSHNK .31-18X.50 YZ
(Superseded to 06222000)

$2.99

$

In Stock, only 4 left!

0

64

$50.99

$

Usually ships in 4-12 days

0

65

Ariens 03035200

HANGER ARM

$

$

Not available

66

Ariens 03035300

MOWER HANGER
(Superseded to 03035351)

$

$

Not available

67

Ariens 05914500

BLT-HEX .38-16X1.00 PL GR5
(Superseded to 05948700)

$1.49

$

In Stock, Qty 20+

0

68

Ariens 03122700

PIN-CLEV .498X4.50 YWZC

$

$

Not available

69

Ariens 03122100

PIN-CLEV .498X4.31 YWZC

$11.99

$

Usually ships in 4-12 days

0

70

Ariens 03121900

SPACER .516X.749X.938

$16.99

$

In Stock, only 1 left!

0

71

Ariens 03035100

SPACER .390X1.000X.562

$9.49

$

In Stock, Qty 7

0

$

$

Not available

73

Ariens 03122600

SUPPORT CHANNEL
(Superseded to 03122651)

$

$

Not available

74

Ariens 08313000

SG-COMP .62X.68X1.75

$14.99

$

Usually ships in 4-12 days

0

75

Ariens 06400300

WSHR-FL-STL .531X1.062X.095 PL
(Superseded to 06441900)

$0.99

$

In Stock, Qty 20+

0

76

Ariens 06207400

BLT-RDHDSQNK .50-13X1.50 PL
(Superseded to 06223100)

$4.49

$

Usually ships in 4-12 days

0
