834035 - Ariens 40" Sno-Thro Attachment (SN: 000101 - 000119) Linkage Parts Diagram

40" Sno-Thro Attachment

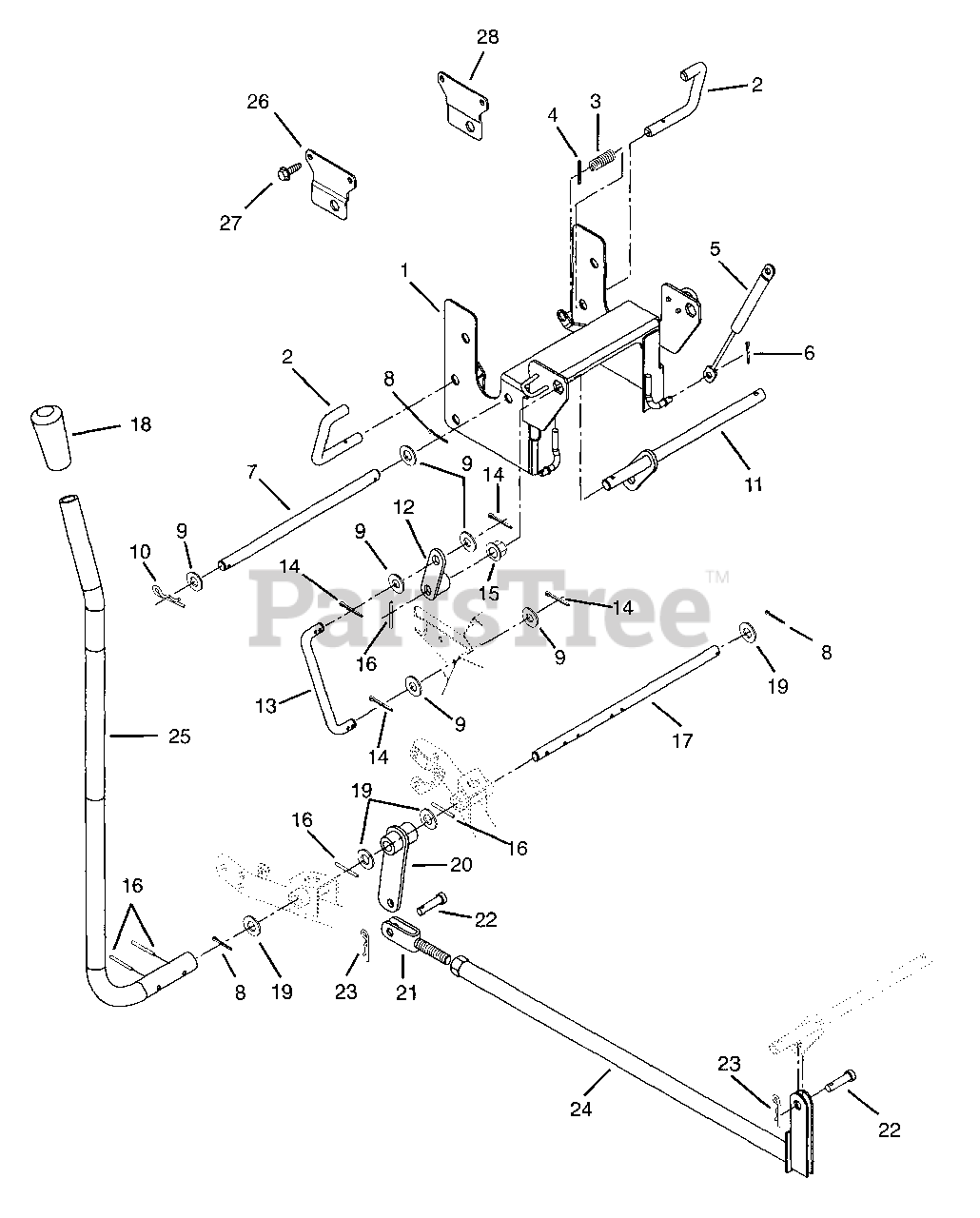

Linkage Parts Diagram

  • Title
1

Ariens 03360000

FRAME, PIVOT
(Superseded to 03360043)

$323.99

$

Usually ships in 4-12 days

0

2

Ariens 03359900

PIN, LATCH

$13.99

$

Usually ships in 4-12 days

0

3

Ariens 08326000

SG-COMP .072X.77X1.75

$

$

Not available

4

Ariens 05801600

PIN-ROLL .188X1.00
(Superseded to 02470401)

$2.49

$

In Stock, only 2 left!

0

5

Ariens 08326100

SG-GAS COMP .315X.75X10.00 120

$

$

Not available

6

Ariens 06707300

@PIN-CTR .12X.75 EXTPRSQCT YWZ

$0.99

$

In Stock, Qty 9

0

7

Ariens 03632300

ROD, PIVOT

$11.99

$

Usually ships in 4-12 days

0

8

Ariens 06712600

@PIN-CTR .12X1.25 EXTPRSQCT YZ
(Superseded to 06700212)

$0.99

$

In Stock, Qty 8

0

9

Ariens 06442800

@WSHR-FL-STL.656X1.31X.095 YWZ
(Superseded to 06401118)

$2.49

$

In Stock, Qty 20+

0

10

Ariens 06713300

PIN-HAIR-INT .17X.68X3.50 YWZC
(Superseded to 06700228)

$3.99

$

Usually ships in 4-12 days

0

11

Ariens 03630800

PIVOT ROD

$

$

Not available

12

Ariens 03629800

ARM, LIFT
(Superseded to 03629843)

$11.99

$

Usually ships in 4-12 days

0

13

Ariens 03630600

LINK, LIFT

$8.99

$

Usually ships in 4-12 days

0

14

Ariens 06707100

@PIN-CTR .12X1.00 EXTPRSQCT YZ

$0.99

$

In Stock, Qty 12

0

15

Ariens 05521600

BSHG-FLG .750X.873HEXX.53X1.18

$9.49

$

In Stock, Qty 20+

0

16

Ariens 05807100

PIN-GRV .250X1.50 TP A

$

$

Not available

17

Ariens 03630100

PIVOT ROD

$

$

Not available

18

Ariens 07526200

GRIP,HANDLE BAR

$9.99

$

Usually ships in 4-12 days

0

19

Ariens 06441400

WSHR-FL-STL.754X1.125X.062YWZC
(Superseded to 06401119)

$0.99

$

In Stock, Qty 6

0

20

Ariens 03629700

LEVER, ACTUATOR

$

$

Not available

21

Ariens 03339300

CLEVIS R.H.

$39.99

$

Usually ships in 4-12 days

0

22

Ariens 03138100

PIN-CLEV .494X1.25 YWZC
(Superseded to 06821600)

$3.99

$

In Stock, only 2 left!

0

23

Ariens 06702200

PIN-HAIR INT .14X.4X2.75
(Superseded to 06714000)

$2.99

$

In Stock, Qty 9

0

24

Ariens 03630700

TUBE, LIFT
(Superseded to 03630743)

$205.99

$

Usually ships in 4-12 days

0

25

Ariens 03339200

LEVER
(Superseded to 03339243)

$284.99

$

Usually ships in 4-12 days

0

26

Ariens 03360700

MOUNT - PIVOT FRAME RH
(Superseded to 03360751)

Note: (Used On Model 035 only). 834033 S/N > 000185

$5.99

$

Usually ships in 4-12 days

0

27

Ariens 07412900

@SCR-TAP .38-16X.50 HWH TR YWZ
(Superseded to 07400126)

Note: (Used On Model 035 only). 834033 S/N > 000185

$1.49

$

In Stock, only 4 left!

0

28

Ariens 03360800

MOUNT - PIVOT FRAME LH
(Superseded to 03360851)

Note: (Used On Model 035 only). 834033 S/N > 000185

$5.99

$

Usually ships in 4-12 days

0
