835006 - Ariens 36" Two Stage Sno-Thro Attachment (SN: 000101 & Above) Sno-Thro 36" Housing Parts Diagram

36" Two Stage Sno-Thro Attachment

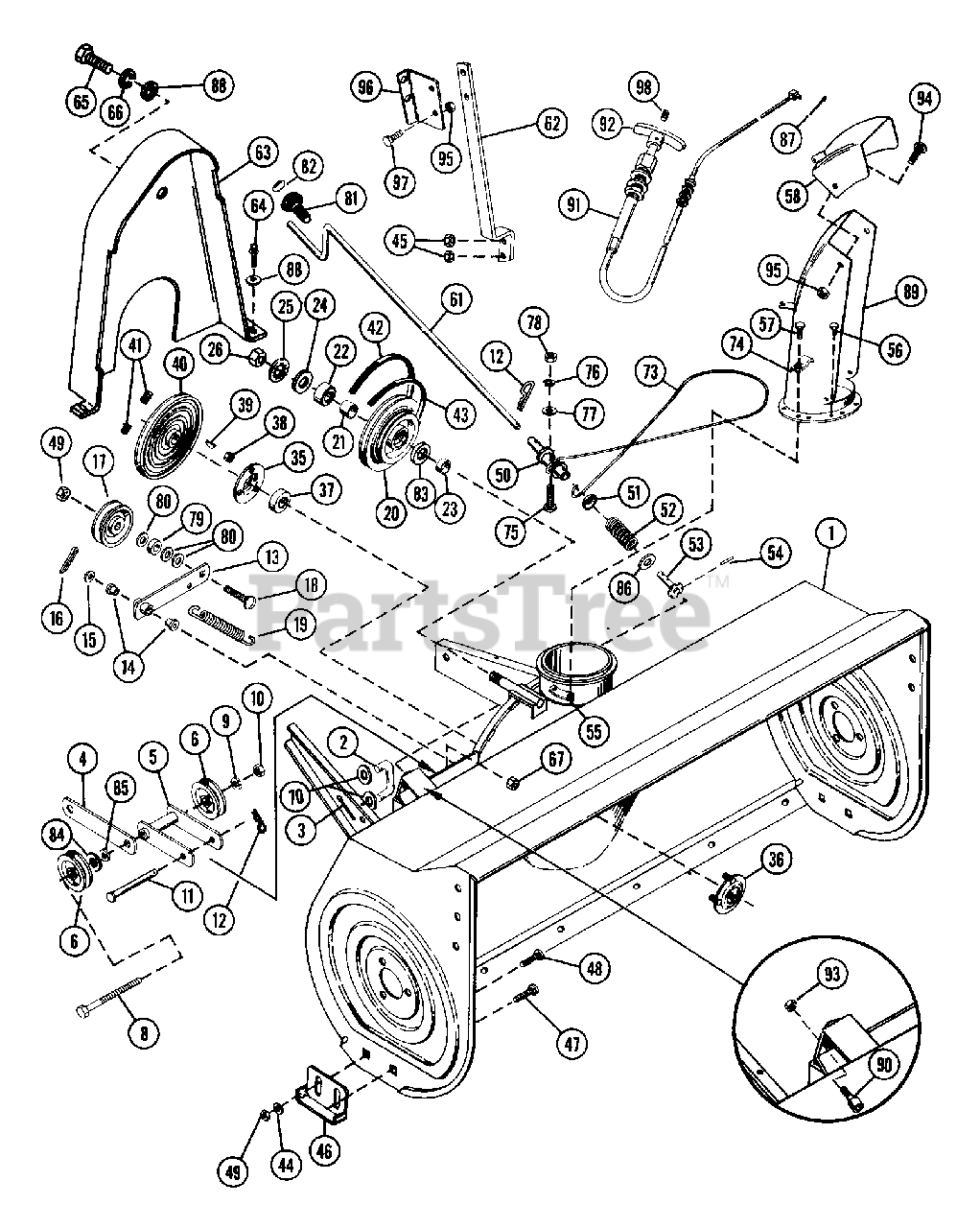

Sno-Thro 36" Housing Parts Diagram

  • Title
1

Ariens 53502300

36 IN SNO THRO HOUSING WITH DE
(Superseded to 53504500)

$

$

Not available

2

Ariens 03519900

LIFT LINK

$

$

Not available

3

Ariens 06700400

PIN-COTR .12X1.0 PL
(Superseded to 06707100)

$0.99

$

In Stock, Qty 12

0

4

Ariens 03518400

STRAP
(Superseded to 03339543)

$12.99

$

Usually ships in 4-12 days

0

5

Ariens 03518500

IDLER BRACKET

$

$

Not available

6

Ariens 07311400

IDLER-V 4.00 X .38 NWHAMSHR
(Superseded to 07300528)

$39.99

$

In Stock, only 4 left!

0

8

Ariens 05917500

BLT-HEX .38-16X5.00 PL GR2
(Superseded to 05957700)

$2.99

$

Usually ships in 4-12 days

0

9

Ariens 06300400

WSHR-LK .375X.115 HVY PL
(Superseded to 06306500)

$2.49

$

In Stock, Qty 13

0

10

Ariens 06501800

NUT-HEX .375-16
(Superseded to 06529400)

$0.99

$

In Stock, only 2 left!

0

11

Ariens 03518600

CLEVIS PIN 3/8X3.0 YWZC

$

$

Not available

12

Ariens 06701000

PIN-HAIR INT .08X.38X1.42 YWZC
(Superseded to 06700224)

$2.49

$

In Stock, only 2 left!

0

13

Ariens 03518800

IDLER ARM

$

$

Not available

14

Ariens 05503600

BSHG-FLG .372X.500X.312X.625NY

$1.49

$

In Stock, Qty 11

0

15

Ariens 06409300

WSHR-FL-STL .382X.812X.062
(Superseded to 06435700)

$1.49

$

In Stock, Qty 20+

0

16

Ariens 06702400

PIN-COTR .12X.75 PL
(Superseded to 06707300)

$0.99

$

In Stock, Qty 9

0

17

Ariens 01213200

IDLER
(Superseded to 52007000)

$39.99

$

In Stock, Qty 15

0

18

Ariens 06205600

BLT-RDHDSQNK .38-16X1.50 PL
(Superseded to 06224200)

$3.99

$

In Stock, Qty 20+

0

19

Ariens 08312200

SG-TENS .090X.75X3.50 WLD 34

$34.99

$

In Stock, only 1 left!

0

20

$

$

Not available

21

Ariens 03519000

SPACER 1.00 X .770/.760 X .813

$5.99

$

Usually ships in 4-12 days

0

22

Ariens 05412000

BRG-BALL .750X1.781X.61

$12.99

$

In Stock, Qty 20+

0

23

Ariens 03519100

SPACER 1.00 X .770/.760 X .375

$

$

Not available

24

Ariens 06410800

WSHR-FL-STL .781X1.250X.059 PL
(Superseded to 06416700)

$

$

Not available

25

Ariens 06302700

WSHR-LK-INT .750X.050 MED
(Superseded to 06310800)

$1.49

$

Usually ships in 4-12 days

0

26

Ariens 06502500

NUT-JAM .75-10 PL
(Superseded to 06537700)

$2.49

$

In Stock, Qty 20+

0

35

Ariens 03185900

BEARING FLANGE

$20.99

$

In Stock, only 4 left!

0

36

Ariens 03186000

BEARING FLANGE

$45.99

$

Usually ships in 4-12 days

0

37

Ariens 05405200

BRG-BALL 1.0X2.0X.56
(Superseded to 05416000)

$14.99

$

Usually ships in 4-12 days

0

38

Ariens 06504000

NUT-LK-CTR .250-20 PL
(Superseded to 06529700)

$0.99

$

In Stock, Qty 20+

0

39

Ariens 06600100

KEY-WDRF .188X.875X.375 SAE11

$2.99

$

In Stock, Qty 12

0

40

Ariens 07309400

PLY-V 7.50 X .75 W/KEY SALEM

$68.99

$

Usually ships in 4-12 days

0

41

Ariens 06000300

SCR-SET .32-18X.50 SKHCUP OH
(Superseded to 06003200)

$

$

Not available

42

Ariens 07212000

V-BELT, HA-WRAPPED

Note: (MULE DRIVE BELT) 109"

$56.99

$

Usually ships in 4-12 days

0

43

Ariens 07212100

OBSOLETE
(Superseded to 07214200)

Note: (BLOWER DRIVE BELT) 34"

$23.99

$

In Stock, Qty 5

0

44

Ariens 06400200

WSHR-FL-STL .38X.875X.083 PL
(Superseded to 06435700)

$1.49

$

In Stock, Qty 20+

0

45

Ariens 06504200

NUT-LK .312-18 GR A PL
(Superseded to 06529800)

$1.49

$

In Stock, Qty 20+

0

46

Ariens 02922500

SKID SHOE
(Superseded to 03075559)

$36.99

$

In Stock, Qty 6

0

47

Ariens 06201300

BLT-RDHDSQSHNK .38-16X1.00 PL
(Superseded to 06212000)

$1.49

$

In Stock, Qty 20+

0

48

Ariens 06201000

BLT-RDHDSQNK .38-16X.75 SHT PL
(Superseded to 06200336)

$2.99

$

In Stock, Qty 20+

0

49

Ariens 06503900

NUT-LK-CTR .375-16 GR A PL
(Superseded to 06529600)

$1.49

$

In Stock, Qty 20+

0

50

$

$

Not available

51

Ariens 03189100

SPHERICAL WASHER

$

$

Not available

52

Ariens 08316900

SG-COMP .054X.75X1.6

$22.99

$

Usually ships in 4-12 days

0

53

Ariens 03028700

DISC ASSEMBLY

$54.99

$

Usually ships in 4-12 days

0

54

Ariens 05801600

PIN-ROLL .188X1.00
(Superseded to 02470401)

$2.49

$

In Stock, only 2 left!

0

55

Ariens 01048300

ROD HANGER BRACKET

$

$

Not available

56

Ariens 07406700

SCR-TAP 10-24X.375 CRPH PL 1A

$

$

Not available

57

Ariens 07406800

SCR-TAP 10-24X.75 CRPH 1A

$

$

Not available

58

Ariens 53114400

DEFLECTOR W/DECAL

$

$

Not available

61

Ariens 03028800

CHUTE CRANK
(Superseded to 03081900)

$154.99

$

Usually ships in 4-12 days

0

62

Ariens 03531200

CHUTE CRANK SUPPORT

$20.99

$

Usually ships in 4-12 days

0

63

Ariens 03520000

BELT GUARD

$

$

Not available

64

Ariens 07000900

BLT-SERHFWH .31-18X.50 PL

$2.99

$

Usually ships in 4-12 days

0

65

Ariens 05913500

BLT-HEX .31-18X.75 PL GR5
(Superseded to 05947000)

$1.49

$

In Stock, Qty 20+

0

66

Ariens 06300300

WSHR-LK .312X.097 PL HVY
(Superseded to 06307400)

$0.99

$

In Stock, only 4 left!

0

67

Ariens 06501500

NUT-HEX .312-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

70

Ariens 06400400

WSHR-FL-STL.656X1.312X.095 PL
(Superseded to 06442800)

$2.49

$

In Stock, Qty 20+

0

73

$142.99

$

Usually ships in 4-12 days

0

74

Ariens 06900300

CABLE CLAMP

$

$

Not available

75

Ariens 06201700

BLT-RDHDSQNK .25-20X.62 PL
(Superseded to 06213800)

$

$

Not available

76

Ariens 06302300

WSHR-LK .313X.062
(Superseded to 06310600)

$5.99

$

In Stock, only 1 left!

0

77

Ariens 06412700

WSHR-FL-STL.281X.62X.065 PL
(Superseded to 06437300)

$0.99

$

In Stock, Qty 17

0

78

Ariens 06503200

NUT-HEX .250-20 PL
(Superseded to 06533200)

$0.99

$

In Stock, Qty 7

0

79

Ariens 03114500

SPACER -FLANGED .390X.500X.781

$9.99

$

In Stock, only 4 left!

0

80

Ariens 06405600

WSHR-FL-STL .505X.880X.072 PL
(Superseded to 06436600)

$3.99

$

In Stock, only 1 left!

0

81

$15.99

$

In Stock, only 2 left!

0

82

Ariens 01019800

CAP, 3/8 ROD YWZC

$2.99

$

In Stock, Qty 7

0

83

Ariens 06410900

WSHR-FL-STL .781X1.500X.188
(Superseded to 06439000)

$1.49

$

In Stock, Qty 20+

0

84

Ariens 06404800

WSHR-FL-STL .755X1.375X.062 PL
(Superseded to 06441500)

$3.99

$

In Stock, Qty 17

0

85

Ariens 06409300

WSHR-FL-STL .382X.812X.062
(Superseded to 06435700)

$1.49

$

In Stock, Qty 20+

0

86

Ariens 06419300

WSHR-FL-STL .633X1.000X050
(Superseded to 53506400)

$

$

Not available

87

Ariens 06700100

PIN-COTR .09X.75 PL
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

88

Ariens 06400200

WSHR-FL-STL .38X.875X.083 PL
(Superseded to 06435700)

$1.49

$

In Stock, Qty 20+

0

89

Ariens 03028300

DISCHARGE CHUTE
(Superseded to 03028359)

$145.99

$

In Stock, only 1 left!

0

90

Ariens 05915600

SCR-SKH 10-24X.38

$1.99

$

Usually ships in 4-12 days

0

91

Ariens 06913700

CONTROL CABLE
(Superseded to 06943400)

$166.99

$

In Stock, only 1 left!

0

92

Ariens 07509100

T-HANDLE

$

$

Not available

93

Ariens 06509400

NUT-LK DUAL FACE 10-24 PL
(Superseded to 06530600)

$0.99

$

In Stock, Qty 20+

0

94

Ariens 05902300

BLT-HEX .38-16X.75 PL GR2
(Superseded to 05959400)

$1.49

$

In Stock, only 3 left!

0

95

Ariens 06503900

NUT-LK-CTR .375-16 GR A PL
(Superseded to 06529600)

$1.49

$

In Stock, Qty 20+

0

96

Ariens 03531300

CONTROL BRACKET

$

$

Not available

97

Ariens 05900400

BLT-HEX .38-16X1.00 PL
(Superseded to 05948700)

$1.49

$

In Stock, Qty 20+

0

98

Ariens 06105300

SCRW-MCH 8-32X.31 PAN PL

$

$

Not available

99

Ariens 06405600

WSHR-FL-STL .505X.880X.072 PL
(Superseded to 06436600)

$3.99

$

In Stock, only 1 left!

0
