887024 - Gravely 60" Deck for 4-Wheel Tractor (SN: 000101 & Above) MOWER DECK ASSEMBLY Parts Diagram

60" Deck for 4-Wheel Tractor

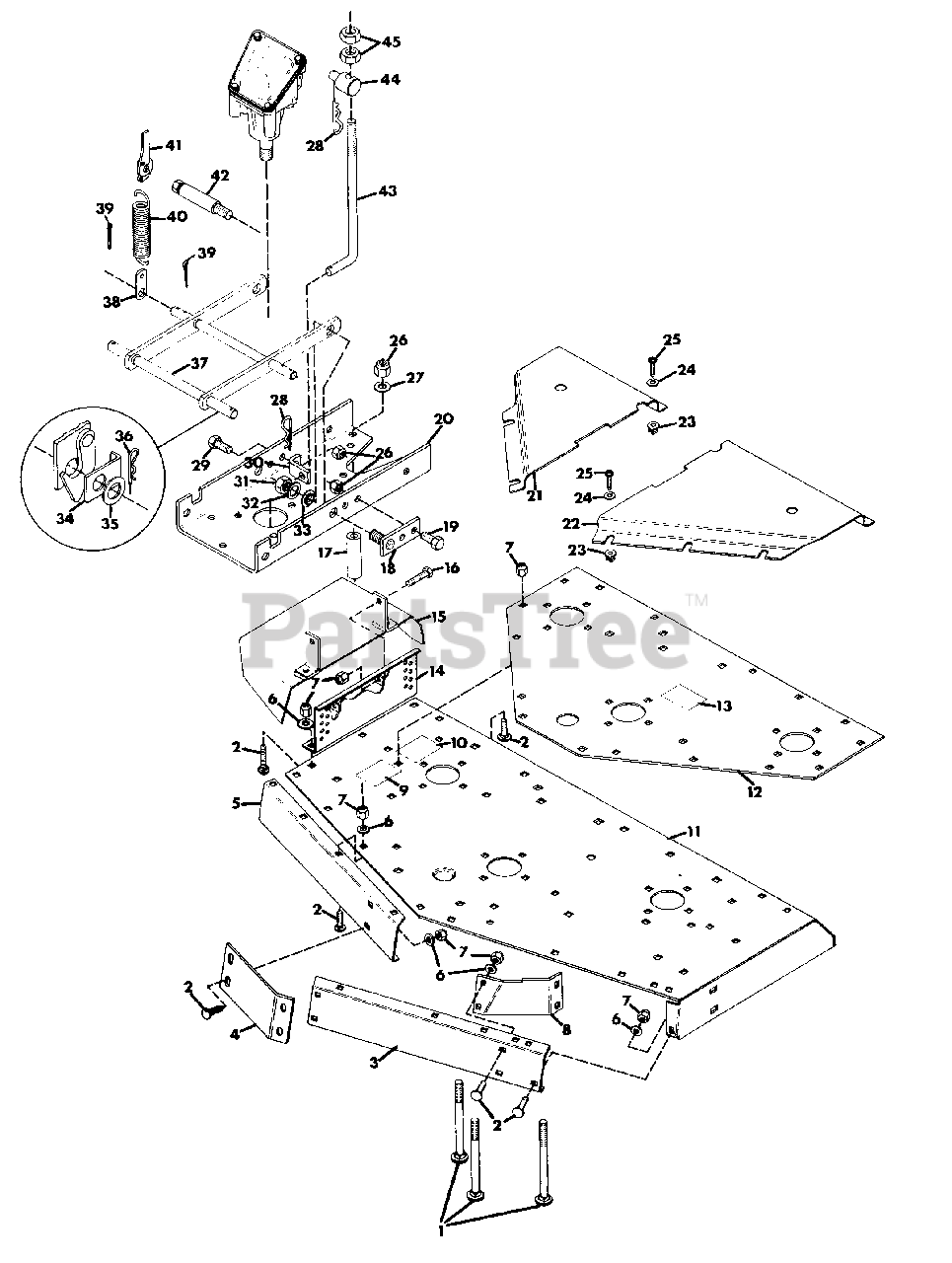

MOWER DECK ASSEMBLY Parts Diagram

  • Title
1

Gravely 126803

BOLT, 1/2-13X3.50 RD HD SQ NK
(Superseded to 06218500)

$5.99

$

In Stock, only 1 left!

0

2

Gravely 120915

BOLT, 3/8-16X1.00 RD HD SQ NK

$

$

Not available

3

Gravely 031344

PLATE, FRONT COVER L.H.
(Superseded to 21210800)

$199.99

$

In Stock, only 1 left!

0

4

Gravely 035648

BRACKET, FRONT DECK
(Superseded to 20626400)

$

$

Not available

5

Gravely 035666

PLATE, FRONT COVER
(Superseded to 21242100)

$199.99

$

In Stock, only 1 left!

0

6

Gravely 120394

WASHER, FLAT .406X.812X.065
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

7

Gravely 456004

NUT, LOCK 3/8-16
(Superseded to 06500831)

$2.49

$

In Stock, Qty 20+

0

8

Gravely 031354

BAFFLE, FRONT
(Superseded to 08905253)

$

$

Not available

9

Gravely 033928

DECAL, WARNING EYE
(Superseded to 05350200)

$31.99

$

Usually ships in 4-12 days

0

10

Gravely 033926

DECAL, DANGER HAND
(Superseded to 05350300)

$31.99

$

Usually ships in 4-12 days

0

11

Gravely 035551

WELDMENT, 60" OFC
(Superseded to 21254700)

$

$

Not available

12

Gravely 031342

PLATE, DECK SUPPORT
(Superseded to 08936300)

$159.99

$

Usually ships in 4-12 days

0

13

Gravely 031834

DECAL, BELT DIAGRAM
(Superseded to 05208100)

$

$

Not available

14

Gravely 037988

WELDMENT, 60" HANGER
(Superseded to 21245500)

$

$

Not available

15

Gravely 035668

WELDMENT, DISCHARGE CHUTE
(Superseded to 09090300)

$

$

Not available

16

Gravely 180124

BOLT, HEX 3/8-16X1.25
(Superseded to 05901724)

$0.99

$

In Stock, Qty 12

0

17

Gravely 031367

SPACER, .850X.546X2.18
(Superseded to 08827800)

$19.99

$

Usually ships in 4-12 days

0

18

Gravely 037987

WELDMENT, PIVOT ANCHOR
(Superseded to 08741400)

$

$

Not available

19

Gravely 180177

BOLT, HEX 1/2-13X1.50
(Superseded to 05901631)

$3.99

$

In Stock, only 1 left!

0

20

Gravely 035779

PLATE, SUPPORT
(Superseded to 21242653)

$

$

Not available

21

Gravely 038000

COVER, BELT R.H.
(Superseded to 20642500)

$

$

Not available

22

Gravely 038001

COVER, BELT L.H.

$

$

Not available

23

Gravely 011777

GROMMET, PLASTIC
(Superseded to 07538100)

$1.49

$

In Stock, Qty 5

0

24

Gravely 120392

WASHER, FLAT .281X.625X.065
(Superseded to 06401001)

$0.99

$

In Stock, Qty 17

0

25

Gravely 160536

SCREW, MACH. 1/4-20X.625 RD HD
(Superseded to 06113400)

$

$

Not available

26

Gravely 435507

NUT, LOCK 1/2-13
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

27

Gravely 120396

WASHER, FLAT .531X1.062X.095
(Superseded to 06401015)

$0.99

$

In Stock, Qty 20+

0

28

Gravely 015691

PIN, COTTER HAIR
(Superseded to 06714900)

$1.49

$

In Stock, Qty 20+

0

29

Gravely 180179

BOLT, HEX 1/2-13X1.75
(Superseded to 05901939)

$3.99

$

In Stock, Qty 10

0

30

Gravely 037984

BRACKET, LIFT
(Superseded to 08751900)

$

$

Not available

31

Gravely 034112

NUT, LOCK 3/4-10
(Superseded to 06526300)

$

$

Not available

32

Gravely 011223

RACE, BEARING THRUST
(Superseded to 06413400)

$3.49

$

In Stock, only 2 left!

0

33

Gravely 010174

BUSHING, NYLON .76X1.00X.6 FLANGE
(Superseded to 05518400)

$4.99

$

In Stock, Qty 20+

0

34

Gravely 037982

KEEPER, MOWER PIVOT
(Superseded to 08741100)

$

$

Not available

35

Gravely 423315

WASHER, FLAT .813X1.37X.100
(Superseded to 06401140)

$1.49

$

In Stock, Qty 20+

0

36

Gravely 010405

PIN, HAIR
(Superseded to 06714000)

$2.99

$

In Stock, Qty 9

0

37

Gravely 035777

WELDMENT, PIVOT ARM
(Superseded to 21242400)

$

$

Not available

38

Gravely 011273

STRAP
(Superseded to 08861800)

$22.99

$

Usually ships in 4-12 days

0

39

Gravely 120123

PIN, COTTER .125X.1.125
(Superseded to 06700212)

$0.99

$

In Stock, Qty 8

0

40

Gravely 011272

SPRING, EXT. 7.625X1.50X70 RATE
(Superseded to 08334300)

$52.99

$

Usually ships in 4-12 days

0

41

Gravely 011274

LATCH, SPRING ASSEMBLY R.H.
(Superseded to 08747300)

$39.99

$

In Stock, only 1 left!

0

42

Gravely 031688

LATCH, PIN
(Superseded to 08729600)

$

$

Not available

43

Gravely 019201

ROD, LIFT
(Superseded to 08599900)

$67.99

$

Usually ships in 4-12 days

0

44

Gravely 011262

PIVOT, MOWER LIFT
(Superseded to 08811600)

$45.99

$

In Stock, only 3 left!

0

45

Gravely 120238

NUT, JAM 1/2-13 HEX
(Superseded to 06500911)

$1.49

$

In Stock, Qty 20+

0

NS

Gravely 038769

STRIPE
(Superseded to 07852100)

$9.99

$

Usually ships in 4-12 days

0

NS

Gravely 011275

LATCH, SPRING ASSEMBLY L.H.
(Superseded to 08747400)

$43.99

$

Usually ships in 4-12 days

0
