888021 - Gravely 40" Wing Deck 4-Wheel Tractor (SN: 000101 & Above) WING MOWER FRAME 40" Parts Diagram

40" Wing Deck 4-Wheel Tractor

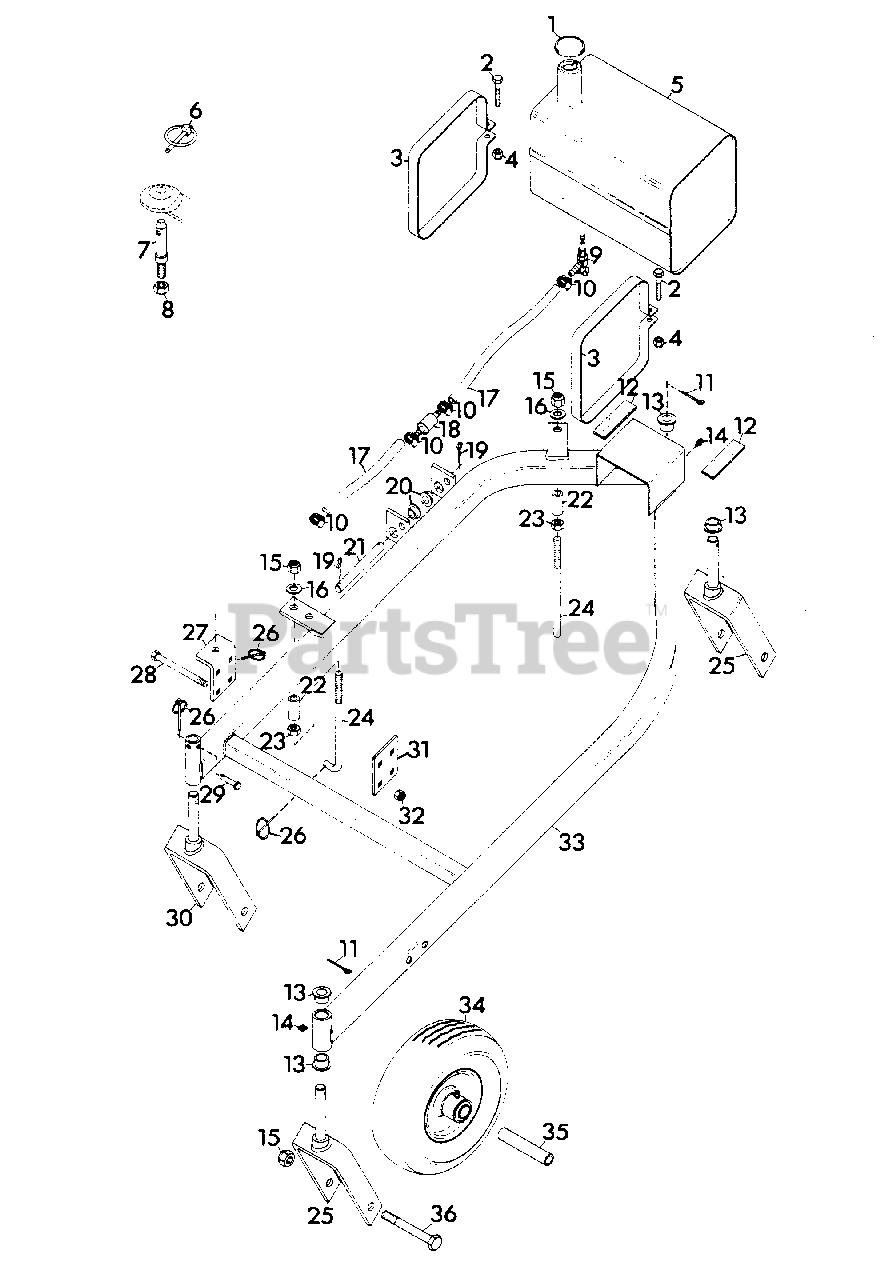

WING MOWER FRAME 40" Parts Diagram

  • Title
1

Gravely 007289

CAP,GAS TANK
(Superseded to 08860100)

$37.99

$

Usually ships in 4-12 days

0

2

Gravely 180081

BLT-HEX .31-18X1.25 GR5 YWZC
(Superseded to 05901803)

$2.99

$

In Stock, Qty 11

0

3

Gravely 031885

STRAP,WING TANK
(Superseded to 08731551)

$

$

Not available

4

Gravely 419455

NUT-LK-NYL .312-18 YWZC
(Superseded to 06500820)

$1.49

$

In Stock, Qty 5

0

5

Gravely 031886

TANK,FUEL
(Superseded to 08731651)

$

$

Not available

6

Gravely 021979

PIN-LYNCH .44X2.036
(Superseded to 07014400)

$

$

Not available

7

Gravely 031930

PIN,REAR HITCH 8000 SER
(Superseded to 08734100)

$

$

Not available

8

Gravely 418692

NUT-LK-NYL .625-11 YWZC
(Superseded to 06540700)

$4.99

$

In Stock, Qty 20+

0

9

Gravely 007354

VALVE & STRAINER
(Superseded to 08860200)

$

$

Not available

10

Gravely 032045

HOSE CLAMP
(Superseded to 06924300)

$7.99

$

Usually ships in 4-12 days

0

11

Gravely 137204

PIN-CTR .12X1.50 EXTPRSQCT YZ
(Superseded to 06714300)

$2.49

$

Usually ships in 4-12 days

0

12

Gravely 031884

PAD, GAS TANK
(Superseded to 03301900)

$

$

Not available

13

Gravely 022098

BRG-FLG 1.001X1.252X.75X1.5
(Superseded to 05422400)

$

$

Not available

14

Gravely 014406

FTG-LUBE .25-28X.256 YWZC
(Superseded to 07012600)

$

$

Not available

15

Gravely 435507

NUT-LK-NYL .50-13 YWZC
(Superseded to 06500830)

$2.99

$

In Stock, Qty 20+

0

16

Gravely 120390

WSHR-FL-STL.563X1.38X.109YWZC
(Superseded to 06401012)

$2.99

$

In Stock, Qty 20+

0

17

Gravely 021134

HOSE, .25 LOW-PERM BULK GAS
(Superseded to 03278100)

$1.49

$

In Stock, Qty 20+

0

18

Gravely 031848

FLTR,FUEL
(Superseded to 08729800)

$5.49

$

In Stock, only 1 left!

0

19

Gravely 137228

PIN-CTR .15X1.50 YWZC
(Superseded to 06713800)

$3.99

$

Usually ships in 4-12 days

0

20

Gravely 010174

BSHG-FLG .762X1.0X.580X1.48 NY
(Superseded to 05518400)

$5.49

$

In Stock, Qty 15

0

21

Gravely 031877

PIN,PIVOT
(Superseded to 08731100)

$

$

Not available

22

Gravely 031883

SLV,HEIGHT ROD
(Superseded to 08731400)

$

$

Not available

23

Gravely 120238

NUT-JAM .50-13 YWZC
(Superseded to 06500911)

$1.99

$

In Stock, Qty 20+

0

24

Gravely 031921

ROD,HEIGHT ADJUSTMENT
(Superseded to 08654300)

$

$

Not available

25

Gravely 031865

WLDMT,CASTER
(Superseded to 08730400)

$

$

Not available

26

Gravely 023468

PIN-KLIK 1.000X.188X1.25 YWZC
(Superseded to 07014500)

$6.49

$

Usually ships in 4-12 days

0

27

Gravely 031880

PLT,ROD BRACKET
(Superseded to 08731200)

$

$

Not available

28

Gravely 189304

BLT-HEX .38-16X3.25 GR5 YWZC
(Superseded to 05901817)

$4.99

$

In Stock, Qty 20+

0

29

Gravely 022113

PIN-CLEV .38X2.62 YWZC
(Superseded to 06811100)

$

$

Not available

30

Gravely 043230

WLDMT,LOCKING CASTER
(Superseded to 08760700)

$

$

Not available

31

Gravely 035497

PLT,ADJUSTMENT CLAMP
(Superseded to 08737853)

$

$

Not available

32

Gravely 456004

NUT-LK-NYL .38-16 YWZC
(Superseded to 06500831)

$3.49

$

In Stock, Qty 20+

0

33

Gravely 043222

WLDMT,FRAME
(Superseded to 08760400)

$

$

Not available

34

Gravely 031870

T/WHL ASSY 4.10/3.50X4
(Superseded to 07128500)

$

$

Not available

35

Gravely 031871

BUSH.,S.512X.745X4.06 ST
(Superseded to 08821900)

$

$

Not available

36

Gravely 445608

BLT-HEX .50-13X5.50 GR5YWZC
(Superseded to 05901632)

$7.49

$

In Stock, Qty 12

0

NS

Gravely 024608

G-DECAL, GRAVLEY LOGO
(Superseded to 02460800)

$29.99

$

Usually ships in 4-12 days

0

NS

Gravely 043373

DECAL,THROTTLE & CHOKE
(Superseded to 20765700)

$

$

Not available
