901027 (RT 8020) - Ariens 20" Rear Tine Tiller, 8hp Briggs & Stratton (SN: 000101 & Above) Belt Drive And Tines Parts Diagram

20" Rear Tine Tiller, 8hp Briggs & Stratton

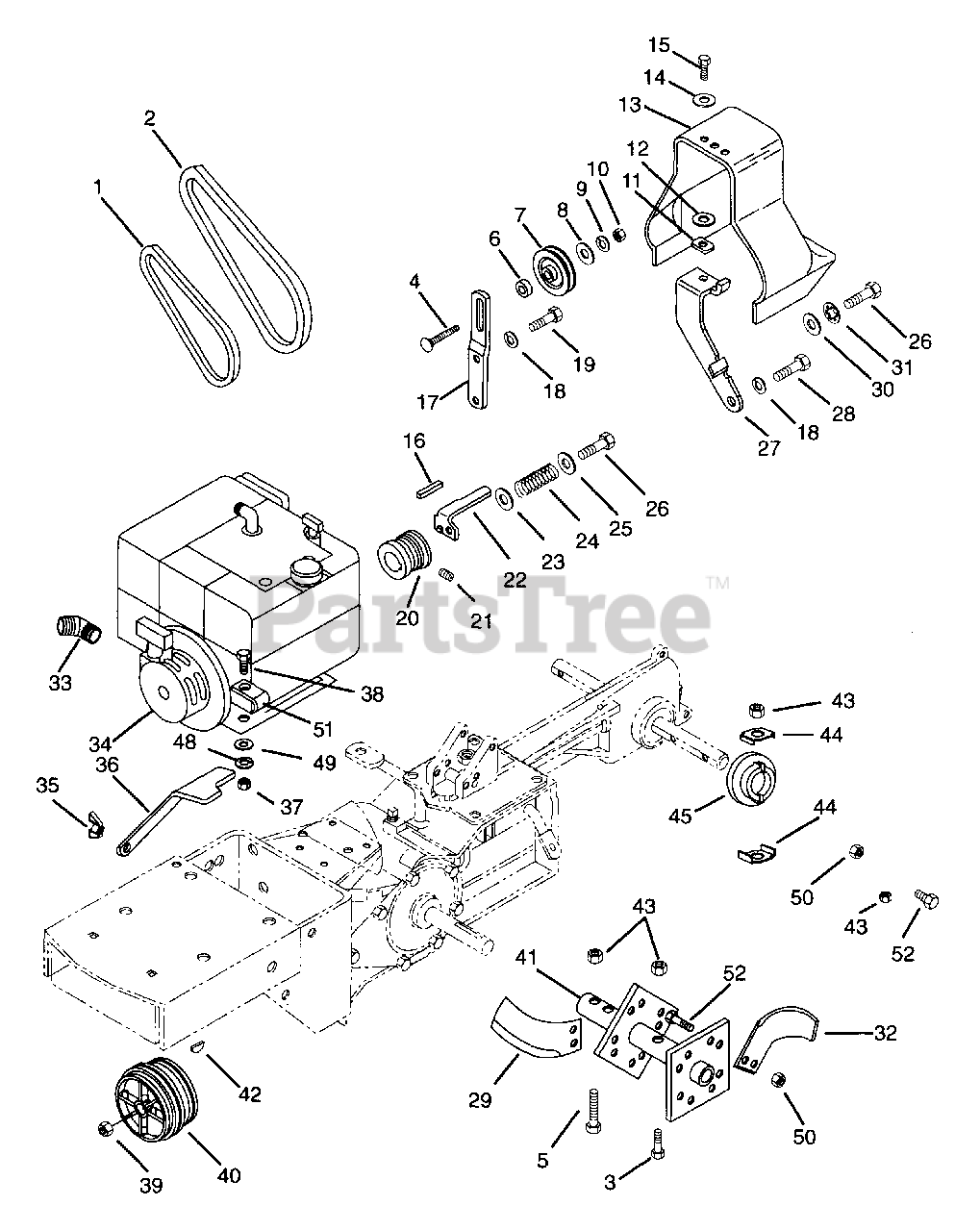

Belt Drive And Tines Parts Diagram

  • Title
1

Ariens 07231600

V-BELT, SAE 380-RAW EDGE (SET)

$48.99

$

Usually ships in 4-12 days

0

2

Ariens 07212700

V-BELT, 3L-COGGED

$28.99

$

In Stock, only 1 left!

0

3

Ariens 05920300

BLT-HEX .38-16X2.00 GR8
(Superseded to 05963100)

$2.99

$

Usually ships in 4-12 days

0

4

Ariens 06202200

BLT-RDHDSQNK .31-18X1.38SHT PL
(Superseded to 06212100)

$1.49

$

In Stock, Qty 11

0

5

Ariens 05920200

BLT-HEX .38-16X2.75 GR8
(Superseded to 05961400)

$3.99

$

In Stock, Qty 20+

0

6

Ariens 01213100

SPCR, BRG .315X.50X.688X.281

$3.49

$

In Stock, Qty 6

0

7

Ariens 02457400

IDLER
(Superseded to 52007000)

$39.99

$

In Stock, Qty 15

0

8

Ariens 06400200

WSHR-FL-STL .38X.875X.083 PL
(Superseded to 06435700)

$1.49

$

In Stock, Qty 20+

0

9

Ariens 06300300

WSHR-LK .312X.097 PL HVY
(Superseded to 06307400)

$0.99

$

In Stock, only 4 left!

0

10

Ariens 06501500

NUT-HEX .312-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

11

Ariens 06513000

NUT-SPEED U-TYPE .250-20

$

$

Not available

12

Ariens 07005000

NUT-RETNR

$3.99

$

Usually ships in 4-12 days

0

13

Ariens 05013500

WLDMT,SHAFT UPPER STEERING

$139.99

$

Usually ships in 4-12 days

0

14

Ariens 06400100

WSHR-FL-STL .250X.562X.049 PL
(Superseded to 06442300)

$1.99

$

In Stock, only 2 left!

0

15

Ariens 05915500

BLT-HEX .25-20X.50 PL GR5
(Superseded to 05947900)

$0.99

$

In Stock, Qty 5

0

16

Ariens 06603400

KEY-SQ .25 X 1.25 X .25 SAE

$3.99

$

In Stock, only 1 left!

0

17

Ariens 00133100

REVERSE IDLER BRACKET
(Superseded to 00133151)

$5.53

$

Usually ships in 4-12 days

0

18

Ariens 06300400

WSHR-LK .375X.115 HVY PL
(Superseded to 06306500)

$2.49

$

In Stock, Qty 13

0

19

Ariens 05902300

BLT-HEX .38-16X.75 PL GR2
(Superseded to 05959400)

$1.49

$

In Stock, only 3 left!

0

20

Ariens 00133400

ENGINE SHEAVE

$

$

Not available

21

Ariens 06001200

SCR-SET .32-18X.38 SKHCUPNL OH
(Superseded to 06005500)

$2.99

$

In Stock, Qty 17

0

22

Ariens 00133000

BELT FINGER
(Superseded to 00133051)

$

$

Not available

23

Ariens 06410200

WSHR-FL-STL .406X1.125X.125 PL
(Superseded to 06309100)

$

$

Not available

24

Ariens 08318800

SG-COMP .125X.68X1.62

$

$

Not available

25

Ariens 06404300

WSHR-FL-STL.406X.812X.065PL
(Superseded to 06436200)

$0.99

$

In Stock, Qty 20+

0

26

Ariens 05906800

BLT-HEX .38-16X2.00 PL GR2
(Superseded to 05963300)

$2.99

$

In Stock, Qty 15

0

27

Ariens 00155000

BELT COVER BRACKET
(Superseded to 00155051)

$

$

Not available

28

Ariens 05909900

BLT-HEX .38-16X.63 PL GR2

$

$

Not available

29

Ariens 00417200

R KNIFE TINE

$25.99

$

Usually ships in 4-12 days

0

30

Ariens 06405700

WSHR-FL-STL .323X.625X.062 PL
(Superseded to 06436700)

$1.49

$

In Stock, only 2 left!

0

31

Ariens 06301800

WSHR-LK-INT .313X.030 PL
(Superseded to 06310500)

$0.99

$

In Stock, only 3 left!

0

32

Ariens 00417100

L KNIFE TINE

$25.99

$

Usually ships in 4-12 days

0

33

Ariens 00154600

MANUAL, OWNER'S - RT 5018

$

$

Not available

34

Ariens 08247500

ENGINE, B&S 8HP MODEL 196432

$

$

Not available

35

Ariens 06511300

NUT-WING W/INSERT .312 - 18
(Superseded to 06537100)

$5.99

$

In Stock, only 1 left!

0

36

Ariens 00154100

BELT FINGER
(Superseded to 00154151)

$22.30

$

Usually ships in 4-12 days

0

37

Ariens 06524600

NUT-HEX .312-18
(Superseded to 06529200)

$0.99

$

In Stock, Qty 16

0

38

Ariens 05917000

BLT-HEX .31-18X2.00 PL GR5
(Superseded to 05957200)

$1.49

$

In Stock, Qty 15

0

39

Ariens 06503000

NUT-LK-CTR .75-16 PL
(Superseded to 06536900)

$5.99

$

In Stock, Qty 8

0

40

Ariens 00133300

DRIVE SHEAVE

$

$

Not available

41

Ariens 00134900

INNER TINE HUB

$219.99

$

Usually ships in 4-12 days

0

42

Ariens 06601100

KEY-FTHR .188X1.25X.187 SAE

$8.49

$

In Stock, Qty 7

0

43

Ariens 06512200

NUT-LK TOP .375-16 GR C YWZC

$2.49

$

Usually ships in 4-12 days

0

44

$15.99

$

Usually ships in 4-12 days

0

45

Ariens 00130500

DUST CAP

$15.99

$

Usually ships in 4-12 days

0

46

Ariens 06501900

NUT-LK-TOP .437-14 GR C PL
(Superseded to 06536400)

$2.99

$

Usually ships in 4-12 days

0

47

Ariens 05902600

BLT-HEX .44-14X1.00 GR5
(Superseded to 05958700)

$2.99

$

In Stock, only 1 left!

0

48

Ariens 06303600

WSHR-LK .313X.078 PL MED
(Superseded to 06308600)

$0.99

$

In Stock, Qty 20+

0

49

Ariens 06409000

WSHR-FL-STL .328X.875X.062 PL
(Superseded to 06439400)

$3.99

$

Usually ships in 4-12 days

0

50

Ariens 06501900

NUT-LK-TOP .437-14 GR C PL
(Superseded to 06536400)

$2.99

$

Usually ships in 4-12 days

0

51

Ariens 06501900

NUT-LK-TOP .437-14 GR C PL
(Superseded to 06536400)

$2.99

$

Usually ships in 4-12 days

0

52

Ariens 05902600

BLT-HEX .44-14X1.00 GR5
(Superseded to 05958700)

$2.99

$

In Stock, only 1 left!

0
