901027 (RT 8020) - Ariens 20" Rear Tine Tiller, 8hp Briggs & Stratton (SN: 000101 & Above) Controls And Wheels Parts Diagram

20" Rear Tine Tiller, 8hp Briggs & Stratton

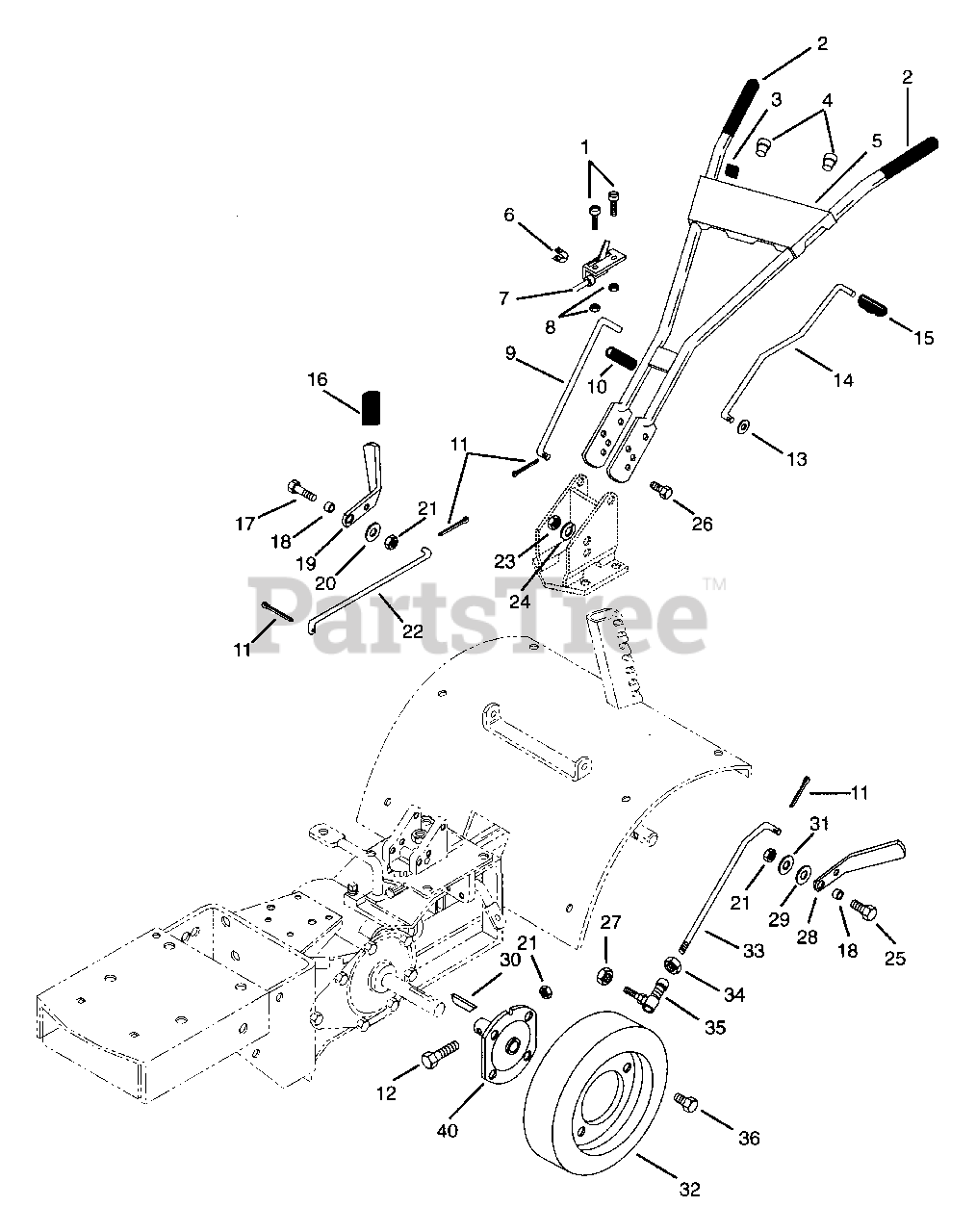

Controls And Wheels Parts Diagram

  • Title
1

Ariens 06105700

SCR-MCH 10-24X.50 SLRH BL

$

$

Not available

2

Ariens 07507700

HANDLEGRIP

$15.99

$

Usually ships in 4-12 days

0

3

Ariens 07510100

KNOB, CONTROL-THROTTLE

$14.99

$

Usually ships in 4-12 days

0

4

Ariens 07511200

SNAP BUSHING

$1.49

$

In Stock, only 3 left!

0

5

Ariens 00130900

HANDLEBAR

$

$

Not available

6

Ariens 00751000

OUTPUT GEAR

$

$

Not available

7

Ariens 06937400

THROTTLE CONTROL B&S RT8020
(Superseded to 06938700)

$

$

Not available

8

Ariens 06505100

NUT-KEPS 10-24 PL
(Superseded to 06536600)

$0.99

$

In Stock, Qty 5

0

9

Ariens 00131400

POSITION ROD

$

$

Not available

10

Ariens 07514600

GRIP - 5/16 ID X 2 7/8 - BLACK
(Superseded to 07530200)

$1.99

$

Usually ships in 4-12 days

0

11

Ariens 06700100

PIN-COTR .09X.75 PL
(Superseded to 06706900)

$0.99

$

In Stock, Qty 5

0

12

Ariens 05905700

BLT-HEX .31-18X2.00 PL GR2
(Superseded to 05957200)

$1.49

$

In Stock, Qty 15

0

13

Ariens 06412300

WSHR-FL-STL.344X.688X.065PL
(Superseded to 06437200)

$0.99

$

In Stock, Qty 16

0

14

Ariens 00134200

CLUTCH ROD

$

$

Not available

15

Ariens 07514700

GRIP - 3/8 ID X 2 7/8 - BLACK

$

$

Not available

16

$

$

Not available

17

Ariens 05906900

BLT-HEX .31-18X1.25 PL GR2
(Superseded to 05947500)

$2.49

$

In Stock, only 2 left!

0

18

Ariens 00607100

SPACER BUSHING .5 X .32 X .21

$14.99

$

Usually ships in 4-12 days

0

19

Ariens 00104200

DRIVE CLUTCH HANDLE
(Superseded to 00104259)

$

$

Not available

20

Ariens 06400200

WSHR-FL-STL .38X.875X.083 PL
(Superseded to 06435700)

$1.49

$

In Stock, Qty 20+

0

21

Ariens 06504200

NUT-LK .312-18 GR A PL
(Superseded to 06529800)

$1.49

$

In Stock, Qty 20+

0

22

Ariens 00111500

DRIVE CLUTCH ROD

$45.99

$

Usually ships in 4-12 days

0

23

Ariens 06501800

NUT-HEX .375-16
(Superseded to 06529400)

$0.99

$

In Stock, only 2 left!

0

24

Ariens 06300400

WSHR-LK .375X.115 HVY PL
(Superseded to 06306500)

$2.49

$

In Stock, Qty 13

0

25

Ariens 05902200

BLT-HEX .31-18X.75 PL GR2
(Superseded to 05947000)

$1.49

$

In Stock, Qty 20+

0

26

Ariens 05900400

BLT-HEX .38-16X1.00 PL
(Superseded to 05948700)

$1.49

$

In Stock, Qty 20+

0

27

Ariens 06504300

NUT-LK-CTR .312-24 PL
(Superseded to 06537000)

$2.99

$

In Stock, only 3 left!

0

28

Ariens 00104300

TILLER CLUTCH HANDLE
(Superseded to 00104359)

$

$

Not available

29

Ariens 02513500

SPACER .344X1.000X.375

$

$

Not available

30

Ariens 06601000

KEY-FTHR .25X1.875X.25 SAE

$4.99

$

Usually ships in 4-12 days

0

31

Ariens 06412800

WSHR-FL-STL .344X1.375X.075 PL
(Superseded to 06446900)

$2.49

$

Usually ships in 4-12 days

0

32

Ariens 07121900

T/WHL ASSY 4.80-8
(Superseded to 07100017)

$113.99

$

Usually ships in 4-12 days

0

33

Ariens 00104400

TILLER CLUTCH ROD

$

$

Not available

34

Ariens 06503100

NUT-HEX .312-24 PL
(Superseded to 06529500)

$1.99

$

Usually ships in 4-12 days

0

35

Ariens 00306000

SNAP IN BALL JOINT

$

$

Not available

36

Ariens 07406300

SCR-TAP .500-20X.62 HH PL
(Superseded to 07416900)

$13.99

$

In Stock, only 3 left!

0

37

Ariens 00132700

WHEEL HUB
(Superseded to 00132751)

$

$

Not available
