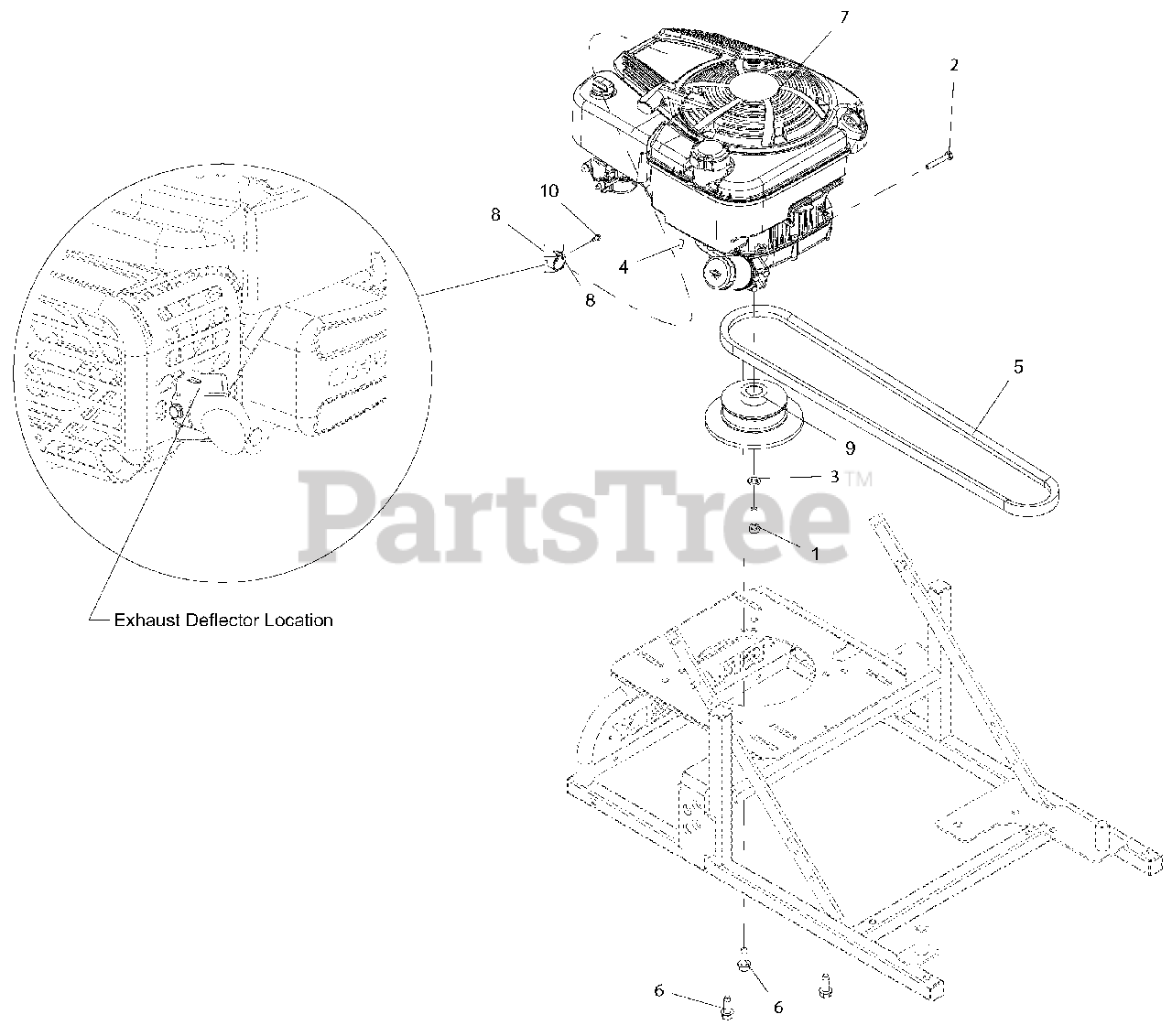

911701 (PRO-24) - Gravely 24" Walk-Behind High-Wheel Mower, Briggs & Stratton (SN: 000101 & Above) Engine Parts Diagram

24" Walk-Behind High-Wheel Mower, Briggs & Stratton

Engine Parts Diagram

  • Title
1

Gravely 05930900

BLT-HEX .38-24X1.25 GR8 TWZC

$2.99

$

Usually ships in 4-12 days

0

2

Gravely 05952500

BLT-HEX .25-20X1.50 GR5 YWZC
(Superseded to 05901739)

$1.49

$

In Stock, Qty 8

0

3

Gravely 06308800

WSHR-LK .38X.094 REG YWZC
(Superseded to 06300116)

$0.99

$

In Stock, Qty 20+

0

4

Gravely 06600900

KEY-WDRF .156X.625X.25 SAE 6

$2.49

$

Usually ships in 4-12 days

0

5

Gravely 07200537

V-BELT, HB-WRAPPED

$59.99

$

Usually ships in 4-12 days

0

6

Gravely 07414100

SCR-TAP .38-16X1.00 HWH TR YZ
(Superseded to 07417500)

$3.99

$

In Stock, Qty 20+

0

7

Gravely 08200533

ENGINE, B&S 190PRO 8.5 GT CARB

$

$

Not available

8

Gravely 04261000

WMT-EXHAUST DEFLECTOR, HWM

$60.99

$

Usually ships in 4-12 days

0

9

Gravely 04167700

SHEAVE, ENGINE , HW MOWER

$258.99

$

Usually ships in 4-12 days

0

10

Gravely 07414500

SCR-TAP 8-32X.38 SL HWH YWZC

$2.49

$

Usually ships in 4-12 days

0
