915016 (ZT 2048) - Gravely 48" Zero-Turn Mower, 20hp Briggs & Stratton (SN: 000101 - 000619) Wiring Diagram Parts Diagram

48" Zero-Turn Mower, 20hp Briggs & Stratton

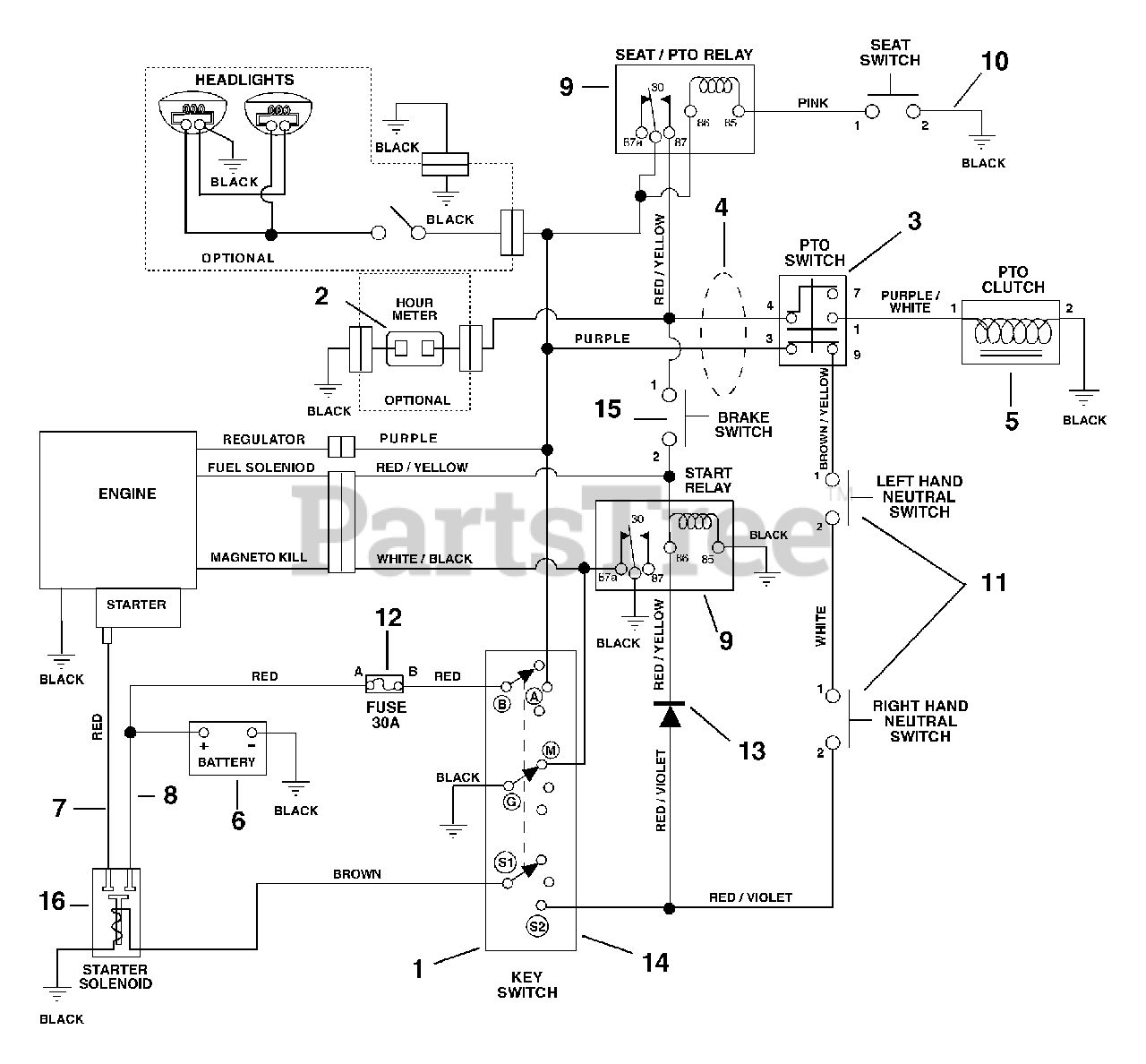

Wiring Diagram Parts Diagram

  • Title
1

Gravely 03602300

Key Switch

$25.99

$

In Stock, Qty 8

0

2

Gravely 038256

Hour Meter
(Superseded to 09497400)

Note: (Optional)

$22.99

$

In Stock, only 3 left!

0

3

Gravely 01545600

Switch-Clutch

$22.99

$

In Stock, Qty 19

0

4

Gravely 01558400

Harness-Wire
(Superseded to 01563200)

$

$

Not available

5

Gravely 03643100

Clutch / Brake-Electric

Note: (Model 015)

$296.99

$

Usually ships in 4-12 days

0

5

Gravely 03357900

Clutch / Brake-Electric

Note: (Model 016)

$491.99

$

Usually ships in 4-12 days

0

6

$

$

Not available

7

Gravely 03287200

Start Cable

$17.99

$

In Stock, only 3 left!

0

8

Gravely 02727900

Starter Cable

$35.99

$

Usually ships in 4-12 days

0

9

Gravely 040216

Relay
(Superseded to 00432101)

$20.99

$

In Stock, Qty 20+

0

10

Gravely 03654200

Switch-Seat

$12.99

$

In Stock, only 1 left!

0

11

Gravely 01526100

Switch-Neutral

$55.99

$

Usually ships in 4-12 days

0

12

05246000

30 AMP Fuse

$

$

Not available

13

Gravely 03081700

Plug-Molded Diode

$26.99

$

In Stock, only 1 left!

0

14

Gravely 045490

Cap-Ignition Switch
(Superseded to 07517700)

$3.99

$

In Stock, Qty 11

0

15

Gravely 03657100

Switch-Brake

$9.49

$

In Stock, Qty 9

0

16

Gravely 039487

Solenoid
(Superseded to 03057700)

$22.99

$

In Stock, only 2 left!

0
