915023 (EZR 2048) - Ariens 48" Zero-Turn Mower, 20hp Briggs & Stratton (SN: 000101 & Above) 48" Mower Pan Parts Diagram

48" Zero-Turn Mower, 20hp Briggs & Stratton

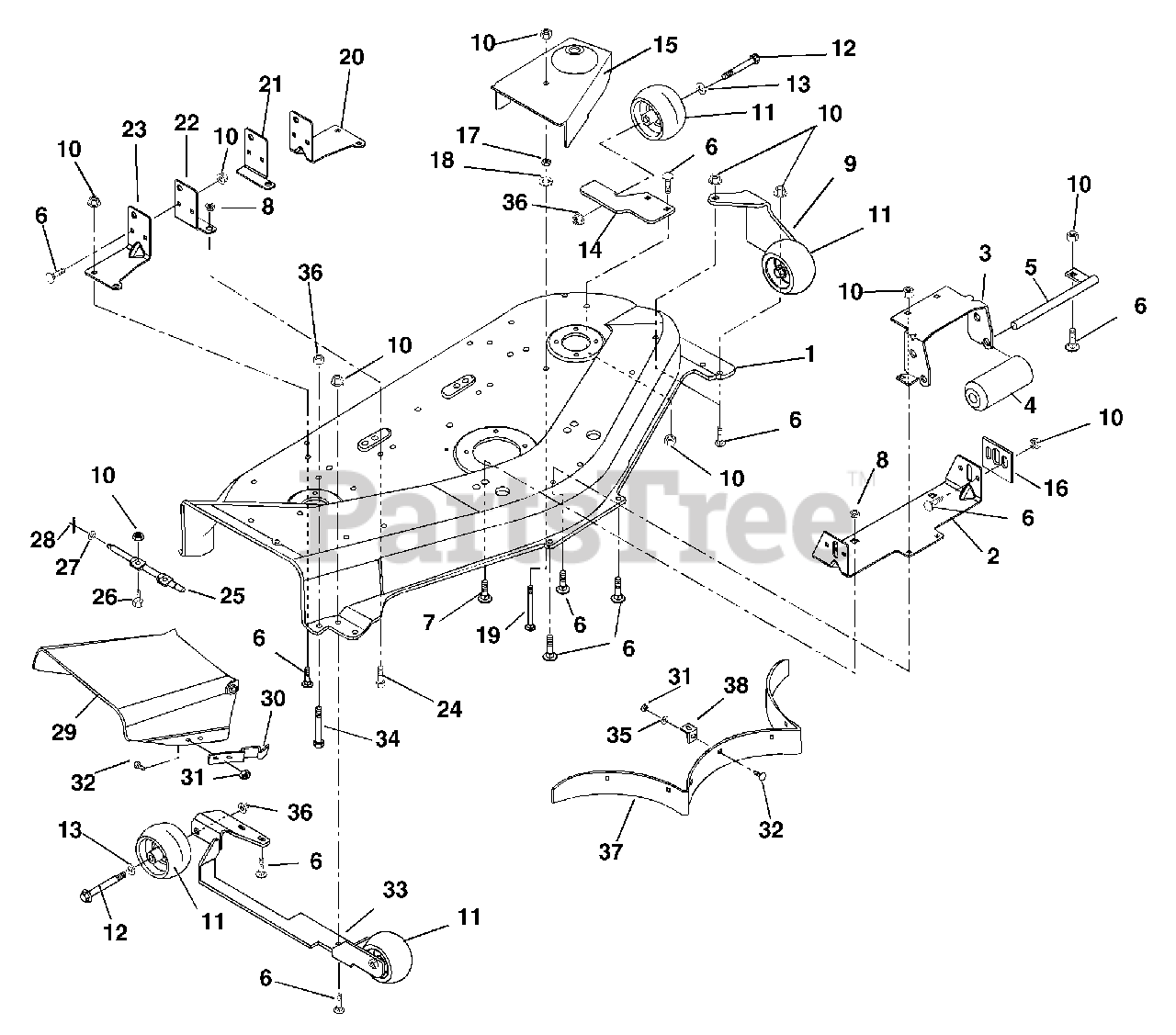

48" Mower Pan Parts Diagram

  • Title
1

Ariens 53401700

MOWER PAN W/DECALS 48"- ORANGE

Note: (023)

$

$

Not available

2

Ariens 01521251

FRONT HANGER

$30.99

$

Usually ships in 4-12 days

0

3

Ariens 03435151

BRACKET, ROLLER

$81.99

$

Usually ships in 4-12 days

0

4

$22.99

$

In Stock, only 2 left!

0

5

Ariens 03435200

ROLLER SHAFT

$51.99

$

Usually ships in 4-12 days

0

6

Ariens 06215700

@BLT-RDHDSQNK .31-18X.75 G5YZ
(Superseded to 06200232)

$2.49

$

In Stock, Qty 20+

0

7

Ariens 06224600

@BLT-RDHDSQNK .50-13X1.00 G5YZ
(Superseded to 06200420)

$3.99

$

In Stock, only 3 left!

0

8

Ariens 06543600

@NUT-LK-TOP-FLG .50-13 YWZC
(Superseded to 06500907)

$1.49

$

In Stock, Qty 20+

0

9

Ariens 01533859

BRACKET, LEFT FRONT
(Superseded to 01533851)

$39.99

$

Usually ships in 4-12 days

0

10

Ariens 06543100

@NUT-LK-TOP-FLG .31-18 YWZC
(Superseded to 06500904)

$1.49

$

In Stock, Qty 20+

0

11

Ariens 03471700

WHEEL 5 X 3
(Superseded to 03905600)

$15.99

$

In Stock, Qty 20+

0

12

Ariens 07056800

BLT-SHLDR .38-16X2.50 HWH G5

$6.99

$

In Stock, Qty 20+

0

13

Ariens 06443300

WSHR-FL-NYL .518X1.000X.080

$0.99

$

In Stock, Qty 20+

0

14

Ariens 01534159

BRACKET, LEFT REAR

$

$

Not available

15

Ariens 03095851

COVER, RH BELT

$59.99

$

Usually ships in 4-12 days

0

15

Ariens 03095951

COVER, LH BELT

$

$

Not available

16

Ariens 01528751

MOWER ADJUSTMENT TAB

$

$

Not available

17

Ariens 06529200

@NUT-HEX .31-18 YWZC
(Superseded to 06500938)

$0.99

$

In Stock, Qty 16

0

18

Ariens 06307400

WSHR-LK .312X.097 HVY YWZC
(Superseded to 06300123)

$0.99

$

In Stock, only 4 left!

0

19

Ariens 06223500

BLT-RDHDSQNK .312-18X3.25 YWZC

$3.99

$

Usually ships in 4-12 days

0

20

Ariens 01535851

LH REAR HANGER

$38.99

$

Usually ships in 4-12 days

0

21

Ariens 01521651

LEFT HAND REAR HANGER SUPPORT

$17.99

$

Usually ships in 4-12 days

0

22

Ariens 01521451

RH REAR HANGER SUPPORT

$46.99

$

Usually ships in 4-12 days

0

23

Ariens 01535751

RH REAR HANGER
(Superseded to 01535700)

$56.99

$

Usually ships in 4-12 days

0

24

Ariens 05947100

@BLT-HEX .50-13X1.00 GR5 YWZC
(Superseded to 05901715)

$2.49

$

In Stock, Qty 7

0

25

Ariens 03405800

HINGE PIN

$46.99

$

Usually ships in 4-12 days

0

26

Ariens 05947000

@BLT-HEX .31-18X.75 GR5 YWZC
(Superseded to 05901704)

$1.49

$

In Stock, Qty 20+

0

27

Ariens 06436200

@WSHR-FL-STL.406X.812X.065 YWZ
(Superseded to 06401013)

$0.99

$

In Stock, Qty 20+

0

28

Ariens 06706900

@PIN-CTR .09X.75 EXTPRSQCT YWZ

$0.99

$

In Stock, Qty 5

0

29

Ariens 03034951

CHUTE EXTENSION
(Superseded to 53402500)

$114.99

$

Usually ships in 4-12 days

0

30

Ariens 00318551

SPRING, FLAT
(Superseded to 01597751)

$20.99

$

Usually ships in 4-12 days

0

31

Ariens 06529700

@NUT-LK-CTR .25-20 YWZC
(Superseded to 06500812)

$0.99

$

In Stock, Qty 20+

0

32

Ariens 06220600

@BLT-RDHDSQNK .25-20X.50 G5YZ
(Superseded to 06200306)

$0.99

$

In Stock, Qty 8

0

33

Ariens 01533959

MOUNT ROLLER
(Superseded to 01533900)

$

$

Not available

34

Ariens 06224400

@BLT-RDHDSQNK .38-16X2.50 G5YZ
(Superseded to 06200234)

$3.99

$

In Stock, only 4 left!

0

35

Ariens 06437300

@WSHR-FL-STL.281X.62X.065 YWZC
(Superseded to 06401001)

$0.99

$

In Stock, Qty 17

0

36

Ariens 06542000

@NUT-LK-TOP-FLG .38-16 YWZC
(Superseded to 06500822)

$1.49

$

In Stock, Qty 20+

0

37

Ariens 03434251

BAFFLE
(Superseded to 03434200)

$83.99

$

Usually ships in 4-12 days

0

38

Ariens 03434351

BAFFLE TAB

$38.99

$

Usually ships in 4-12 days

0
