915023 (EZR 2048) - Ariens 48" Zero-Turn Mower, 20hp Briggs & Stratton (SN: 000101 & Above) Front Axle Parts Diagram

48" Zero-Turn Mower, 20hp Briggs & Stratton

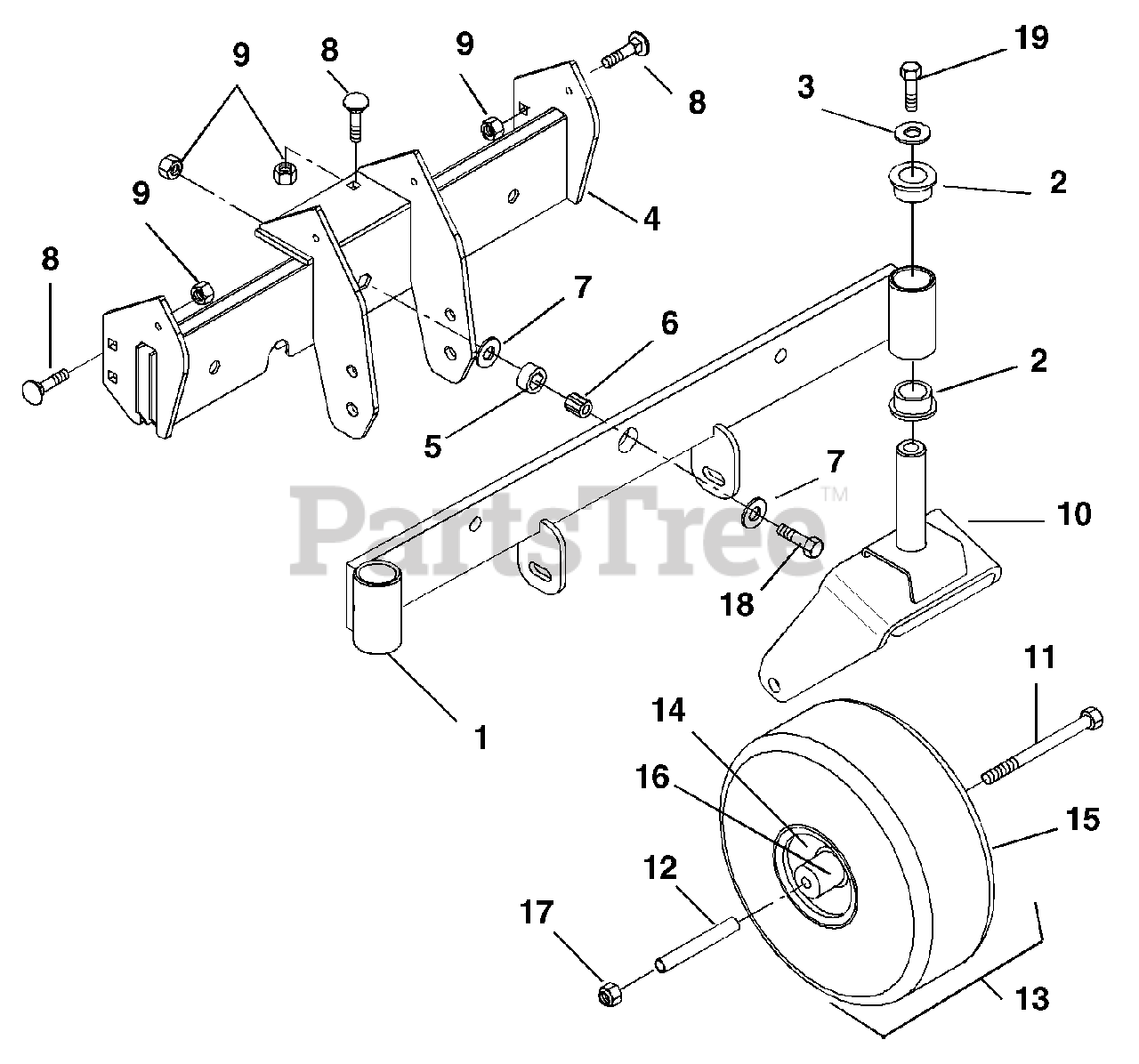

Front Axle Parts Diagram

  • Title
1

Ariens 01542951

WELDMENT, AXLE - WOODS

$

$

Not available

2

Ariens 05520100

BSHG-FLG1.020X1.385X.75X1.75NY

$10.99

$

In Stock, Qty 20+

0

3

Ariens 06441700

WSHR-FL-STL .390X1.5X.125 YWZC

$3.99

$

In Stock, Qty 5

0

4

Ariens 01584951

WELDMENT, AXLE FRAME

$113.99

$

Usually ships in 4-12 days

0

5

Ariens 05522000

BSHG-SLV .626X1.000X.524 HEX

$90.99

$

Usually ships in 4-12 days

0

6

Ariens 05522700

BSHG-SLV .377X.623X.775 HEX

$15.99

$

Usually ships in 4-12 days

0

7

Ariens 06425500

WSHR-FL-STL .375X1.125X.065YWZ
(Superseded to 06401139)

$5.99

$

In Stock, Qty 8

0

8

Ariens 06223900

@BLT-RDHDSQNK .38-16X.75 G5YZ
(Superseded to 06200312)

$2.49

$

Usually ships in 4-12 days

0

9

Ariens 06542000

@NUT-LK-TOP-FLG .38-16 YWZC
(Superseded to 06500822)

$1.49

$

In Stock, Qty 20+

0

10

Ariens 01547051

FORK - CASTER

$151.99

$

Usually ships in 4-12 days

0

11

Ariens 05964400

@BLT-HEX .50-13X6.50 GR5 YWZC
(Superseded to 05901907)

$7.99

$

In Stock, Qty 20+

0

12

Ariens 09105200

BUSH.,CASTER FORK

$37.99

$

Usually ships in 4-12 days

0

13

Ariens 07144100

T/WHL 11X4.00-5 RIBBED
(Superseded to 07100124)

Note: (Contains Items 14 - 16)

$68.99

$

In Stock, Qty 15

0

14

Ariens 07145200

RIM ASSY 11X4.00-5

$68.99

$

Usually ships in 4-12 days

0

15

Ariens 07145300

TIRE RIBBED 11X4.00-5
(Superseded to 07101235)

$28.99

$

In Stock, Qty 5

0

16

Ariens 07145400

RIM BEARING-11X4.00-5 RIM
(Superseded to 05434900)

$13.99

$

In Stock, only 2 left!

0

17

Ariens 06536300

@NUT-LK-CTR .50-13 YWZC
(Superseded to 06500827)

$3.99

$

In Stock, Qty 9

0

18

Ariens 05957900

@BLT-HEX .38-16X1.50 GR5 YWZC
(Superseded to 05901928)

$1.49

$

In Stock, Qty 7

0

19

Ariens 07414700

@SCR-TAP .38-16X1.25 HWH TR YZ
(Superseded to 07400128)

$2.99

$

In Stock, only 2 left!

0
