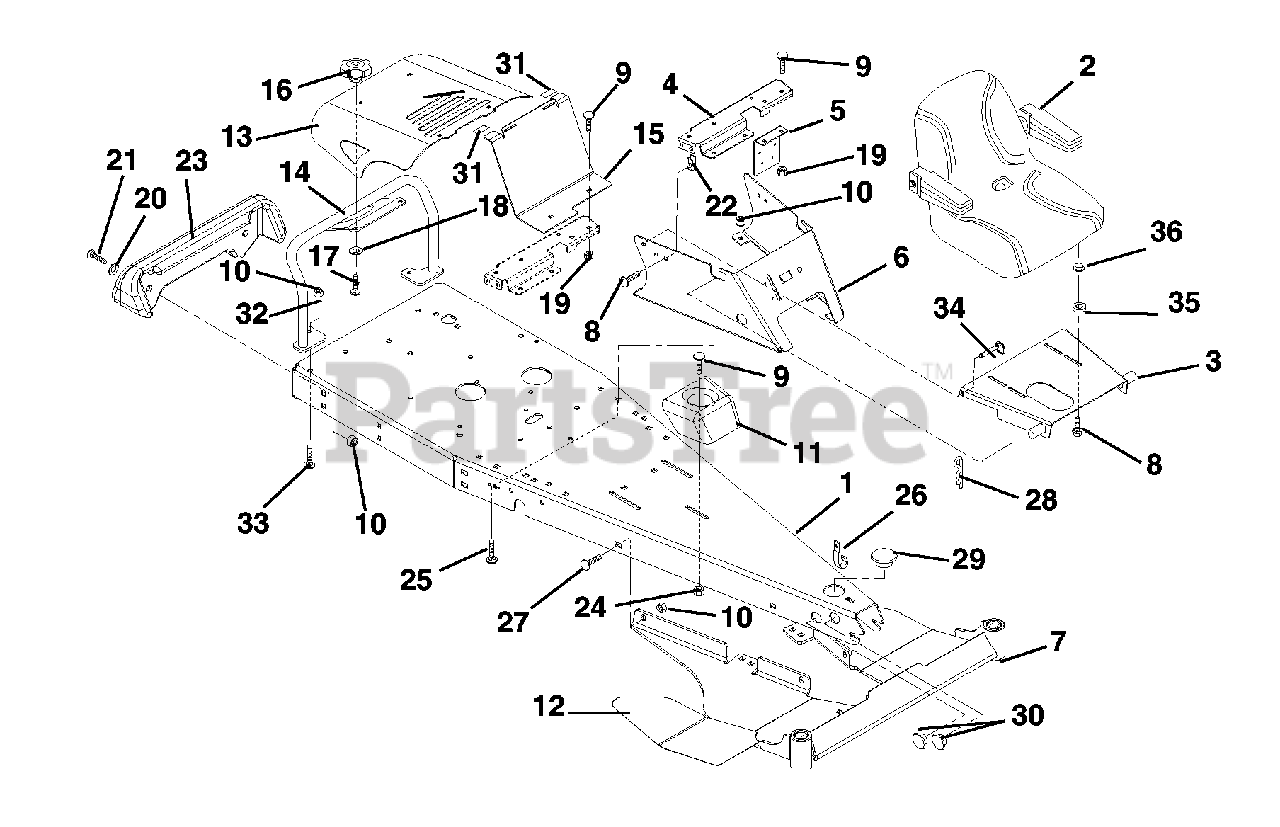

915030 (Sport ZT 1232) - Gravely 32" Zero-Turn Mower, 12hp Briggs & Stratton (SN: 010000 & Above) Frame, Hood And Seat Parts Diagram

32" Zero-Turn Mower, 12hp Briggs & Stratton

Frame, Hood And Seat Parts Diagram

  • Title

$

$

Not available

2

Gravely 01599200

Seat, TS2500 Michigan with Arm
(Superseded to 00366300)

$

$

Not available

3

Gravely 01611151

Weldment, Seat Plate

$79.99

$

Usually ships in 4-12 days

0

4

Gravely 02764451

Reforcement, Seat Support

$22.99

$

In Stock, only 1 left!

0

5

Gravely 02766151

Panel, Solenoid Mounting

$

$

Not available

6

Gravely 01610953

Seat Support

$131.99

$

Usually ships in 4-12 days

0

7

Gravely 02765553

Weldment, Footrest

$

$

Not available

8

Gravely 00591400

Bolt, Serrated Hex Flange Washer Head .31-18 x 1

$

$

Not available

9

Gravely 06226700

Bolt, Round Head Square Neck .31-18 x .75 Grade 5
(Superseded to 06215700)

$2.49

$

In Stock, Qty 20+

0

10

Gravely 06544500

Nut, Locking Top Flange .38-16
(Superseded to 06545500)

$1.49

$

In Stock, Qty 20+

0

11

Gravely 02768500

Cupholder

$20.99

$

Usually ships in 4-12 days

0

12

Gravely 02763000

Grip, Left Hand Foot Rest

$

$

Not available

12

Gravely 02763001

Grip, Right Hand Foot Rest

$

$

Not available

13

Gravely 02771453

Engine, Hood (032)

Note: (032)

$

$

Not available

14

Gravely 02771651

Weldment Tube (032)

Note: (032)

$

$

Not available

15

Gravely 02771551

Bracket, Hood Support (032)

Note: (032)

$

$

Not available

16

Gravely 07534800

Knob, Clamping .31-18 Nyloc (032)

Note: (032)

$7.99

$

In Stock, Qty 13

0

17

Gravely 06220800

Bolt, Round Head Square Short Neck .31-18 x .75 Grade 5 (032)
(Superseded to 06200309)

Note: (032)

$2.49

$

In Stock, Qty 9

0

18

Gravely 040380

Nut, Push .312 (032)
(Superseded to 06514900)

Note: (032)

$0.99

$

In Stock, Qty 15

0

19

Gravely 06544400

Nut, Locking Top Flange .31-18 (032)
(Superseded to 06545400)

Note: (032)

$1.49

$

In Stock, Qty 20+

0

20

Gravely 06435900

Washer, Flat Steel .438 x 1.00 x .083
(Superseded to 06401008)

$1.49

$

In Stock, Qty 6

0

21

Gravely 05958500

Bolt, Hex .38-16 x 1.75 Grade 5
(Superseded to 05901809)

$1.49

$

In Stock, only 3 left!

0

22

Gravely 032369

Nut, Retainer .25-20 x .56
(Superseded to 07009000)

$1.49

$

In Stock, Qty 20+

0

23

Gravely 01595251

Weight, Sport Zoom

$

$

Not available

24

Gravely 06530400

Nut, Spin Lock Flange .312-18
(Superseded to 06500815)

$1.49

$

In Stock, Qty 7

0

25

Gravely 06227000

Bolt, Round Head Square Neck .38-16 x .75 Grade 5 (032)
(Superseded to 06223900)

Note: (032)

$2.49

$

Usually ships in 4-12 days

0

26

Gravely 036518

J, Clamp
(Superseded to 06909400)

$3.49

$

In Stock, Qty 11

0

27

Gravely 06226600

Bolt, Round Head Square Neck .38-16 x 1.00 Grade 5
(Superseded to 06223600)

$2.99

$

In Stock, Qty 20+

0

28

Gravely 06711900

Pin, Hair External .12 x .31 x 2.37

$2.99

$

In Stock, only 3 left!

0

29

Gravely 07535000

Hole Plug, 1.38

$

$

Not available

30

Gravely 07529500

Hole Plug, 1.00

$

$

Not available

31

Gravely 00928300

Tape, Foam .12 x 1.00 Vinyl

$

$

Not available

32

Gravely 00548400

Retainer, .38 Push-On

$1.49

$

In Stock, only 4 left!

0

33

Gravely 06212000

Bolt, Round Head Square Neck .38-16 x 1.00
(Superseded to 06200235)

$1.49

$

In Stock, Qty 20+

0

34

Gravely 07003300

Pin, Detent with Ring .25 x 1.00

$9.49

$

Usually ships in 4-12 days

0

35

$3.49

$

Usually ships in 4-12 days

0

36

Gravely 06514900

Nut-Push .312

$0.99

$

In Stock, Qty 15

0
