915044 (ZT 1740) - Gravely 40" Zero-Turn Mower, 17hp Kohler (SN: 005000 - 009999) Frame, Hood And Footrest Parts Diagram

40" Zero-Turn Mower, 17hp Kohler

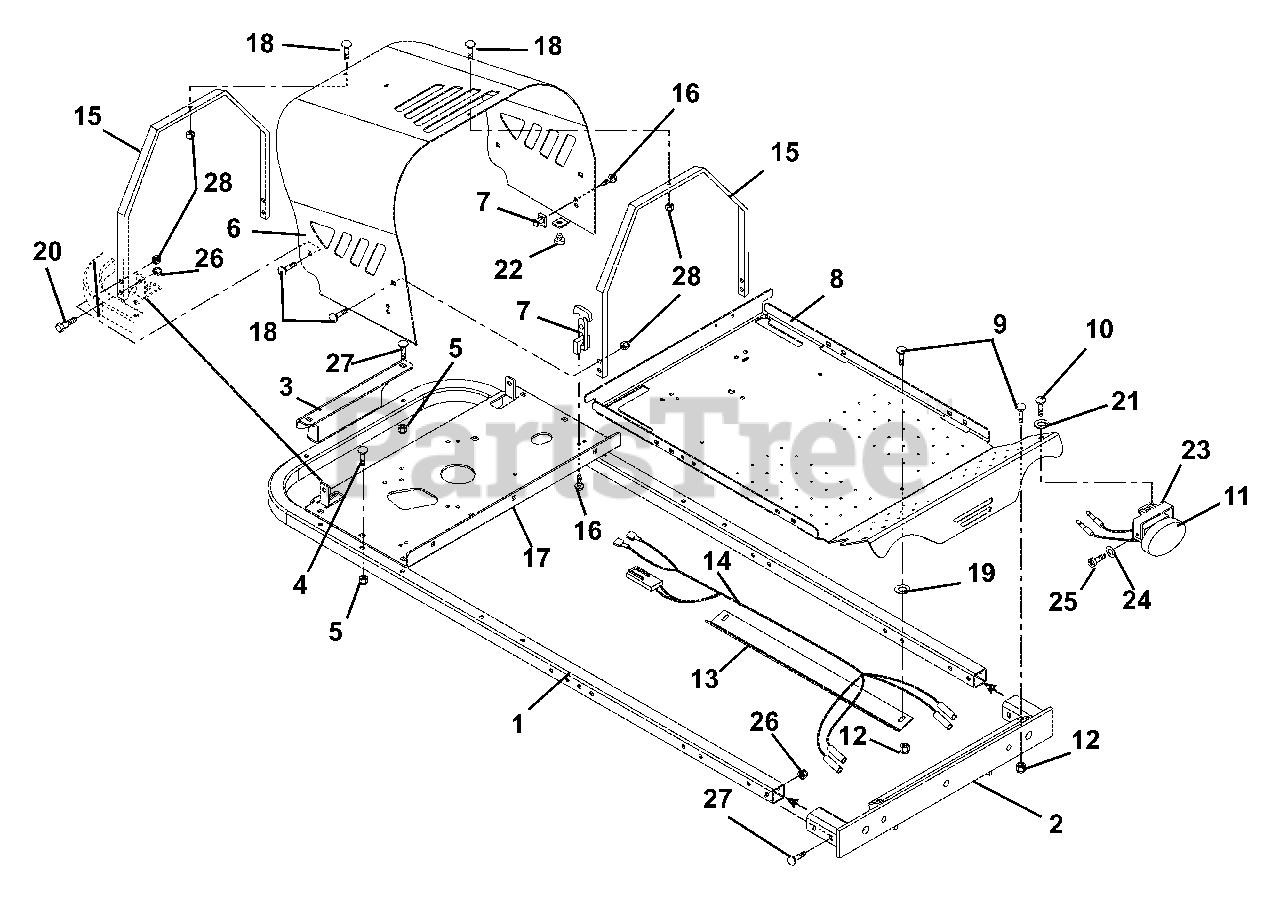

Frame, Hood And Footrest Parts Diagram

  • Title
1

Gravely 01581251

TUBE-FRAME BLK

$239.99

$

Usually ships in 4-12 days

0

2

Gravely 01600951

WMT, AXLE MOUNT

$

$

Not available

3

Gravely 51512800

TRAILER HITCH W/DECALS

$83.99

$

Usually ships in 4-12 days

0

4

Gravely 06224400

@BLT-RDHDSQNK .38-16X2.50 G5YZ
(Superseded to 06200234)

$3.99

$

In Stock, only 4 left!

0

5

Gravely 06545500

@NUT-LK-NYL-FLG .38-16 YWZC
(Superseded to 06500726)

$1.49

$

In Stock, Qty 20+

0

6

Gravely 01605053

HOOD, ZOOM

$

$

Not available

7

Gravely 09079500

LATCH, RUBBER

$34.99

$

In Stock, Qty 5

0

8

Gravely 01578353

FOOTREST

$176.99

$

Usually ships in 4-12 days

0

9

Gravely 06216100

@BLT-RDHDSQNK .31-18X1.00 G5YZ
(Superseded to 06200231)

$1.49

$

In Stock, Qty 13

0

10

Gravely 039062

SCR-CAP BTHD.31-18X.50 GR5 YZ
(Superseded to 07008100)

$2.49

$

Usually ships in 4-12 days

0

11

Gravely 01588200

LIGHT-CONS RIDE ON- SEE B-2124

Note: (Includes Halogen H3 12 Volt 55 Watt Bulb)

$

$

Not available

12

Gravely 06545400

@NUT-LK-NYL-FLG .31-18 YWZC
(Superseded to 06500809)

$1.49

$

In Stock, Qty 20+

0

13

Gravely 01589951

BKT-HARNESS

$17.99

$

Usually ships in 4-12 days

0

14

Gravely 01587900

HARNESS, LIGHT

$34.99

$

Usually ships in 4-12 days

0

15

Gravely 01605151

BRACE, HOOD

$75.99

$

In Stock, only 1 left!

0

16

Gravely 06116700

@SCR-MCH 10-24X.50 HWH YWZC
(Superseded to 05901825)

$0.99

$

In Stock, Qty 20+

0

17

Gravely 00183651

PLATE, ENGINE

$

$

Not available

18

Gravely 06212200

@BLT-RHDSSQNK .31-18X.62 G5YZ
(Superseded to 06200333)

$1.99

$

In Stock, Qty 20+

0

19

Gravely 06439100

WSHR-FL-STL .328X.87X.179 YWZC
(Superseded to 06401103)

$3.49

$

In Stock, Qty 8

0

20

Gravely 07056700

BOLT-SHLDR .375-16X.150

$3.99

$

In Stock, only 2 left!

0

21

Gravely 06308600

@WSHR-LK .31X.078 REG YWZC
(Superseded to 06300119)

$0.99

$

In Stock, Qty 20+

0

22

Gravely 07516000

BUTTON BUMPER

$3.99

$

In Stock, Qty 20+

0

23

Gravely 01603100

WMT, LIGHT BRACKET

$36.99

$

Usually ships in 4-12 days

0

24

Gravely 06311200

WSHR-LK 4MMX1MM REG CL ZINC

$

$

Not available

25

Gravely 05980400

SCREW-M4X.07X8 SHCS CLZNC

$1.99

$

In Stock, only 2 left!

0

26

Gravely 06542000

@NUT-LK-TOP-FLG .38-16 YWZC
(Superseded to 06500822)

$1.49

$

In Stock, Qty 20+

0

27

Gravely 06213400

@BLT-RDHDSQNK .38-16X2.25 G5YZ
(Superseded to 06200301)

$3.99

$

In Stock, only 1 left!

0

28

Gravely 06543100

NUT-LK-TOP-FLG .31-18 YWZC
(Superseded to 06500904)

$1.49

$

In Stock, Qty 20+

0
