915156 (ZT XL 48) - Gravely 48" Zero-Turn Mower, 24hp Kawasaki (SN: 000101 & Above) Seat And Seat Support Parts Diagram

48" Zero-Turn Mower, 24hp Kawasaki

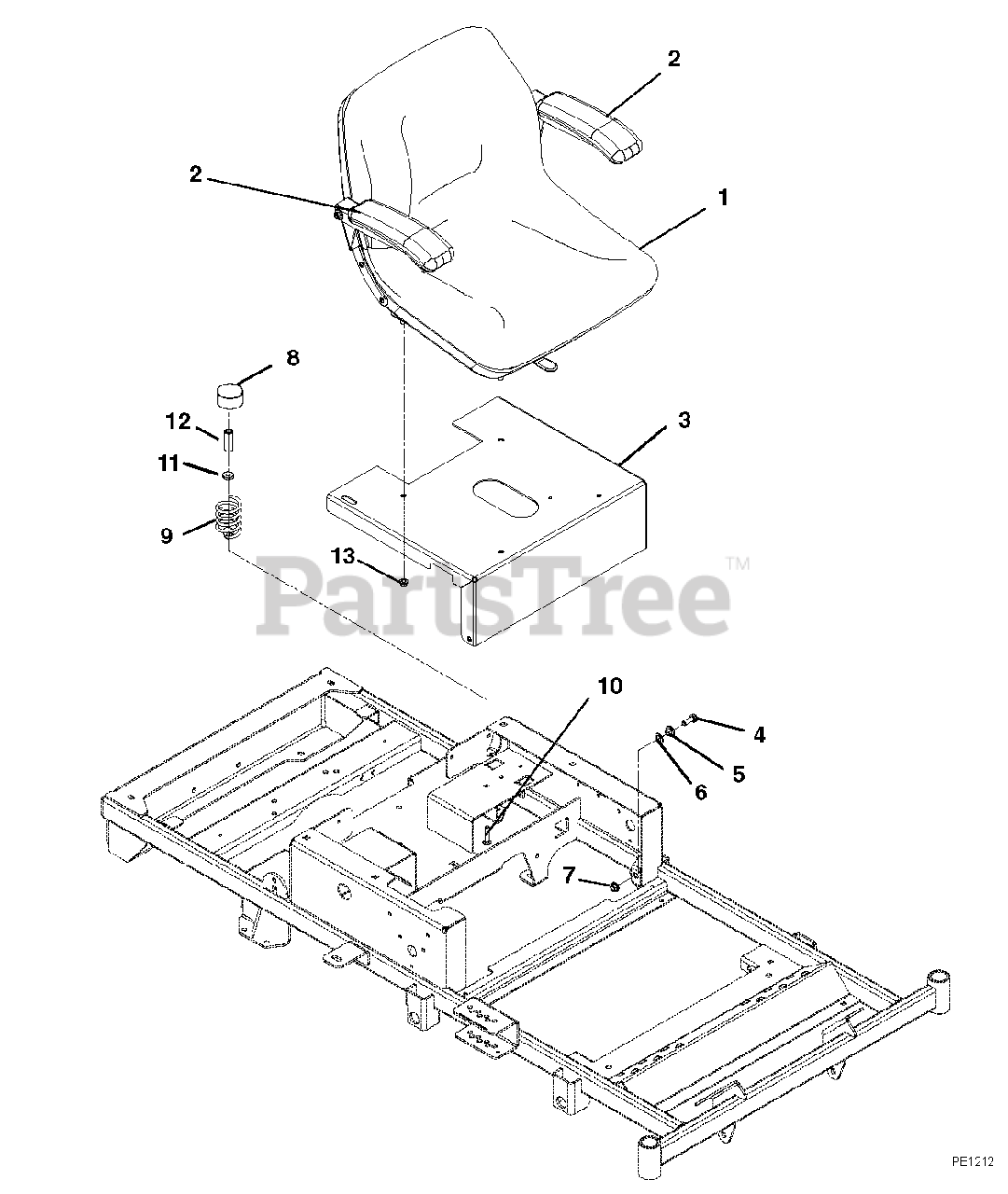

Seat And Seat Support Parts Diagram

  • Title
1

Gravely 03829400

Seat with Arm

$413.99

$

In Stock, Qty 5

0

2

Gravely 71600500

Arm Rest Kit

$142.99

$

Usually ships in 4-12 days

0

3

Gravely 03836051

Seat Plate

$144.99

$

Usually ships in 4-12 days

0

4

Gravely 05948700

Bolt, Hex .38-16 x 1.00 Grade 5
(Superseded to 05901711)

$1.49

$

In Stock, Qty 20+

0

5

Gravely 05500435

Bushing, Flange .385 x .500 x .875 x .406

$2.49

$

In Stock, Qty 8

0

6

Gravely 06441100

Washer, Flat Steel .52 x .827 x .062
(Superseded to 06401114)

$2.49

$

In Stock, Qty 18

0

7

Gravely 06545500

Nut, .38-16 Nyloc Flange
(Superseded to 06500726)

$1.49

$

In Stock, Qty 20+

0

8

$2.99

$

In Stock, only 2 left!

0

9

Gravely 08300021

Spring, Seat

$20.99

$

In Stock, only 1 left!

0

10

Gravely 06212100

Bolt, Round Head Square Neck .31-18 x 1.50 Grade 5
(Superseded to 06200233)

$1.49

$

In Stock, Qty 11

0

11

Gravely 06439100

Washer-Flat-Steel .328 x .87 x .179
(Superseded to 06401103)

$3.49

$

In Stock, Qty 8

0

12

Gravely 06500015

Nut, Coupling 5/16-18 x 1 .75
(Superseded to 06500927)

$3.99

$

In Stock, only 2 left!

0

13

Gravely 06545400

Nut, .31-18 Nyloc Flange
(Superseded to 06500809)

$1.49

$

In Stock, Qty 20+

0
