915164 (ZT XL 54) - Gravely 54" Zero-Turn Mower, Kawasaki FR (SN: 000101 - 009999) Fuel Tanks Parts Diagram

54" Zero-Turn Mower, Kawasaki FR

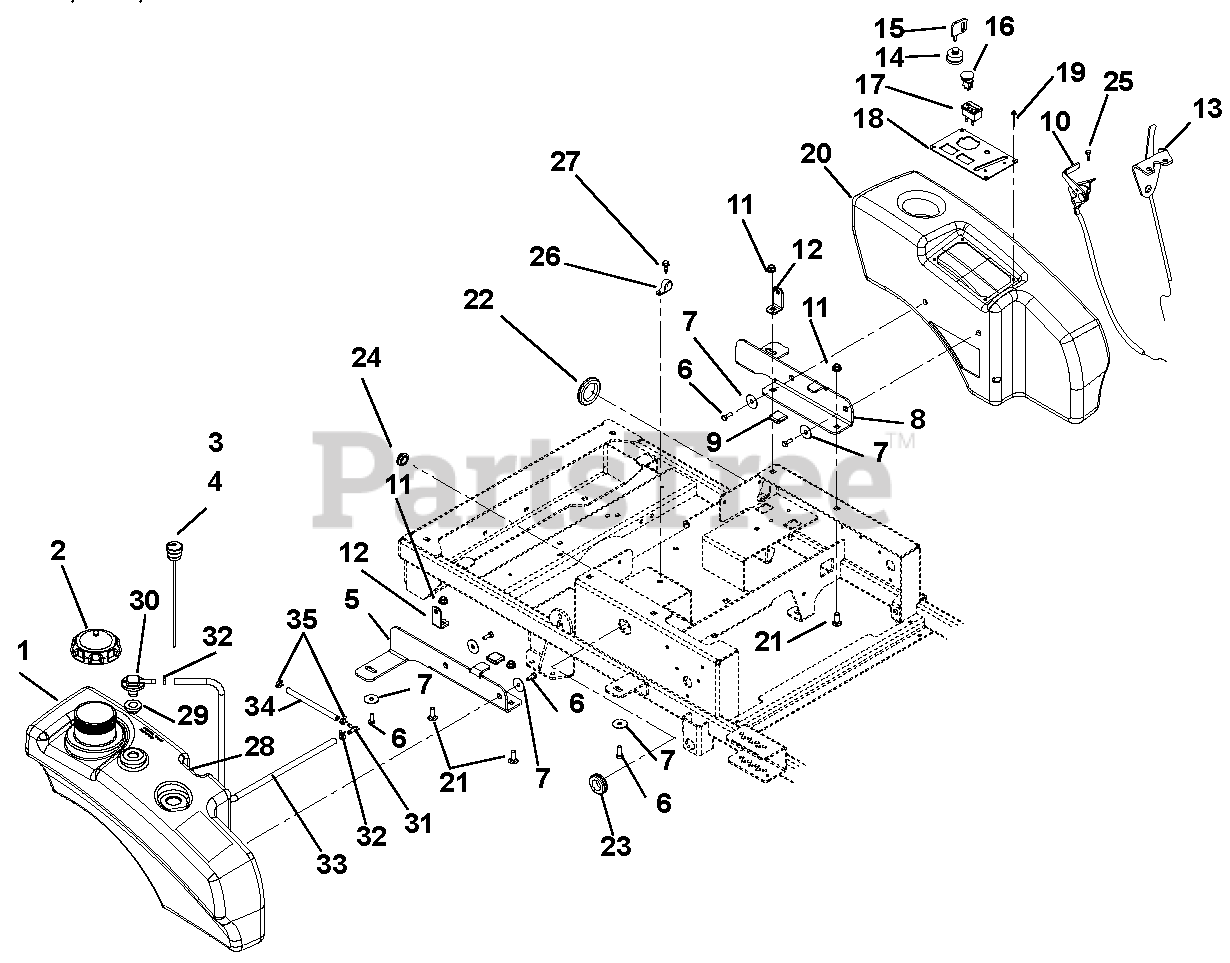

Fuel Tanks Parts Diagram

  • Title
1

Gravely 51522200

Tank, XL (101 - 2499)

Note: (101 - 2499)

$271.99

$

Usually ships in 4-12 days

0

Gravely 51522300

Tank, XL Non-Permeable Fuel (2500 - up)

Note: (2500 - up)

$475.99

$

Usually ships in 4-12 days

0

2

Gravely 03859100

Fuel Cap (101 - 2499)

Note: (101 - 2499)

$28.99

$

In Stock, only 4 left!

0

Gravely 04237300

Cap, Fuel Nonvent, Autolock (2500 - up)
(Superseded to 09190300)

Note: (2500 - up)

$33.99

$

In Stock, only 3 left!

0

3

Gravely 07500029

Gauge, Remote Fuel 10.0"
(Superseded to 07500309)

$47.99

$

In Stock, Qty 19

0

4

Gravely 07500034

Grommet, Fuel Gage

$6.49

$

In Stock, Qty 20+

0

5

Gravely 02973351

Bracket, Right Hand Rear Tank Mount

$43.99

$

Usually ships in 4-12 days

0

6

Gravely 07049500

Bolt, Serrated Hex Flange Washer Head .312-18 x .50

$2.49

$

Usually ships in 4-12 days

0

7

Gravely 06446900

Washer, Flat Steel .347 x 1.254 x .048
(Superseded to 06401105)

$2.49

$

Usually ships in 4-12 days

0

8

Gravely 02973451

Bracket, Left Hand Rear Tank Mount

$43.99

$

Usually ships in 4-12 days

0

9

Gravely 07500037

Grip, Rubber

$

$

Not available

10

Gravely 06900423

Cable, Throttle

$40.99

$

In Stock, only 1 left!

0

11

Gravely 06545500

Nut, .38-16 Nyloc Flange
(Superseded to 06500726)

$1.49

$

In Stock, Qty 20+

0

12

Gravely 03200051

Bracket, Hood Pivot

$36.99

$

Usually ships in 4-12 days

0

13

Gravely 06900424

Cable, Choke

$39.99

$

In Stock, only 4 left!

0

14

Gravely 01588300

Key Switch

$28.99

$

In Stock, Qty 17

0

15

Gravely 02460700

Key, w/cap

$7.99

$

In Stock, Qty 20+

0

16

Gravely 01545600

Switch, Clutch

$22.99

$

In Stock, Qty 19

0

17

Gravely 00456600

Hour Meter, Digital
(Superseded to 09497400)

$22.99

$

In Stock, only 3 left!

0

18

Gravely 03887051

Panel, Control

$31.99

$

Usually ships in 4-12 days

0

19

Gravely 06830000

Rivet, Plastic .195 Diameter

$2.49

$

In Stock, Qty 17

0

20

Gravely 02967400

Fender, XL

$147.99

$

Usually ships in 4-12 days

0

21

Gravely 06223600

Bolt, Round Head Square Neck .38-16 x 1.00 Grade 5
(Superseded to 06200313)

$2.99

$

In Stock, Qty 20+

0

22

Gravely 07500017

Grommet, 2.00"

$11.99

$

Usually ships in 4-12 days

0

23

Gravely 07506500

Grommet .125 x 1.000 ID

$3.49

$

In Stock, only 1 left!

0

24

Gravely 07500031

Grommet, Rubber 5/8 ID/1.13 OD

$3.49

$

Usually ships in 4-12 days

0

25

Gravely 07415800

Screw, Tapping 10-24 x .50 Hex Washer Head Thread
(Superseded to 07400130)

$2.49

$

In Stock, Qty 7

0

26

Gravely 06900036

Clamp, Cushioned Steel

$5.99

$

Usually ships in 4-12 days

0

27

Gravely 07412900

Screw, Tap Hex Washer Head .38-16 x .5
(Superseded to 07400126)

$1.49

$

In Stock, only 4 left!

0

28

Gravely 04280700

Tube, Fuel Pick-up (XL)

Note: (XL)

$35.99

$

Usually ships in 4-12 days

0

29

Gravely 04082700

Grommet, Remote Vent, Nitrile (2500 - up)

Note: (2500 - up)

$3.99

$

In Stock, Qty 20+

0

30

Gravely 04246000

Vent, Roll-over (.25" ID hose) (2500 - up)

Note: (.25" ID hose) (2500 - up)

$20.99

$

In Stock, only 1 left!

0

31

Gravely 04097000

Fitting, 3/16 x 1/4 90 Degree VAC (2500 - up)

Note: (2500 - up)

$14.99

$

Usually ships in 4-12 days

0

32

Gravely 03278800

Clamp, Fuel Line (2500 - up)

Note: (2500 - up)

$1.49

$

In Stock, Qty 8

0

33

Gravely 03278100

Hose, Low-Perm Bulk Gas (2500 - up)

Note: (2500 - up)

$0.99

$

In Stock, Qty 20+

0

34

Gravely 03375900

Hose, .188 Low-Perm Bulk Gas (2500 - up)

Note: (2500 - up)

$3.49

$

Usually ships in 4-12 days

0

35

Gravely 04097700

Clamp, Hose, Spring .188 (2500 - up)

Note: (2500 - up)

$1.49

$

Usually ships in 4-12 days

0
